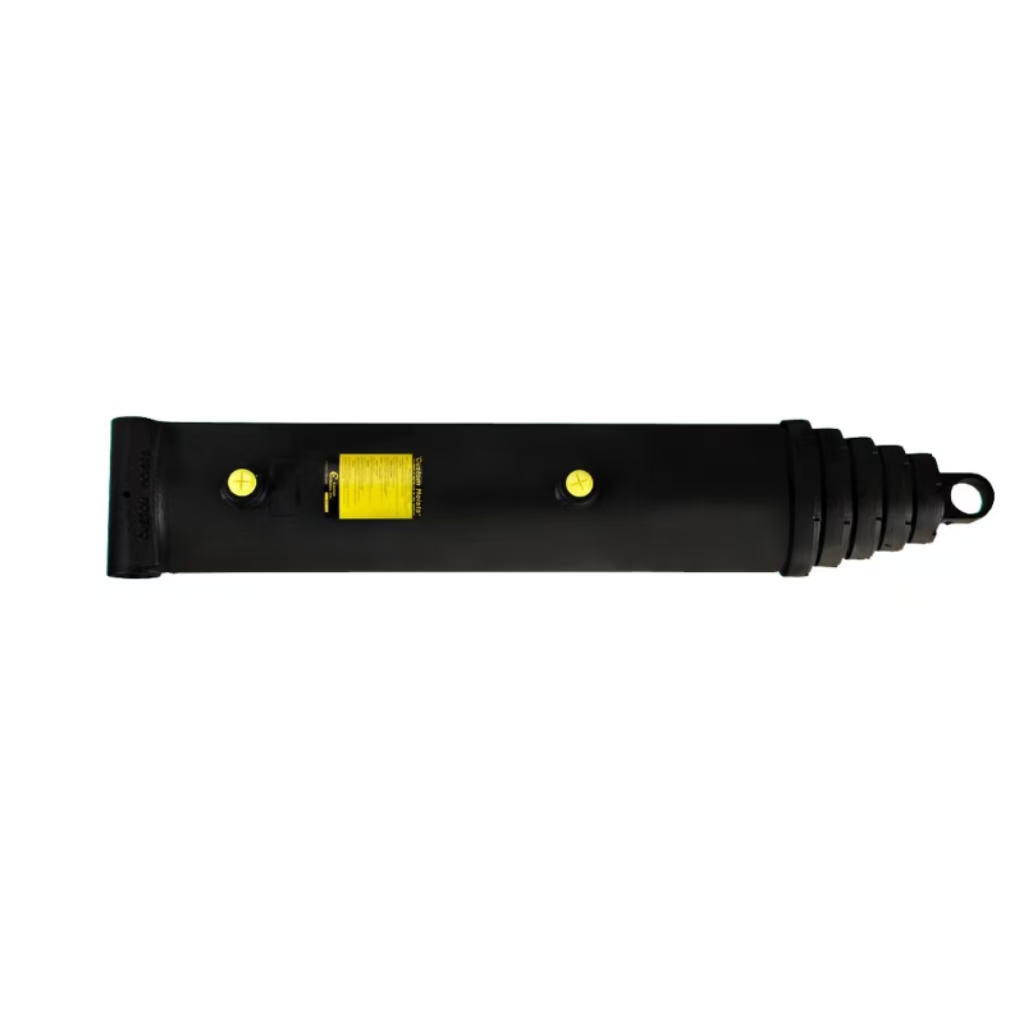

Denne CH enkeltvirkende teleskopsylinderen er bygget for styrke og enkel service, og har kryssrørmontering, polert stålplater og en primerfinish. V-pakningstetninger under høyt og lavt trykk, mens eksterne pakningsmuttere gir støtte og forenkler vedlikeholdet.
Body o.d.:
9,5 tommerStroke:
279,25 tommerPSI:
2000Retracted:
77,5 tommerKryssrørmontering er standard
Egendefinerte og trunion-design er tilgjengelige
Gjenoppbyggbar
V-pakning gir høytrykks- og lavtrykkstetting
Eksterne pakningsmuttere gir ekstra støtte for rør og forenkler service
Plater av polert stål
Grunning ferdig
De oppførte volumene er i full utvidelse
| Vekt: | 746,00 LBS |
| Kjede: | 8 tommer |
| Slag: | 279,25 tommer |
| Body o.d.: | 9,5 tommer |
| PSI: | 2000 |
| Stang Dia.: | NA |
| Pin Dia.: | NA |
| Tilbaketrukket: | 77,5 tommer |
| Utvidet: | 356,75 tommer |
| Portstørrelse: | 1.0 NPTF |
| Kolonnebelastning: | 100 520 @ 2000 PSI |
| Montering: | Kryssrør |
| Stadier: |
Fem |
Denne spesifikke CH-modellen har 8-tommers boredimensjon sammen med 279,25-tommers kumulativt effektivt slag, med en tilbaketrukket totallengde på 77,5 tommer og fullt utstrakt dimensjon som treffer 356,75 tommer. Det nominelle kontinuerlige driftstrykket er fastsatt til 2000 PSI, og hver ferdige sylinder består hydrostatisk sprengningstest fra fabrikken ved 5000 PSI før forsendelse for å eliminere skjult lekkasjerisiko. Den veier 746 LBS per enhet, og den 9,5-tommers ytre diameteren har et fortykket sømløst stålrør for å forsvare seg mot sideveis påvirkning fra ujevn gruvedrift og off-road transportveier. Stangdiameter og pinnediameter er merket med NA fordi denne enkeltvirkende teleskopiske utformingen er avhengig av sekvensiell sylinderforlengelse i stedet for en synlig stempelstang for lastløfting.
