Dimensjon (L*B*H):2880x2450x2700 Bordstørrelse (mm):1000x500 Antall akser:5 Bordvandring (X) (mm):800 Bordvandring (Y) (mm):500 Bordvandring (Z) (mm):500 Posisjoneringsnøyaktighet (mm):0,0075 Repeterbarhet (X/Y/Z) (mm):0,005 Område for spindelhastighet (r.p.m.): 1 - 8000 r.p.m Spindelmotoreffekt (kW):7,5 Maks. Bordbelastning(kg):600 kg Min. Tidspunkt for verktøyendring(er):3
Fresemaskinen refererer til fresemaskinen som brukes til å behandle ulike overflater av et arbeidsstykke. Vanligvis drives fresen hovedsakelig av roterende bevegelse, og arbeidsstykket og fresen beveger seg som matebevegelse. Det kan behandles plan, spor, kan også behandles en rekke buede overflater, utstyr og så videre.
Harpikssand av høy kvalitet
Taiwan spindel
Taiwan kuleskrue og låsemutter
Taiwan trykksylinder
Japansk NSK lager tyskland R+W kobling
Automatisk smøresystem
Spontransportør på valgfritt
Søknad:

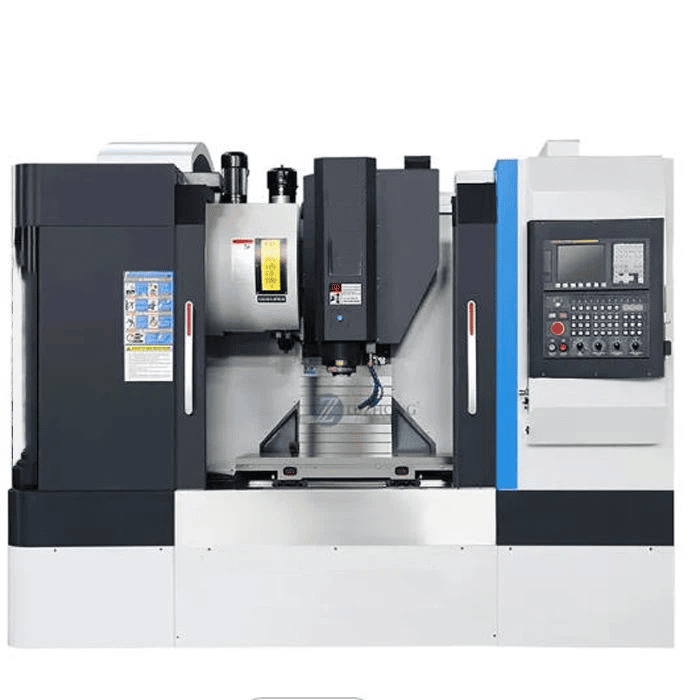

Denne VMC er egnet for mekanisk prosessering og formfremstilling. Og den kan tilpasse seg behandlingskravet fra grov
maskinering for å fullføre maskinering. Den kan også fullføre mange arbeidsprosedyrer som fresing, boring, tapping, boring, etc.
Alle parametere kan tilpasses
Parametre for prøven
| Ingen. | Punkt | Spesifikasjoner |
|---|---|---|
| A Tekniske parametere for maskinverktøy: | ||
| 1 | Maskinkroppen og alle deler er laget av nanostøpegods | |
| 2 | Bordstørrelse | 500×400 mm |
| 3 | T-spor (bredde x mengde x avstand) | 10×5×78 mm |
| 4 | Den største belastningen | 200 kg |
| 5 | Maksimal matehøyde | 280 mm |
| 6 | Avstand fra spindelflate til arbeid | 100-280 mm |
| 7 | Triaksial vandring X/Y/Z | 450/400/170 mm |
| 8 | Spindeldiameteren | Ø100mm |
| 9 | Spindelhastighet | 36000 RPM |
| 10 | Spindelmotorkraft | 6KW |
| 11 | Spindelverktøybibliotekets kapasitet | 8 |
| 12 | Byttetid for verktøy | 5S |
| 13 | Spindelen avsmalner | ISO25 |
| 14 | Kniv bibliotek klasser | Servo skive rotasjon |
| 15 | Rask bevegelse X/Y/Z | 12/12/12m/min |
| 16 | Behandlingshastighet | 6–12m/min |
| 17 | Posisjoneringsnøyaktighet | ±0,006/300 mm |
| 18 | Gjentatt posisjoneringsnøyaktighet | ±0,006/300 mm |
| 19 | Maskinert overflatenøyaktighet | ≤Ra1,6 |
| 20 | Maskineringsnøyaktigheten | ±0,01 mm |
| 21 | Valgfri fireakset femakset | Ja |
| 22 | Rotasjonsvinkel for akse A | ±105 grader |
| 23 | Femte akse C-akse rotasjonsvinkel | 360 grader |
| 24 | Fem-akset koblingsmodus | 5 akse med flyttingen |
| 25 | Arbeidsspenning | 380V/50HZ±10% eller 220V/60HZ |
| 26 | Maskinstørrelse (l * B * H) | 1450×1600×2100 mm |
| 27 | Kroppsvekten | 1500 kg |
| B Maskinverktøykonfigurasjon detaljer merkevareparametere: | ||
| 1 | Systemkonfigurasjonen | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Spindelen | 6KW høypresisjon, høyhastighets, stillegående oljekjølt spindel |
| 3 | Kuleskrue | Japan NSK, Tyskland RexRoth) 2005 |
| 4 | Lineær guide | Taiwan HIWIN/ABBA høypresisjonsguide H25 |
| 5 | Servo enhet | Panasonic Servomotor 750W/Ncstudio |
| 6 | Valsstanglager | Taiwan TPI presisjonslager |
| 7 | Bytte strømforsyning | Taiwan Ming innslag |
| 8 | Elektrisk bryter | Kina chint |
| 9 | omformer | * Kvadratisk omformer |
1. Gantry fresemaskin: inkludert portalfrese- og boremaskin, portalfrese- og høvlemaskin og dobbelsøylefresemaskin, brukes til å behandle store deler.
2.Enkeltsøylefresemaskin og enarmsfresemaskin: det horisontale fresehodet til førstnevnte kan bevege seg langs kolonneføringsskinnen, bordet for langsgående mating; Endefresehodet til sistnevnte kan bevege seg horisontalt langs utkragingsføringsskinnen, og utkrageren kan også justere høyden langs søyleføringsskinnen. Begge brukes til å behandle store deler.
3.table løfter ikke fresemaskin: det er to typer rektangulært arbeidsbord og rundt arbeidsbord, er en mellomstor fresemaskin mellom løftebordfresemaskin og portalfresemaskin. Dens vertikale bevegelse oppnås ved å løfte fresehodet på søylen.
4.Instrumentfresemaskin: en liten løftebordfresemaskin, brukt til å behandle instrumenter og andre små deler.
5. Verktøyfresemaskin: Brukes til form- og verktøyproduksjon, utstyrt med vertikalt fresehode, universalvinkelbord og plugg og annet tilbehør, men også for boring, boring og interpolasjonsbearbeiding.
6.Andre fresemaskiner: som kilesporfresemaskin, CAM-fresemaskin, veivakselfresemaskin, rulletappfresemaskin og firkantfresemaskin, etc., er spesielle fresemaskiner produsert for å behandle det tilsvarende arbeidsstykket.

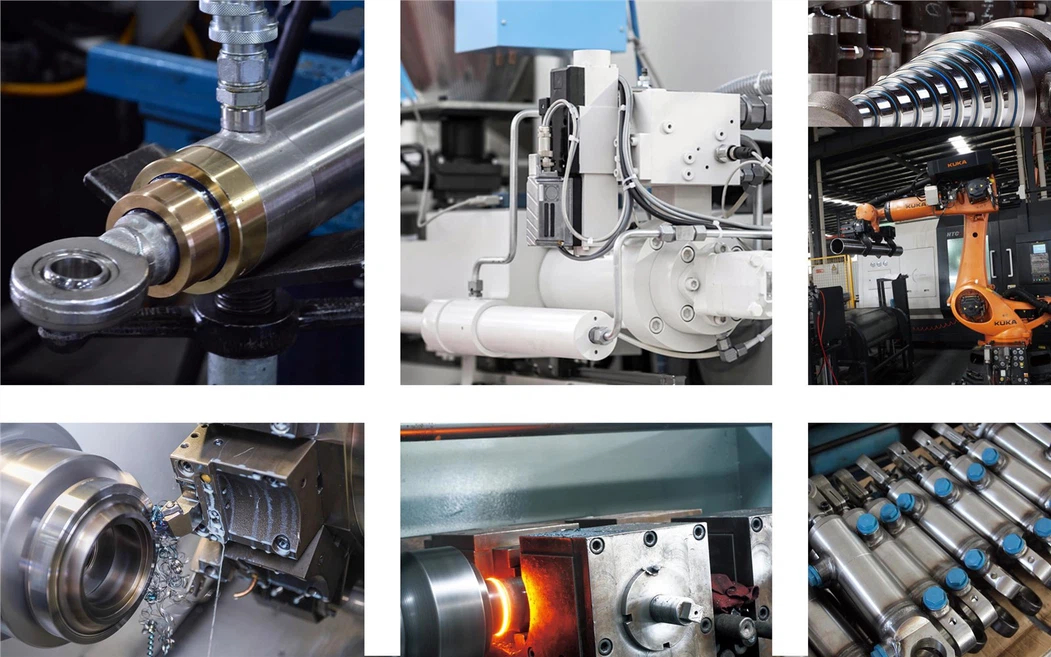

HCIC tilbyr full tilpasning for alle hydrauliske sylindre:
· Tilpasset boring, stangdiameter og slaglengde
· Arbeidstrykkjustering opp til 10 000 PSI
· Flere monteringsmuligheter: gaffel, flens, tapp, stiftøye
· Spesielle tetningsmaterialer for høytemperatur, lavtemperatur eller korrosive miljøer
· Tilpasset maling, belegg og merking
· OEM / private label produksjon
1. 13 års erfaring.
2. Perfekt utførelse. Alltid forpliktet til forskning og utvikling.
3. Sørg for at produktene oppfyller kvalitetsstandardene.
4. Sørg for at varene blir levert i tide.
5. Vi svarer deg innen 2 timer.
6. Gi varm og vennlig service og ettersalgsservice.
7. Garantert god kvalitet og beste service, når du kjøper fra lokal leverandør.
8. Assortert design, farger, stiler, mønstre og størrelser er tilgjengelige.
9. Tilpassede spesifikasjoner er velkomne.
