4TG-E130x1307 er en fire-trinns teleskopisk hydraulisk sylinder for dumptilhenger med 1307 mm slaglengde, 180 bar maksimalt arbeidstrykk og 15–25 tonns katalogtippeområde.
Number of stages:
4 etapperStroke:
1.307 mmMass:
58 kgWorking volume:

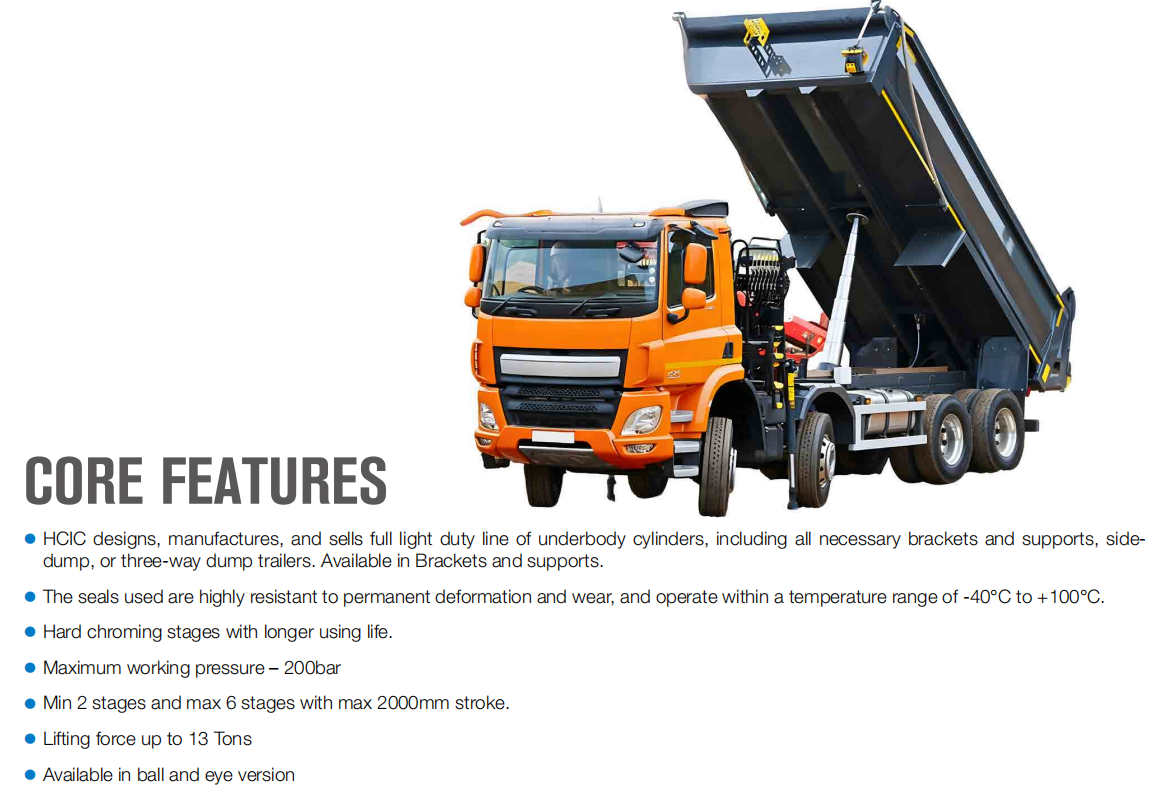

13,7 L4TG-E130x1307 er en fire-trinns dumper underboby teleskopisk hydraulisk sylinder oppført i HCIC-2026-katalogen. Den er en del av den lette undervognsserien for sidedumper og treveis dumpere, hvor et langt slag må passe under karosseriet og chassiset.
Modellen gir et definert utgangspunkt for en OEM- eller erstatningssylinderevaluering: fire trinn, 1307 mm slaglengde, 180 bar maksimalt arbeidstrykk og et katalogtippkapasitetsområde på 15–25 tonn. Sylinderen bør tilpasses til hele tilhengerens struktur, hydraulikkkrets og monteringsarrangement før kjøp.
| Parameter | Katalogverdi |
|---|---|
| Modell | 4TG-E130x1307 |
| Produkttype | Undervogn teleskopisk hydraulisk sylinder |
| Antall etapper | 4 |
| Slag | 1.307 mm |
| Masse | 58 kg |
| Arbeidsvolum | 13,7 L |
| Maksimalt arbeidstrykk | 180 bar |
| Katalog tippekapasitet | 15–25 tonn |
| Dimensjon L | 545 mm |
| Dimensjon A | 216 mm |
| Dimensjon B | 329 mm |
| Dimensjon C | 132 mm |
| Dimensjon D | 92 mm |
| Dimensjon E | 58 mm |
Verdiene ovenfor er transkribert fra tabellen under den teleskopiske hydrauliske sylinderen i den medfølgende HCIC-2026-katalogen, PDF side 18. I den trykte tabellen viser raden for 4TG-E130x1307 fire trinn, en 1307 mm slaglengde, 58 kg masse, 13,7 L arbeidstrykk og maksimalt arbeidstrykk på 13,7 L.

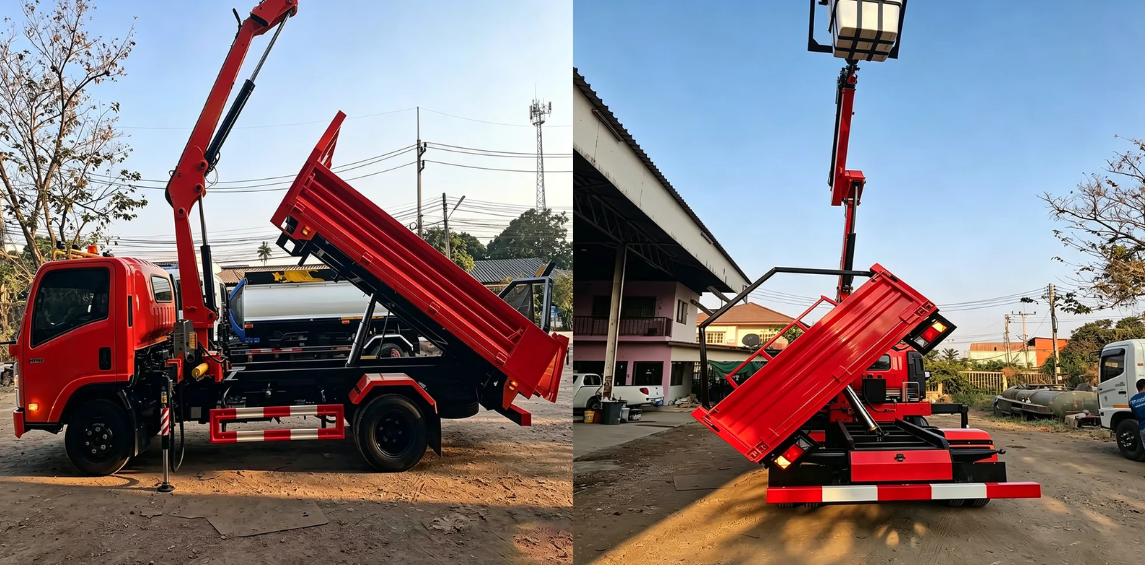

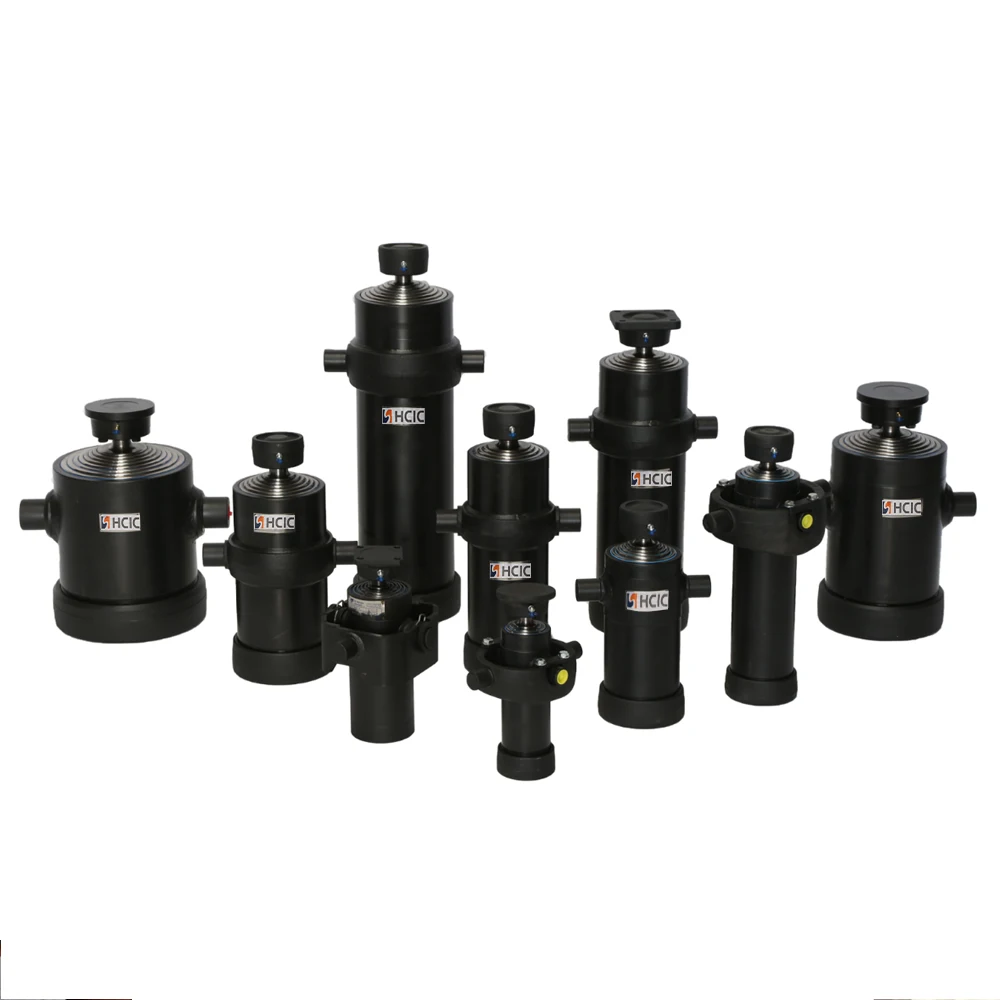

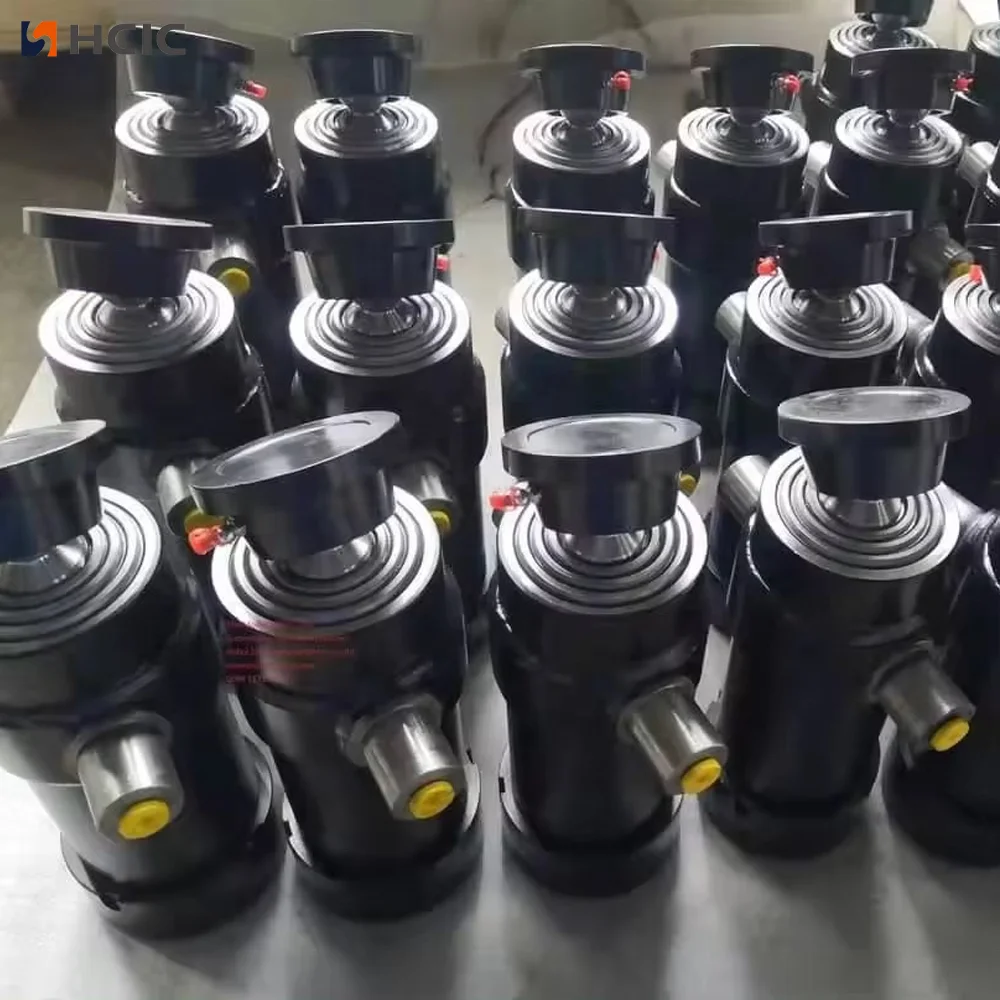

En teleskopisk sylinder bruker nestede trinn for å produsere en lengre arbeidsbevegelse uten å kreve hele lengden når den trekkes tilbake. Dette arrangementet er nyttig på dumpere der den tilgjengelige plassen under karosseriet er begrenset, men tippesystemet fortsatt trenger tilstrekkelig bevegelse.
4TG-E130x1307 har fire trinn og et oppført slag på 1307 mm. Dens 545 mm L-dimensjon gir et utgangspunkt for planlegging av lukkede rom, men installasjonen må også ta hensyn til sylinderholderen, pinne- eller øyeforbindelsen, chassiselementer, slanger og hele bevegelsesbanen til dumpkroppen.
Sylinderen bestemmer ikke tipperesultatet av seg selv. Hengselplassering, kroppsvekt, lastfordeling, tippevinkel, pumpestrøm og avlastningsbeskyttelse påvirker kraften og hastigheten som kreves under syklusen.
Start med den oppførte L-dimensjonen og A–E-installasjonsdimensjonene. Sammenlign dem med tilhengertegningen eller oppmålt monteringsareal. Sjekk deretter sylinderen gjennom hele tippebuen. En sylinder kan tømme chassiset når karosseriet er lukket, men kommer i kontakt med en tverrligger eller brakett når karosseriet reiser seg.

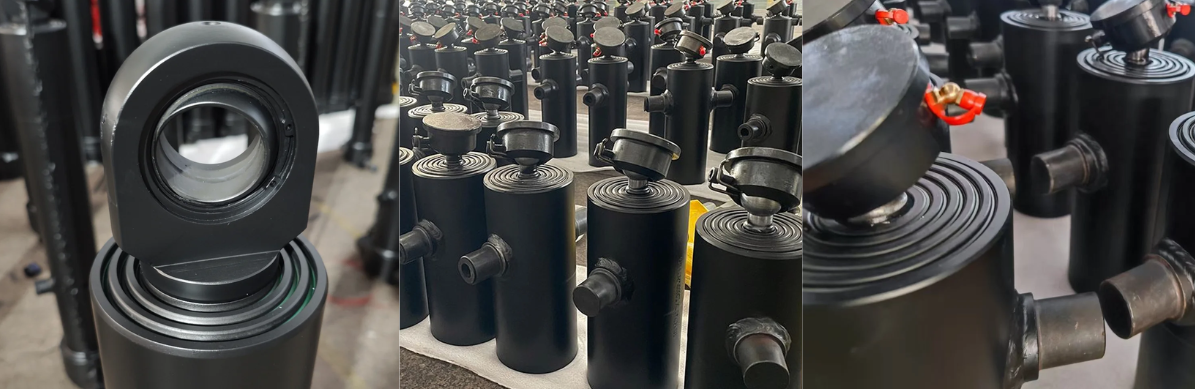

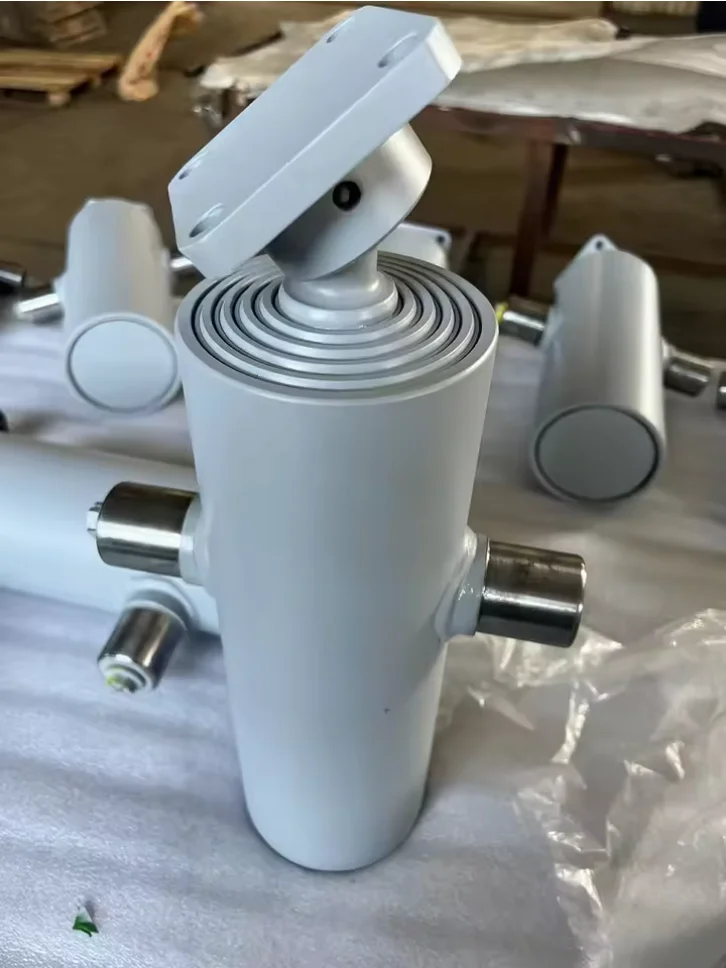

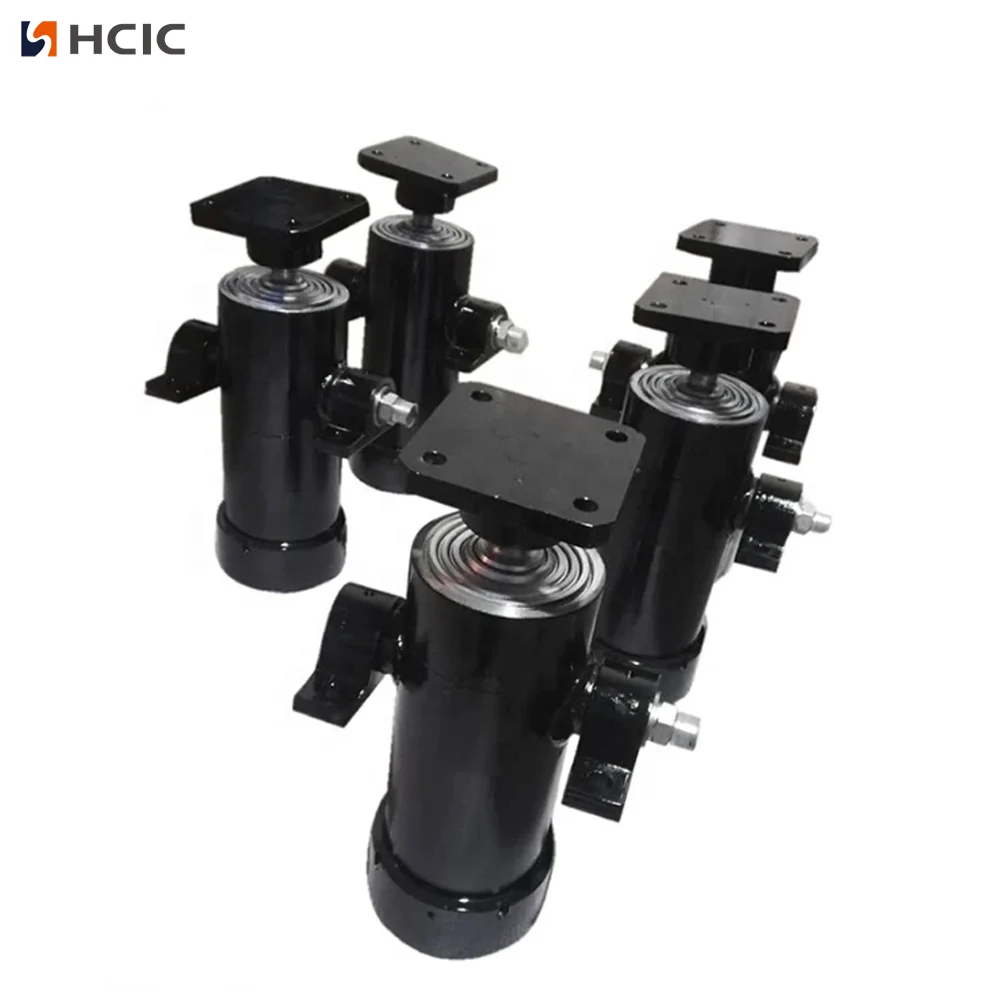

Katalogsiden viser alternativer med stang-øye og nedre pinne for sylinderutvalget under karosseriet, sammen med referanser til støtteholdere. Den nøyaktige tilkoblingen og holderen for en 4TG-E130x1307 skal bekreftes fra prosjekttegningen. Ikke anta at en teleskopsylinder som ser lignende ut vil bruke samme pinneavstand eller monteringsmetode.
Sylinderen skal støttes og justeres gjennom tilhengerens monteringsdesign. Braketter skal ikke tvinge sylinderen på plass eller skape sidebelastning under forlengelse. Sjekk pinnene, holderen, slangene og nærliggende rammeelementer før du legger på belastning.
Katalogen viser et maksimalt arbeidstrykk på 180 bar for 4TG-E130x1307. Pumpen, avlastningsventilen, slangestørrelsen, oljevolum og kontrollkretsen bør vurderes mot dette kravet. Arbeidstrykk er ikke det samme som garantert løftekapasitet; faktisk kraft avhenger av hydraulisk trykk, effektivt areal og tilhengerens mekaniske geometri.
4TG-E130x1307 er relevant for dump-trailerprosjekter som trenger en fire-trinns undervogns teleskopisk hydraulikksylinder med 1307 mm slaglengde. Det kan vurderes for side-dump og tre-veis dumper-tilhenger-oppsett når tilgjengelig installasjonsplass og kataloganvendelsesområde samsvarer med prosjektet.
Katalogen viser en tippekapasitet på 15–25 tonn. Behandle dette som en katalogapplikasjonsreferanse, ikke en universell nyttelastgodkjenning. Tilhengerkroppen, hengselstrukturen, chassisstyrken, lastfordelingen og hydraulikksystemet må vurderes sammen.
For en 4TG-E130x1307 OEM eller erstatningsforespørsel, send:
Denne informasjonen hjelper til med å skille en direkte sylinderbytte fra en redesign av monterings- eller hydraulikksystemet.
4TG-E130x1307 gir tilhengerbyggere et definert fire-trinns undervognssylinderalternativ med 1307 mm slaglengde, 58 kg masse, 180 bar maksimalt arbeidstrykk, 13,7 L arbeidsvolum og 15–25 tonns katalogtippeområde.
Send tilhengertegningen, monteringsmål og hydraulikkdata til HCIC for en monteringsgjennomgang før du bestiller.
