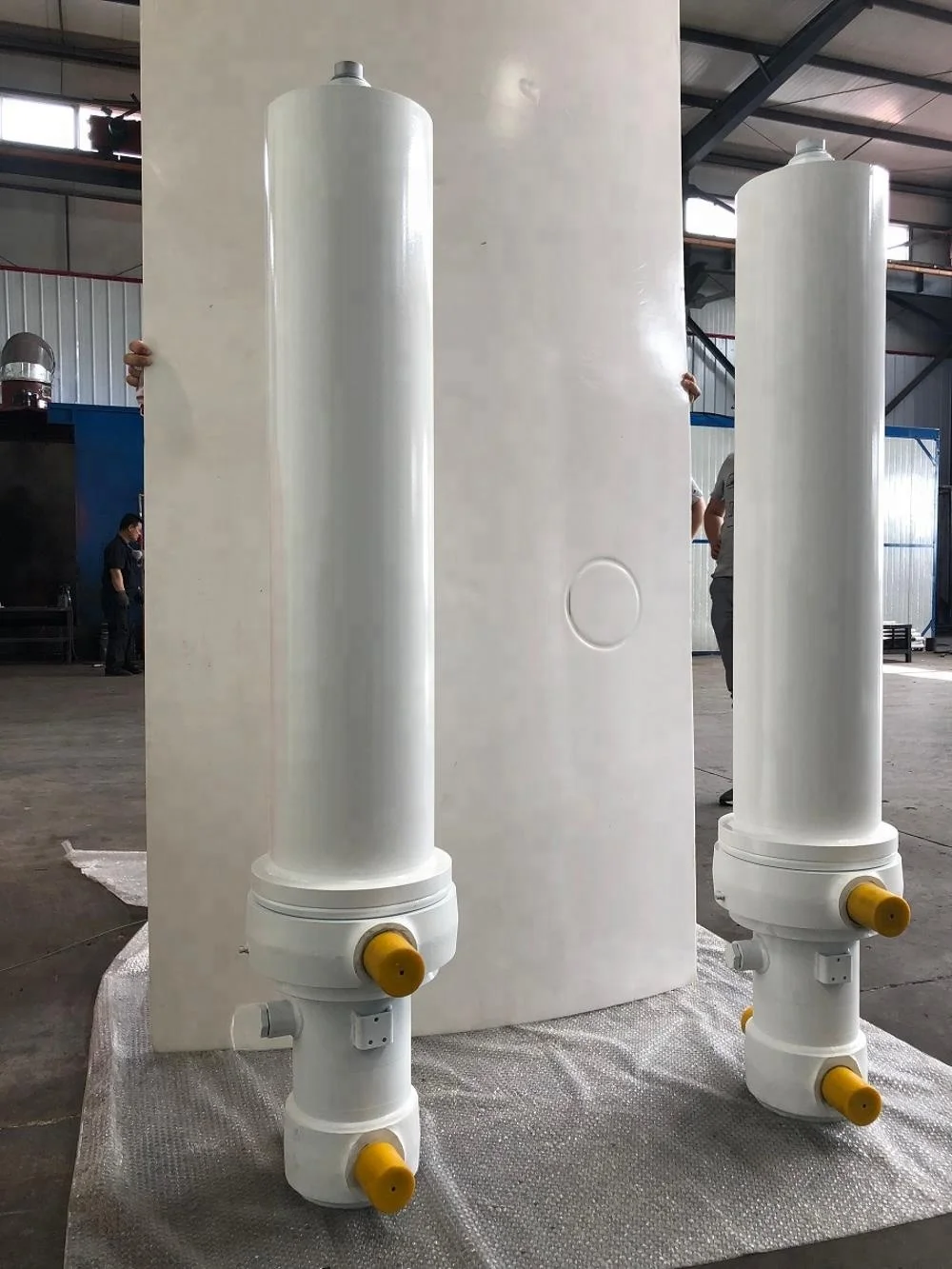

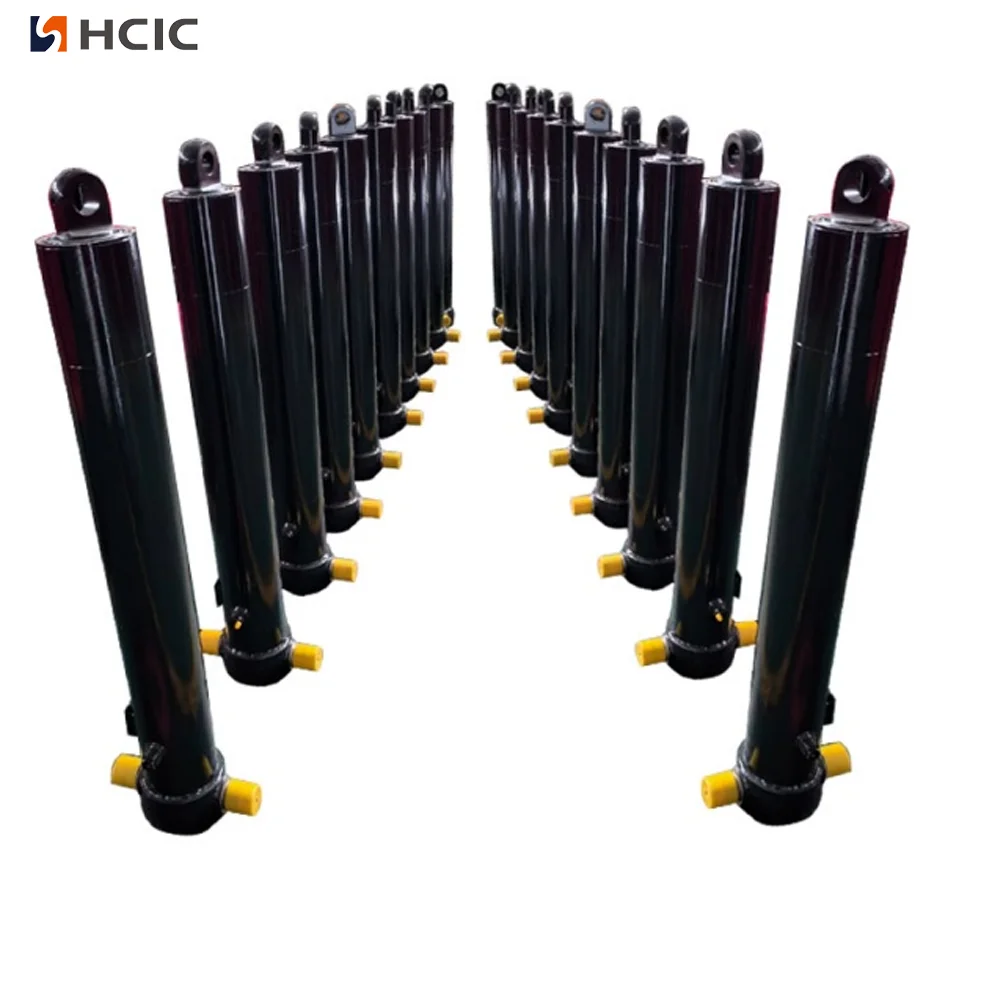

FE-4TG-E169*4280 hydraulikksylinder med fronttipp er oppført for 49-tonns dumperapplikasjoner, med 16 MPa trykk og 1345 mm lukket lengde.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 etapperFE-4TG-E169*4280 er en fire-trinns hydraulikksylinder med fronttipp oppført i HCICs hydrauliske tippkatalog for en applikasjon med 49 tonns tippekapasitet. Dens teleskopiske konstruksjon kombinerer et langt arbeidsområde med en kortere lukket pakke enn en ett-trinns sylinder normalt ville kreve.
Modellen er beregnet for front-tipping dumper system design, der sylinderlengde, monteringsgeometri og kjøretøyets last må vurderes sammen. Katalogen gir hovedboringssekvensen, trykk, installasjonsdimensjoner og lukket lengde som er nødvendig for en innledende ingeniørdiskusjon.
| Parameter | Katalogverdi |
|---|---|
| Modell | FE-4TG-E169*4280 |
| Tippekapasitetsreferanse | 49 t |
| Arbeidspress | 16 MPa |
| Antall etapper | 4 |
| Sekvens for borediameter | 169 / 158 / 136 / 115 mm |
| Dimensjon A | 245 mm |
| Dimensjon B | 385 mm |
| Dimensjon C | 70 mm |
| Dimensjon D | 50 mm |
| Dimensjon delta | 50 mm |
| Lukket lengde L | 1.345 mm |
Verdiene ovenfor er transkribert fra FE/FC front tippesylinder tabellen i den medfølgende HCIC-2026 katalogen. Tippekapasitetsreferansen er en katalogapplikasjonsverdi, ikke en garanti for hver lastebilkonfigurasjon.
FE-4TG-E169*4280 bruker fire nestede trinn. Boresekvensen avtar fra 169 mm til 115 mm etter hvert som trinnene forlenges. Dette arrangementet gjør at sylinderen kan gi en lang løftebevegelse mens den lukkede installasjonslengden holdes på 1345 mm.
Under en fronttippesyklus virker hydraulisk trykk på det aktive sceneområdet. Etter hvert som scenesekvensen endres, endres også den tilgjengelige løftekraften og bevegelseshastigheten. Av denne grunn bør en sylinder ikke velges kun etter dens største boring eller etter den nominelle lastebilkapasiteten. Kroppsvekten, nyttelasten, hengselposisjonen, monteringspunktene og den hydrauliske kretsen påvirker det endelige systemresultatet.

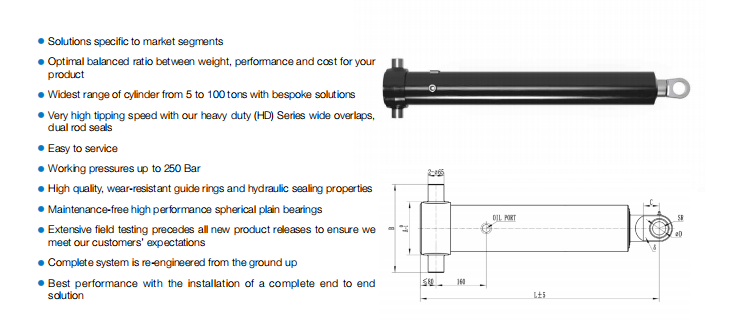

Katalogen viser A, B, C, D og deltadimensjoner for FE-4TG-E169*4280. Disse dimensjonene skal sammenlignes med lastebilens frontmonteringsbrakett, dreiearrangement, rammeklaring og lukket karosserie.
Den 1345 mm lukkede lengden er spesielt viktig når sylinderen er installert mellom chassiset og det fremre tipphuset. Kjøpere bør også sjekke hele den utvidede banen, vinkelen på sylinderen ved starten av løfting og klaringen rundt hvert monteringspunkt. En dimensjonsliknende sylinder kan fortsatt være uegnet hvis stiftsentrene eller brakettens geometri er forskjellige.
Katalogen viser et arbeidstrykk på 16 MPa og en referanse på 49 tonn tippekapasitet for denne modellen. Disse tallene må gjennomgås sammen med pumpeinnstilling, ventilbeskyttelse, hydraulikkoljestrøm og lastebilstruktur. De skal ikke behandles som en frittstående godkjenning av nyttelast.
Før du velger FE-4TG-E169*4280, bør kjøperen bekrefte om referansen på 49 tonn stemmer overens med det faktiske kjøretøyet og tippvognen. Det komplette systemet krever kompatible braketter, pinner, hydraulikkledninger og en kontrollkrets designet for tiltenkt belastning og bevegelse.
For en erstatningsforespørsel, send den originale sylinderidentifikasjonen, fotografier av monteringspunktene, lukkede og utvidede mål, stiftdimensjoner, oljeportinformasjon og lastebilapplikasjonsdetaljer. Hvis den gamle enheten er skadet, hjelper fotografier av stangen, sceneleddene og monteringsøyene å skille et sylinderproblem fra et brakett- eller innrettingsproblem.
Følgende informasjon er nyttig for et OEM-tilbud:
FE-4TG-E169*4280 er en spesifikk fire-trinns fronttipp hydraulisk sylinder med en 169/158/136/115 mm boresekvens, 16 MPa katalogtrykk og 1345 mm lukket lengde. Dens egnethet avhenger av det komplette dumpersystemet, ikke av modellnummeret alene. Send monteringstegningen og hydrauliske data til HCIC for en prosjektspesifikk gjennomgang.

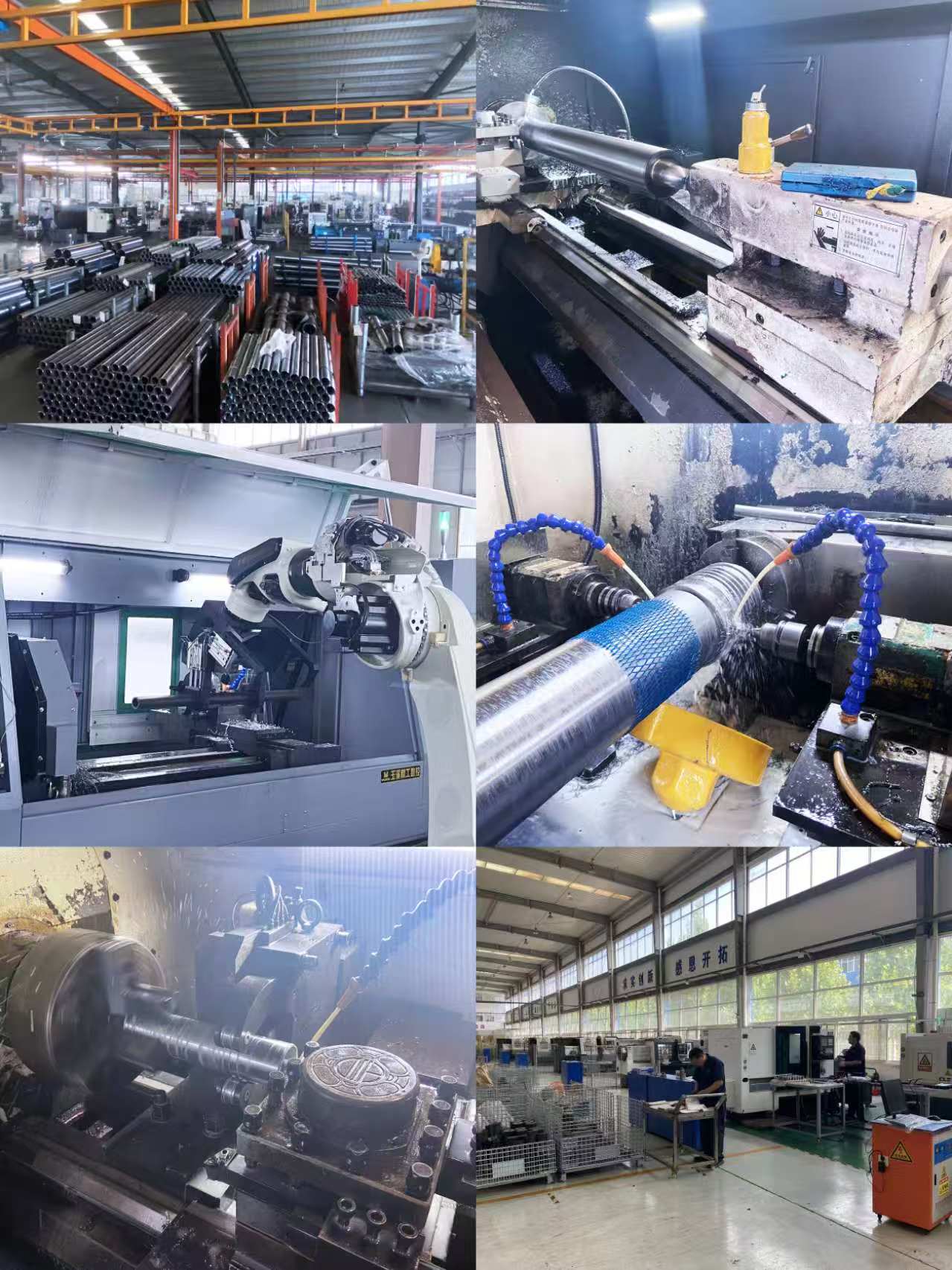

HCIC utvikler og produserer hydrauliske sylindre og kraftenheter for kjøretøy og industrielle applikasjoner. HCIC støtter OEM- og erstatningsforespørsler ved å bruke kundetegninger, mål og applikasjonskrav som grunnlag for teknisk gjennomgang.
Be om en FE-4TG-E169*4280 tilbudsgjennomgang:
