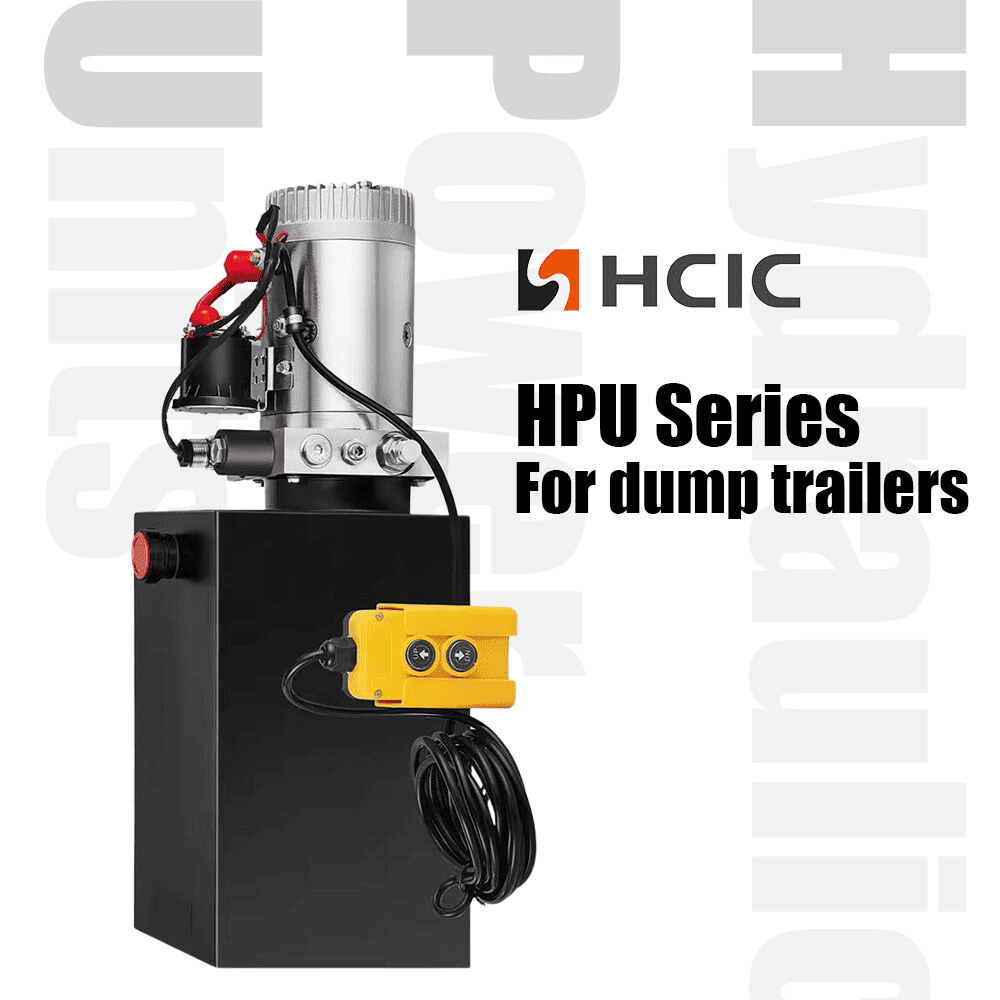

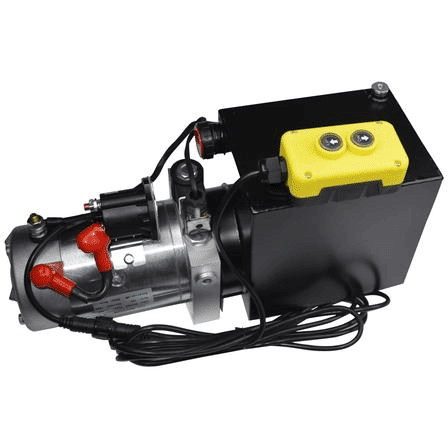

Den dobbeltvirkende hydrauliske kraftenheten HCPGD for dumpertilhengere leverer 1,2 GPM flow, 3000 PSI trykk og en 6-liters tank for dumpertilhengerhydraulikksystemer.
Product type:
dobbeltvirkende hydraulisk kraftenhetFlow rate:
1,2 GPMPort size:
SAE #6Tank size:
6 galDen dobbeltvirkende hydrauliske kraftenheten HCPGD for tipphengere. Katalogen spesifiserer en strømningshastighet på 1,2 GPM, en 6-liters tank, en trykkklassifisering på 3000 PSI og SAE #6-porter. Det solenoiddrevne 4-veis, 3-posisjonsventilarrangementet er beregnet for hydrauliske kretser som trenger drevet bevegelse i begge retninger.
For en tilhengerbygger eller flåtevedlikeholdsteam er det viktige poenget ikke bare motor- og reservoarstørrelsen. HPU-en må matche sylinderen, tilgjengelig strømforsyning, hydraulikkolje, slangeoppsett og nødvendig bevegelse. Denne artikkelen forklarer hva HCPGD-spesifikasjonen betyr og hvilken informasjon som bør bekreftes før en bestilling.
En hydraulisk kraftenhet konverterer elektrisk kraft til hydraulisk strømning og trykk. Pumpen sender olje til den valgte siden av en dobbeltvirkende sylinder. Når ventilen endrer posisjon, reverserer kretsen oljestrømmen slik at sylinderen kan forlenges og trekkes tilbake under hydraulisk kraft.
Den dobbeltvirkende hydrauliske kraftenheten HCPGD er derfor egnet for en dumpertilhengerdesign som trenger en drevet forlengelsesfunksjon og en drevet tilbaketrekningsfunksjon. Den nøyaktige bevegelsen avhenger fortsatt av sylindervolum, belastning, avlastningsinnstilling, slangestørrelse og kontrollkrets. HPU bør velges som en del av det komplette hydrauliske systemet i stedet for som en isolert komponent.
| Punkt | Katalogspesifikasjon |
|---|---|
| Modell | HCPGD |
| Produkttype | Dobbeltvirkende hydraulisk kraftaggregat |
| Søknad oppført i katalogen | Dump trailer |
| Strømningshastighet | 1,2 GPM |
| Portstørrelse | SAE #6 |
| Tankstørrelse | 6 gal |
| Trykk | 3000 PSI |
| Ventiler | Solenoid operert; 4-veis, 3-posisjon |
Dette er de publiserte HCPGD-verdiene i HCIC-2026-katalogen. Katalogen gir ikke fullstendig motorstrøm, batterikapasitet, driftssyklus, avlastningsventilinnstilling eller koblingsskjema for kontrolleren for denne modellen. Disse detaljene bør bekreftes mot prosjektkravene før produksjonsgodkjenning.
4-veis 3-posisjonsventilen gir kraftenheten en retningskontrollstruktur for en dobbeltvirkende hydraulisk aktuator. En arbeidsport kan lede olje for å forlenge sylinderen, mens den andre returnerer olje til tanken. I den motsatte kommandoen reverseres strømningsbanen.
Senterposisjonen er en designdetalj som må bekreftes med den endelige kretsen og ventilspesifikasjonen. Det påvirker hvordan aktuatoren oppfører seg når den elektriske kommandoen slippes. En tilhengerprodusent bør ikke innta sentertilstanden uten å se på hydraulikkskjemaet, kravene til lastkontroll og sikker senkemetode.
SAE #6-porttilkoblingen må også kontrolleres mot den valgte slangen, adapteren og monteringsstandarden. Riktig gjengeidentifikasjon og tetningspraksis er viktig fordi en liten koblingslekkasje kan introdusere luft, miste olje og gjøre tilhengerens bevegelse inkonsekvent.
HCPGD er oppført med en 6-liters tank. Reservoarvolum gir et sted for retur av olje og hjelper systemet med å håndtere oljevolumet som kreves av sylinderen. Den nødvendige tankstørrelsen bestemmes ikke av sylinderboringen alene. Det avhenger også av sylinderslag, stangvolum, kretsarrangement, slangevolum, oljenivå, tilgjengelig installasjonsplass og driftssyklus.
Tanken skal monteres sikkert og plasseres slik at sugeledningen, returveien og serviceadkomsten forblir praktisk. Før du bestiller, bør installatøren bekrefte de faktiske reservoardimensjonene, monteringsretningen, påfyllings- og luftearrangementet og brukbart oljenivå med HCIC.
Katalogen viser 1,2 GPM for HCPGD og 3000 PSI for trykkspesifikasjonen. Disse verdiene bør ikke konverteres direkte til en garantert løftetid for tilhenger eller løftekapasitet. Faktisk hastighet avhenger av sylindervolumet og belastningen. Faktisk arbeidstrykk avhenger av nødvendig kraft, mekanisk geometri, friksjon, innsnevring og avlastningsbeskyttelse.
En enkel første sjekk er å sammenligne nødvendig sylindervolum med tilgjengelig strøm. En større sylinder trenger mer olje for å fullføre samme slag, så bevegelsen vil normalt ta lengre tid ved samme strømningshastighet. En systemdesigner bør også vurdere returstrømmen fra stangsiden til en dobbeltvirkende sylinder, slangelengden og den temperaturavhengige viskositeten til hydraulikkoljen.
Katalogverdien på 3000 PSI er en systemdesigngrense som skal kontrolleres mot sylinderen, slangene, koblingene og kontrollkomponentene. Det bør ikke behandles som et løfte om at hver tilhenger vil kjøre med det trykket kontinuerlig.
Før montering av den dobbeltvirkende hydrauliske kraftenheten HCPGD, bekreft følgende punkter:
1. Sylinderkompatibilitet:Kontroller at den tilkoblede aktuatoren er dobbeltvirkende og at begge portene er korrekt identifisert.
2. Elektrisk forsyning:Bekreft spenning, strømbehov, sikringsbeskyttelse, kabelstørrelse og kontrollbryterkompatibilitet.
3. Hydrauliske koblinger:Match SAE #6-portene med riktige slanger og adaptere. Hold suge- og returveiene rene.
4. Reservoarposisjon:La det være nok plass til fylling, inspeksjon, rengjøring og fremtidig service.
5. Trykkbeskyttelse:Bekreft avlastningsventilarrangementet og det sikre trykket for hele kretsen.
6. Lastkontroll:Gjennomgå hvordan dumpkroppen holdes og senkes hvis den elektriske strømmen avbrytes.
7. Luftfjerning:Fyll på med godkjent olje, luft kretsen i henhold til systemdesignet og kontroller reservoarnivået etter flere kontrollerte sykluser.
HCIC bør motta tilhengeroppsettet, sylinderdata, nødvendig forsyningsspenning og hydraulikkskjema før en endelig konfigurasjon godkjennes.
Trykk bestemmer ikke hele systemets ytelse. Sylinderkraften, mekanisk innflytelse og strømningskrav må vurderes sammen.
Verdien på 1,2 GPM relaterer seg til oljestrømmen, ikke direkte til massen som en tilhenger kan løfte. Lastekapasiteten avhenger av sylinder- og tilhengerstrukturen samt hydraulikkkretsen.
Et dobbeltvirkende system trenger riktig føring på begge sider av aktuatoren. Feil slangeidentifikasjon kan føre til at sylinderen beveger seg i feil retning eller ikke trekker seg tilbake som tiltenkt.
4-veis, 3-posisjonsventilen må tilpasses den nødvendige nøytrale oppførselen og sikre senkearrangementet.
For et HCPGD dobbeltvirkende hydraulisk kraftaggregat tilbud, oppgi:
Tilhengertype og tiltenkt bruk
Denne informasjonen gjør at HPU-konfigurasjonen kan kontrolleres mot hele tilhengersystemet i stedet for å oppgis fra ett nummer alene.
Er HCPGD enkeltvirkende eller dobbeltvirkende?
HCIC-2026-katalogen viser HCPGD som en dobbeltvirkende hydraulisk kraftenhet.
Hvilken strømningshastighet er oppført for HCPGD?
Katalogen viser en strømningshastighet på 1,2 GPM.
Hvilken tankstørrelse bruker HCPGD?
Katalogen viser en 6-liters tank.
Hvilken portstørrelse er spesifisert?
Katalogen viser en SAE #6 portstørrelse.
Bekrefter katalogen alle elektriske detaljer?
Nei. Modelltabellen gir ikke en fullstendig motorstrøm, koblingsskjema eller driftssyklusspesifikasjoner. Disse punktene bør bekreftes for den tiltenkte tilhengeren.
Den dobbeltvirkende hydrauliske kraftenheten HCPGD er et definert dumper-HPU-alternativ med kataloglistet strømnings-, tank-, trykk- og ventildata. For et pålitelig tilbud, send HCIC sylinderspesifikasjonen, elektrisk forsyning, hydraulikkskjema og installasjonsbegrensninger.
HCIC kan deretter vurdere om HCPGD-konfigurasjonen samsvarer med den komplette applikasjonen og identifisere eventuelle prosjektspesifikke detaljer som krever bekreftelse før produksjon.
Jinan Huachen Industrial Co., Ltd. ble grunnlagt i 1998. HCIC-2026-katalogen beskriver selskapet som en hydraulisk produktprodusent med fokus på hydrauliske sylindre og kraftenheter for industrier inkludert transportutstyr, anleggsmaskiner og andre industrielle applikasjoner.
