Hydraulisk støttesylinder

Modell:HSG-125/75-280

HCIC høyytelses hydraulisk støttebenssylinder for betongpumpebiler og lastebilkraner. Boring 50mm-450mm, slaglengde opp til 8000mm. Konstruert for stabilitet og sikkerhet i tung konstruksjon.

Bore Diameter:
50 mm - 450 mm
Rod Diameter:
32 mm - 280 mm
Maximum Stroke:
Opp til 8000 mm
Rated Pressure:
25 MPa - 35 MPa
Cylinder Material:
ST52-3 / 45# Stål / 20# Stål
Piston Rod Treatment:
Hardforkrommet / QPQ-nitrert

Send forespørsel

produktbeskrivelse

HCIC hydrauliske støttebenssylindre er spesiallaget for pumpebiler og mobilkraner. Med 50–450 mm boring og høytrykksmotstand gir de stabil laststøtte. Herdede stenger og førsteklasses tetninger sikrer slitesterk, driftfri ytelse på tøffe byggeplasser.

I. Sikre stabilitet: Rollen til den hydrauliske utriggersylinderen

I en verden av tung konstruksjon er stabilitet ikke bare en funksjon – det er et livreddende krav. Når en betongpumpebil forlenger bommen over 50 meter, er sidekreftene på chassiset enorme. Den hydrauliske støttebenssylinderen er kjernekomponenten som bærer denne lasten, forankrer maskinen til bakken og forhindrer katastrofale velt.

Hos HCIC er vi spesialister på de "tre store" av pumpebilhydraulikk: bomsylindere, pumpesylindere og støttebenssylindre. Vår hydrauliske utriggersylinder er konstruert for å gi absolutt stivhet under statiske belastninger med høy tonnasje, og sikrer at operatørene dine kan jobbe med selvtillit på alle arbeidsplasser.

II. Tekniske spesifikasjoner

Disse parameterne representerer produksjonsområdet for vår serie av ingeniørmaskiner, verifisert mot HCIC 2026 tekniske standarder:

Parameter	Spesifikasjonsområde
Borediameter	50 mm - 450 mm
Stangdiameter	32 mm - 280 mm
Maksimalt slag	Opp til 8000 mm
Nominell trykk	25 MPa - 35 MPa
Sylindermateriale	ST52-3 / 45# Stål / 20# Stål
Stempelstangbehandling	Hardforkrommet / QPQ-nitrert
Forseglingspakke	Høytrykks polyuretan (ekvivalent med Hallite/Parker)

Det brede boreområdet (opptil 450 mm) gjør at vår hydrauliske støttebenssylinder kan tilpasses utstyr som spenner fra små lastebilmonterte kraner til de største betongpumpebilene i bransjen.

III. Engineering for sikkerhet og lang levetid

3.1 Lastholdende integritet

Den mest kritiske feilen for en utrigger er "drift" - hvor sylinderen sakte trekker seg tilbake under belastning. For å forhindre dette er hver **hydraulisk støttesylinder** vi bygger designet for å integreres perfekt med pilotstyrte tilbakeslagsventiler eller motvektsventiler. Dette skaper en overflødig hydraulisk lås, som sikrer at støttebenet forblir nøyaktig der operatøren har stilt det under hele tømmingen.

3.2 Avansert overflatebeskyttelse

Støtteben arbeider i skitt, gjørme og betongsprut på byggeplassen. Våre stempelstenger gjennomgår en streng behandlingsprosess:

- Induksjonsherding:For å motstå mekanisk påvirkning fra flyvende rusk.

- Hard krombelegg:30-50 mikron plettering for overlegen slitestyrke.

- Korrosjonsbestandighet:Saltspraytesting i henhold til ASTM B117-standarder for å sikre langsiktig holdbarhet i utendørsmiljøer.

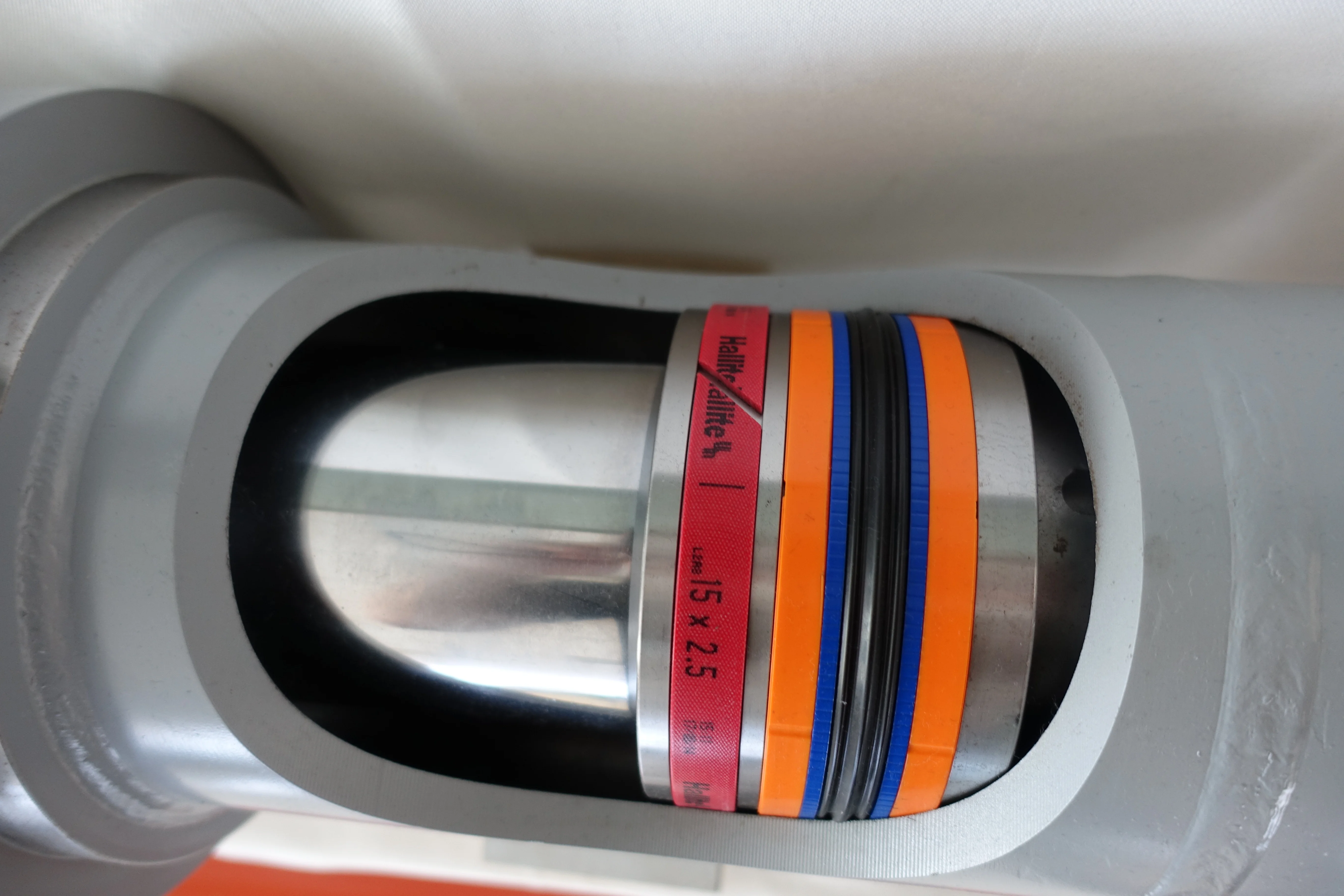

Outrigger hydraulic Cylinder

3.3 Presisjonssveising og honing

Vi bruker automatisert robotsveising for å sikre 100 % penetrasjon på monteringsklaffer og -porter. Innsiden av fatet er finslipt til en 0,2-0,4μm Ra-finish, noe som reduserer intern friksjon og varmeoppbygging under utplassering.

IV. Applikasjonsscenarier

- Betongpumpebiler:Støttebeinsystemer foran og bak for stabilitet under pumping.

- Lastebilmonterte kraner:Raske utplasseringsben for lasthåndtering.

-Luftarbeidsplattformer:Stabiliserende jekker for vedlikeholdskjøretøyer i store høyder.

- Borerigger:Utjevningssylindre for mobile boreplattformer.

V. Vanlige spørsmål

Er støttebenssylindrene dine kompatible med merker som Putzmeister eller Schwing?

Ja. DeHydraulisk støttesylinderfra HCIC er designet for å være en direkte-tilpasset eller OEM-ekvivalent for vanlige globale merkevarer. Vi kan bygge etter dine nøyaktige pin-til-pin- og portspesifikasjoner.

Kan du tilby sylindere med integrerte ventiler?

Absolutt. Vi kan maskinere sylinderhodet for å akseptere motvektsventiler eller levere en komplett manifoldenhet som en del av pakken.

Hva er den maksimale lastekapasiteten for modellen med 450 mm boring?

Avhengig av systemtrykket (opptil 35 MPa), vår størsteHydraulisk støttesylinderkan støtte statiske belastninger over 500 tonn.

VI. Om HCIC

HCIC ble etablert i 1998 i Jinan, Shandong, og har vokst til en global leder innen hydrauliske løsninger. Med tre spesialiserte fabrikker og et dedikert team på over 300 fagfolk kontrollerer vi hele produksjonsprosessen. Fra valg av råstål til endelig trykktesting på 1,5 ganger, sikrer vi at hver **Hydraulisk støttebenssylinder** som forlater anlegget vårt er klar for verdens tøffeste arbeidsplasser.

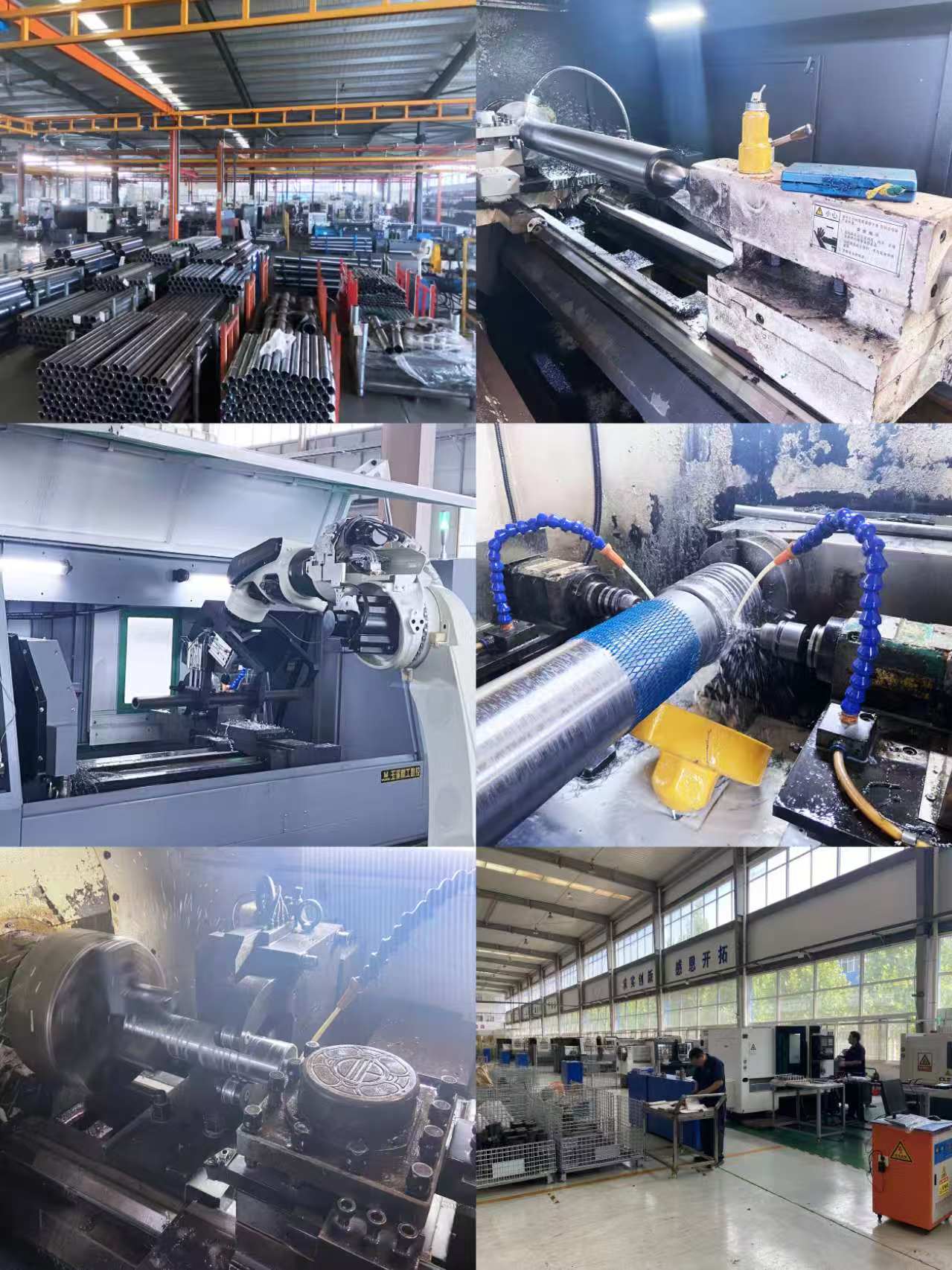

hydraulic cylinders
