Gjennomgå katalogdimensjonene til modell 520 kraftløfter og kontroller rammeplass, monteringsgeometri og serviceklaring før et dumpertilhengerprosjekt.

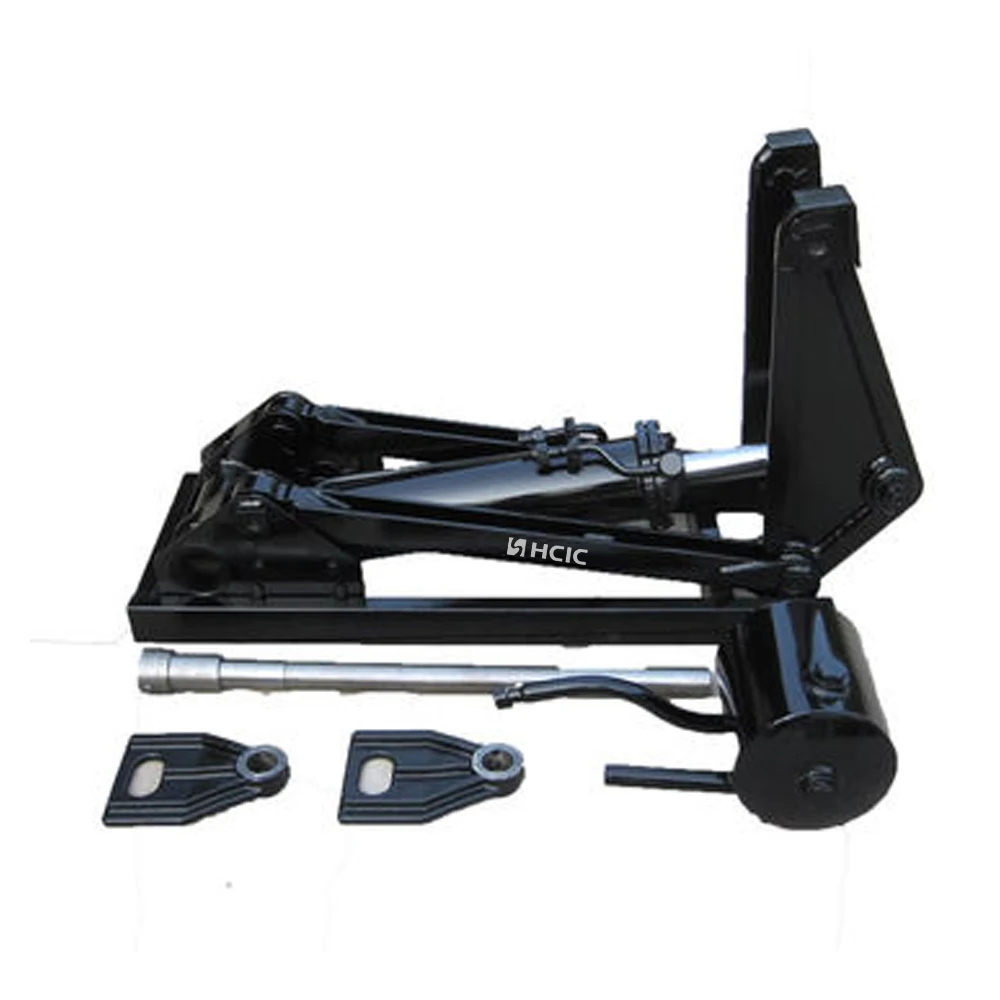

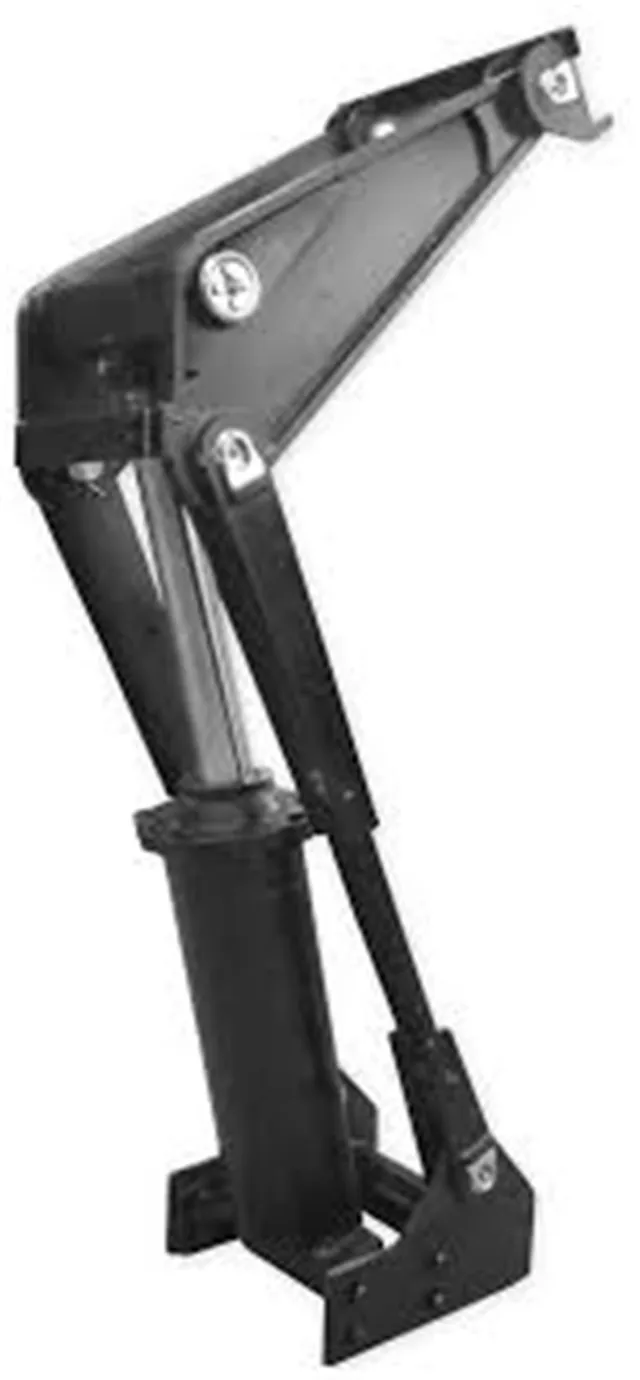

Modell 520 kraftløfter er en kompakt løftekomponent oppført i den medfølgende American Power Hoists-katalogen. For en dumpertilhengerbygger eller erstatningskjøper er det første spørsmålet ikke bare om en talje kan løfte. Det er om taljen passer til tilgjengelig rammeplass, dreiearrangement og bevegelsesvei.
Modell 520-siden gir syvdimensjonale referanser, fra A til G. Disse dimensjonene gir et teknisk utgangspunkt for å sjekke installasjonskonvolutten før tilhengerstrukturen, hydraulikkkretsen og monteringsdetaljer er ferdigstilt.
| Parameter | Katalogverdi |
|---|---|
| Modell | 520 |
| Produktkategori | Kraftløfter |
| Dimensjon A | 24.00 in |
| Dimensjon B | 28,25 tommer |
| Dimensjon C | 19.25 tommer |
| Dimensjon D | 5,00 tommer |
| Dimensjon E | 47,63 tommer |
| Dimensjon F | 16,25 tommer |
| Dimensjon G | 11,75 tommer |
Disse verdiene er transkribert fra Model 520-katalogsiden. Den originale tegningen og kundens faktiske tilhengerdimensjoner bør kontrolleres før produksjonsgodkjenning.
Et dumperløftesystem beveger seg gjennom en skiftende vinkel. Plassen som er tilgjengelig når kroppen er lukket, er ikke nødvendigvis den samme plassen som er tilgjengelig under løfting. Taljen må sitte innenfor rammen, kobles riktig til støttekonstruksjonen og holde seg unna den bevegelige kroppen gjennom hele syklusen.
Av denne grunn bør modell 520 kraftløfteren vurderes som en del av det komplette løftearrangementet i stedet for som en isolert komponent. Tilhengerkroppen, bakre hengsel, frontmonteringsstruktur og hydrauliske koblinger påvirker alle den endelige monteringen.
A-, B- og C-dimensjonene er nyttige når man sammenligner taljen med det tilgjengelige rommet mellom tilhengerrammen og tippkroppen. Mål først tilhengeren i lukket stilling, og kontroller deretter bevegelsesbanen når karosseriet begynner å tippe.
En statisk måling alene kan gå glipp av interferens med tverrbjelker, braketter, slanger eller undersiden av kroppen. Den sikreste gjennomgangen bruker en dimensjonert tegning eller fotografier med nøkkelavstandene markert.
D-, F- og G-referansene hjelper kjøperen å sammenligne taljen med de planlagte støtteplatene, pinneplasseringene og rammeforsterkningen. Disse verdiene skal ikke brukes til å reprodusere et komplett monteringsdesign uten den originale tegningen og prosjektmålene.
Monteringskonstruksjonen må overføre løftereaksjonen inn i tilhengerrammen. Braketttykkelse, pinnejustering og sveisedesign krever derfor separat teknisk gjennomgang.
Katalogen viser dimensjon E som 47,63 tommer for modell 520. Denne målingen er viktig når en tilhenger har begrenset installasjonslengde eller når taljen må plasseres rundt eksisterende rammeelementer.
Sjekk denne dimensjonen sammen med lukket kroppsposisjon, hengselplassering og servicetilgangsrom. Gi rom for inspeksjon og hydraulisk tilkobling i stedet for å designe installasjonen rundt en måling som ikke gir praktisk tilgang.
Modell 520 kraftløfter er egnet for diskusjoner om dumper-tilhengerløftesystem der kjøperen trenger en definert katalogreferanse og et dimensjonalt grunnlag for monteringsgjennomgang. Det kan vurderes for OEM-tilhengerkonstruksjoner, erstatningsprosjekter og systemredesign, med forbehold om bekreftelse av det komplette mekaniske og hydrauliske arrangementet.
Den medfølgende Model 520-katalogsiden viser dimensjonsreferanser, men gir ingen verifisert kapasitet, arbeidstrykkverdi, levetidstall eller sertifisering for denne modellen. Disse detaljene må bekreftes for det faktiske prosjektet i stedet for å utledes fra modellnummeret.
En nyttig forespørsel om modell 520 kraftløft bør omfatte:
- Tilhengertype og dimensjoner på dump
- Ledig plass mellom rammen og kroppen
- Bakre hengselposisjon og frontmonteringspunkter
- Pinnesentre og brakettdimensjoner
- Lukket og arbeidsstilling for dumpkroppen
- Eksisterende pumpe, ventiler, slanger og styringer, dersom dette er en erstatning
- Bilder eller dimensjonert tegning av gjeldende installasjon
- Nødvendig løftesekvens og driftsmiljø
Denne informasjonen lar leverandøren diskutere montering uten å gjette på skjulte strukturelle detaljer.
Modell 520 kraftløfter bør velges gjennom monteringsgjennomgang i stedet for matching av modellnummer alene. Katalogdimensjonene – spesielt 47,63-tommers E-dimensjon, 24,00-tommers A-dimensjon og 11,75-tommers G-dimensjon – gir et nyttig utgangspunkt for å sjekke en dumpertilhengerinstallasjon.
For et nøyaktig tilbud, send tilhengertegning, monteringsmål og eksisterende hydraulikkinformasjon til HCIC. Den endelige avgjørelsen bør baseres på det komplette løftearrangementet og siste tekniske tegning.
HCIC utvikler og produserer hydrauliske sylindre og kraftenheter for kjøretøy og industrielle applikasjoner. For et Model 520-prosjekt kan HCIC se gjennom den tilgjengelige installasjonsinformasjonen og identifisere de tekniske detaljene som kreves for et OEM- eller erstatningstilbud.
