Enkeltvirkende vingepumper er mye brukt i hydrauliske systemer med middels trykk på grunn av deres jevne strømningseffekt og stabile drift.
Å forstå deres arbeidsprinsipp hjelper til med å optimalisere systemdesign og vedlikehold.

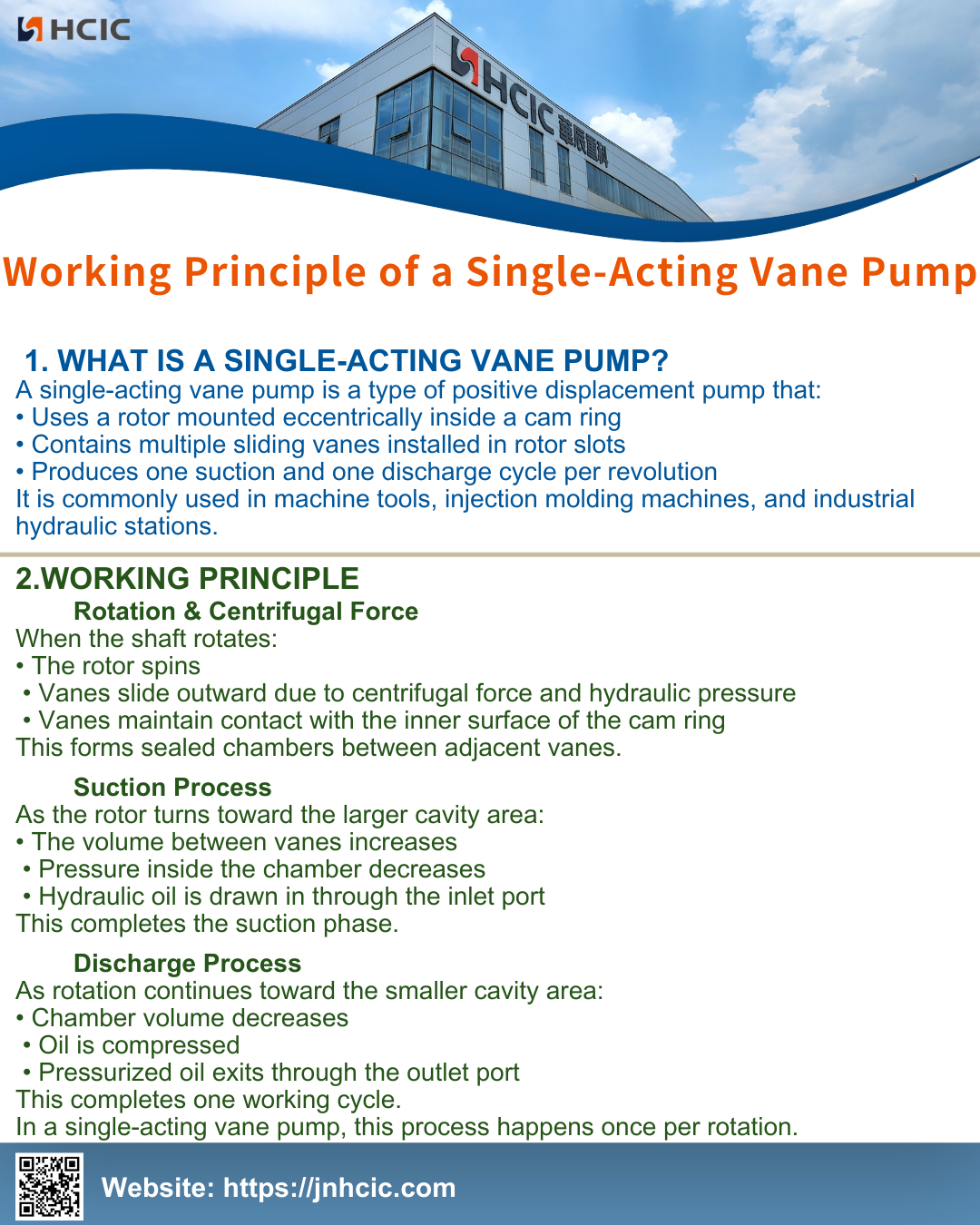

En enkeltvirkende vingepumpe er en type positiv fortrengningspumpe som:
• Bruker en rotor montert eksentrisk inne i en kamring
• Inneholder flere glidevinger installert i rotorspalter
• Gir én suge- og én utløpssyklus per omdreining
Det brukes ofte i maskinverktøy, sprøytestøpemaskiner og industrielle hydrauliske stasjoner.
Når akselen roterer:
• Rotoren snurrer
• Vingene glir utover på grunn av sentrifugalkraft og hydraulisk trykk
• Vingene opprettholder kontakt med den indre overflaten av kamringen
Dette danner forseglede kamre mellom tilstøtende skovler.
Når rotoren dreier mot det større hulromsområdet:
• Volumet mellom skovlene øker
• Trykket inne i kammeret synker
• Hydraulikkolje trekkes inn gjennom innløpsporten
Dette fullfører sugefasen.
Når rotasjonen fortsetter mot det mindre hulromsområdet:
• Kammervolumet reduseres
• Olje er komprimert
• Trykksatt olje kommer ut gjennom utløpsporten
Dette fullfører én arbeidssyklus.
I en enkeltvirkende vingepumpe skjer denne prosessen en gang per rotasjon.
