Sveiset hydraulisk sylinder VS Tie-Rod hydraulisk sylinder

I industrielle hydrauliske systemer er sveisede hydrauliske sylindre og hydrauliske sylindre med strekkstag de to mest brukte aktuatorene. Mange utstyrsprodusenter, innkjøpere og ingeniører befinner seg ofte i et dilemma når de skal velge mellom de to. I virkeligheten er det ikke noe absolutt "bedre" alternativ; alt kommer ned til om det passer det spesifikke applikasjonsscenarioet. Denne artikkelen gir en objektiv sammenligning basert på virkelighetens struktur, ytelse, fordeler, ulemper og applikasjonsscenarier for å hjelpe deg med å ta det riktige valget raskt.

I. Viktige forskjeller i strukturell design

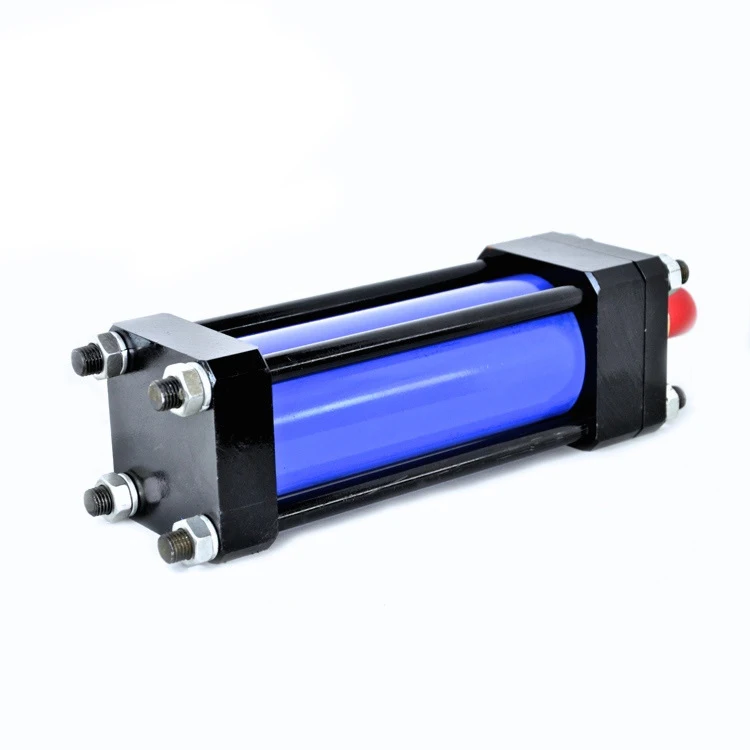

1.1Parallellstag hydrauliske sylindreer sentrert rundt en modulær monteringsdesign. Sylinderrøret og endestykkene er sikret med flere høystyrke strekkstenger, med hele strukturen holdt sammen av boltede forbindelser, uten storskala sveising. Disse produktene følger generelt internasjonale standarder, og tilbyr sterk utskiftbarhet. Den typiske borestørrelsen går fra 30–200 mm, arbeidstrykket ligger på 7–21 MPa, og slaglengden går sjelden over 3 meter.

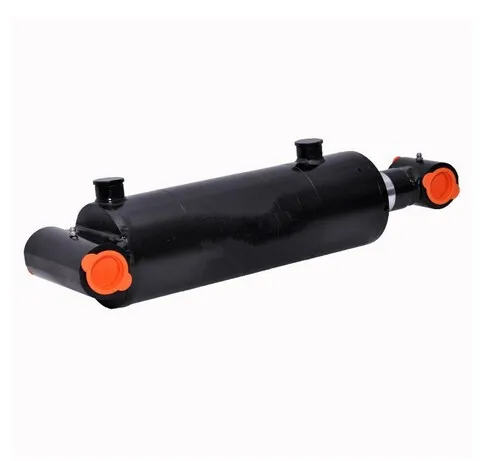

1.2 Sveisede hydrauliske sylindrebruk en integrert sveiset struktur i stedet. Sylinderrøret og endestykkene deres er smeltesveiset direkte, uten eksterne strekkstenger for å begrense stivheten. Vi bygger dem med tykkere sømløse stålrør, slik at standard trykkklassifiseringer når 16–31,5 MPa, og tilpassede tunge enheter kan nå 35 MPa. Borestørrelsen er maksimalt 500 mm, og slaglengden kan gå godt over 6 meter – perfekt for tunge og lange slag.

II. Tie-Rod Hydraulic Sylinder: Høy standardisering og enkelt vedlikehold

2.1 The biggest advantage of tie-rod hydraulic cylinders lies in their high versatility, easy disassembly, and low maintenance costs. From what I’ve seen on factory floors, replacing seals or pistons on these cylinders is a straightforward job. You don’t need any specialized welding gear—just a set of standard tools and a basic understanding of how hydraulics work. Even a general maintenance tech can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines moving. Even a general maintenance technician can handle routine checks and part swaps, which cuts down on equipment downtime and keeps production lines running smoothly.

2.2 Takket være den enkle strukturen kan slitedeler som tetninger og styrehylser byttes ut raskt – ikke behov for profesjonelt sveiseutstyr eller fancy verktøy. Selv en generell mekaniker kan avslutte vedlikeholdet, noe som effektivt reduserer utstyrets nedetid.

2.3 Begrensningene deres er imidlertid også ganske klare: begrenset trykkkapasitet og bare gjennomsnittlig slagfasthet.I miljøer med langvarig vibrasjon og hyppige støt er strekkstengene utsatt for strekking og mutterne til å løsne, noe som kan føre til oljelekkasje eller redusert presisjon. Derfor er de mer egnet for applikasjoner med moderat trykk, et rent miljø og stabil belastning.

III. Sveiset hydraulisk sylinder: høy styrke og tilpasningsevne til tøffe forhold

3.1 Sveisede hydrauliske sylindre, med sin strekkstangfrie, helsveisede konstruksjon, gir en mer kompakt design og overlegen stivhet. De tåler større sidebelastninger og slagkrefter, og holder ytelsen jevn i tøffe miljøer som høye temperaturer, tungt støv, høy luftfuktighet og tunge belastninger. Innenfor samme installasjonsplass kan en sveiset sylinder romme en større boring og et lengre slag.

3.2 Den største ulempen er at reparasjon på stedet er nesten umulig hvis sylinderhuset eller sveisene er skadet. Fabrikkarbeid er nødvendig, noe som fører til lengre nedetid og høyere vedlikeholdskostnader. I tillegg, på grunn av deres høye grad av tilpasning, er de mindre fleksible i masseproduksjon sammenlignet med strekkstagsylindre.

IV. Hvordan velge for praktiske bruksscenarier

4.1 Hydrauliske sylindre med strekkstang er mer egnet for:

Automatiseringsutstyr, maskinverktøy, sprøytestøpemaskiner og pakkemaskineri

Små og mellomstore hydraulikksystemer og standardutstyr

Scenarier som krever høy vedlikeholdskomfort og korte leveringstider

4.2 Sveisede hydrauliske sylindre er mer egnet for:

Anleggsmaskiner, gruvemaskiner og metallurgisk utstyr

Marint, offshore, solcelleanlegg og vindkraft tungt utstyr

Høytrykks-, langslags-, tøffe forhold og ikke-standard tilpassede prosjekter

V. Sammendrag av utvalg: Det beste valget er basert på arbeidsforhold

For å oppsummere valglogikken fra den virkelige verden:

Hvis arbeidstrykket er under 21 MPa, er applikasjoner standard, og enkelt vedlikehold er toppfokus → gå for en hydraulisk sylinder med strekkstang.

Hvis arbeidstrykket overstiger 21 MPa, støtene er harde, trangt om plassen eller omgivelsene er røffe → velg en sveiset hydraulisk sylinder.

Begge er solide og velprøvde produkter. Bare når du parer sylinderen med faktiske jobbkrav, bruksinnstilling og langtidspleie kan du få best mulig verdi og redusere feilene til et minimum.
