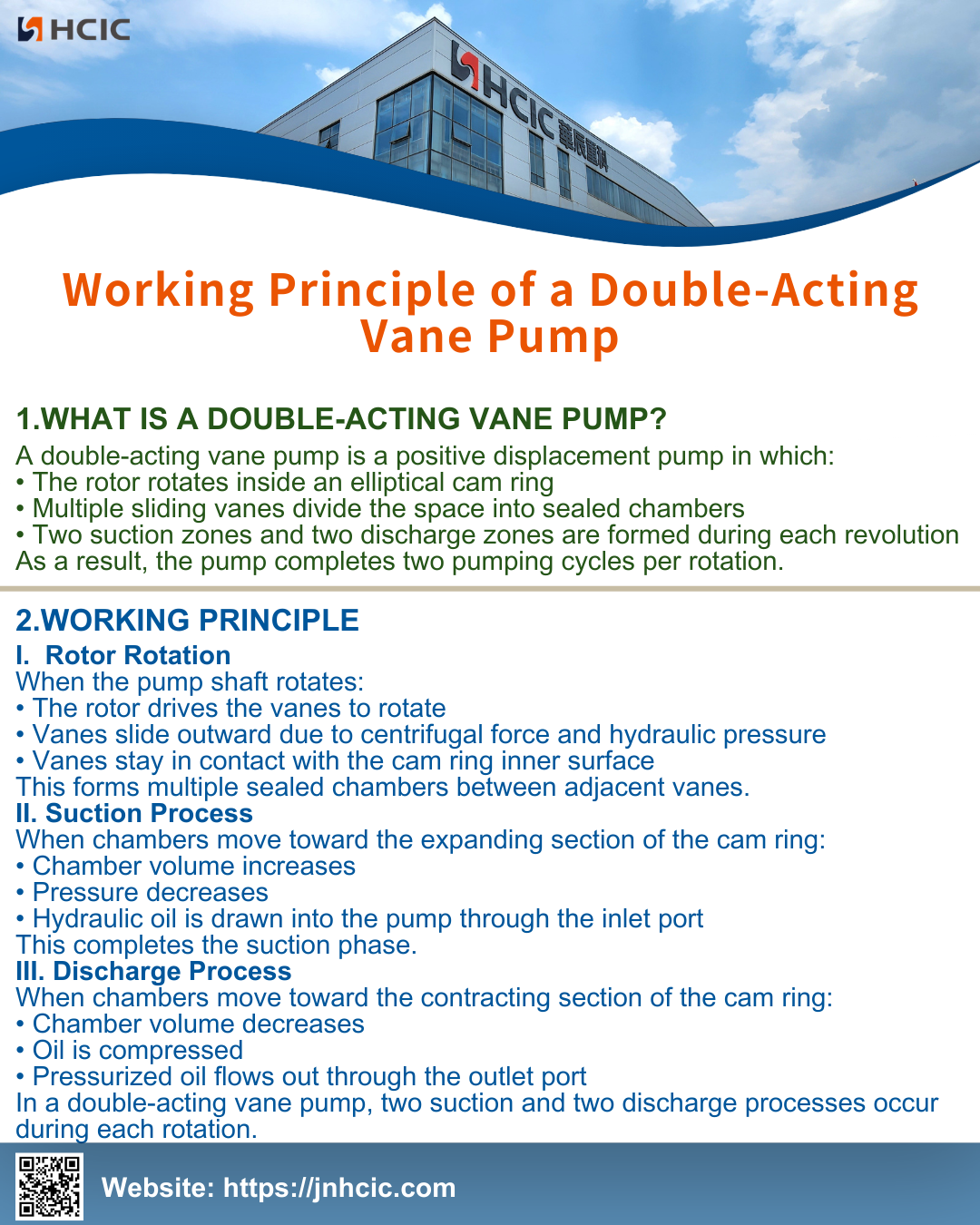

En dobbeltvirkende vingepumpe er en positiv fortrengningspumpe der:
• Rotoren roterer inne i en elliptisk kamring
• Flere skyvevinger deler rommet i forseglede kammer
• To sugesoner og to utløpssoner dannes ved hver omdreining
Som et resultat fullfører pumpen to pumpesykluser per rotasjon.
Når pumpeakselen roterer:
• Rotoren driver skovlene til å rotere
• Vingene glir utover på grunn av sentrifugalkraft og hydraulisk trykk
• Vingene holder kontakt med kamringens indre overflate
Dette danner flere forseglede kamre mellom tilstøtende skovler.
Når kamre beveger seg mot den ekspanderende delen av kamringen:
• Kammervolumet øker
• Trykket synker
• Hydraulikkolje trekkes inn i pumpen gjennom innløpsporten
Dette fullfører sugefasen.
Når kamre beveger seg mot den sammentrekkende delen av kamringen:
• Kammervolumet reduseres
• Olje er komprimert
• Trykksatt olje strømmer ut gjennom utløpsporten
I en dobbeltvirkende vingepumpe skjer det to suge- og to utløpsprosesser ved hver rotasjon.
