En enkeltvirkende pneumatisk sylinder produserer kun skyvekraft eller arbeidskraft i én enkelt retning. Den bruker en innebygd fjær, eller eksterne krefter som tyngdekraft, vekter eller mekanisk bevegelse for å trekke stempelet tilbake til startstedet.
Disse sylindrene har kun én luftinntaksport, som mater trykkluft inn i kammeret for å skyve stempelet til målposisjonen.
Enkeltvirkende pneumatiske sylindre er bygget for enveisarbeidsoppgaver, vanlige bruksområder inkluderer klemming, posisjonering av deler, merking, korte slagbevegelser og lett monteringsarbeid.

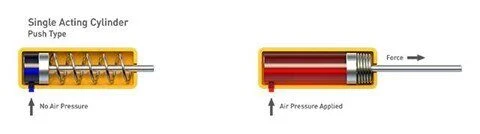

(1). Påføringen av lufttrykk produserer en skyvekraft, og "skyver" dermed stemplet:

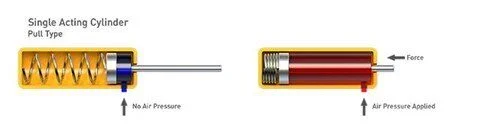

(2). Påføring av lufttrykk produserer en skyvekraft, og "trekker" dermed stemplet:
Enkel, grei konstruksjon
Kompakt, plasseffektiv konstruksjon
Lavere kostnader for reguleringsventiler og luftledningsrør
Bruker halvparten av trykkluften kontra en dobbeltvirkende sylinder av samme størrelse
Fjærretursiden er åpen for omgivelsesluft, og slipper inn støv og rusk, noe som forårsaker havari og forkorter sylinderens levetid
Vårytelsen svekkes over tid, noe som fører til ustabile slagsluttposisjoner
Borediameter og slaglengde er begrenset av indre fjærstørrelse og styrke
Litt fall i skyvekraften, siden fjæren motstår stempelets foroverbevegelse

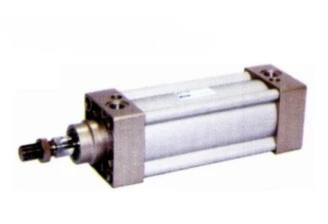

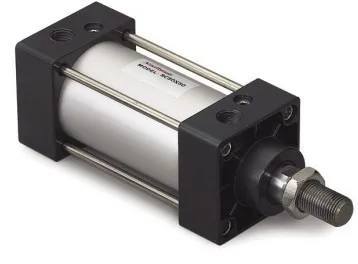

En dobbeltvirkende pneumatisk sylinder genererer kraft i begge retninger, skyver stempelet utover og trekker det tilbake innover.
Denne designen kommer med en luftport i hver ende, og leder høytrykksluft mellom de to portene for å drive stemplet frem og tilbake. Den er uunnværlig for oppgaver som krever toveis bevegelse, som å åpne og lukke industriporter og spjeld.
Dobbeltvirkende sylindre er de mest brukte lineære aktuatorene, og står for omtrent 95 % av sylindrene som brukes i pneumatiske kontrollsystemer.
De er det optimale valget for tunge operasjoner, lange slag og høye krav som enkeltvirkende sylindre ikke kan tilfredsstille. Små dobbeltvirkende modeller fungerer også for jobber som krever presise, faste endeposisjoner på både forlengelses- og tilbaketrekningsslag.

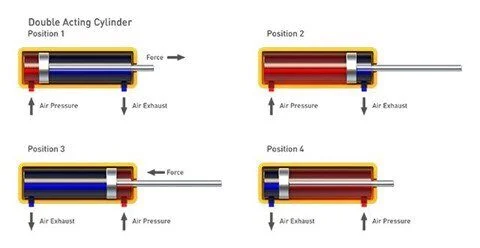

Slik fungerer de:
- Nesten alle ISO-standard pneumatiske sylindre bruker den dobbeltvirkende designen
- Større utvalg av borestørrelser og slaglengder enn enkeltvirkende modeller
- Mange tilpassede modifikasjoner for den dobbeltvirkende basen
- Ingen innebygd lås for å holde stempelet stødig ved midtslagsposisjoner
- Luft er komprimerbar, så fôringsapplikasjoner trenger en hydraulisk slavesylinder for jevn, jevn bevegelse
- Langslagsenheter trenger ekstra stempelstangstøtte for å stoppe bøyningen og holde driften jevn
