Du har en død sylinder på en maskin. Maskinen er nede. Du trenger en erstatning, raskt.
Bestill uten å måle og du gambler: den nye sylinderen har riktig boring, men feil slag - den bunner før jobben er gjort. Eller nåleøynene er en kvart tomme for små. Eller portene er feil tråd. Maskinen står nede ytterligere to uker mens feil del går tilbake.
En nøye måling tar førti minutter. Det gjør «jeg tror det er så stort» til en tegning en fabrikk kan bygge etter. Hver time du bruker på å måle er en time du ikke bruker på å vente på en erstatning som ikke passer.
Denne veiledningen dekker de seks målingene du trenger: boring, stang, slag, totale lengder, montering og porter.
- Kalipere (en billig 6-tommers digital skyvelære er greit)
- Et målebånd eller stållinjal
- En penn og papir (eller telefonen din)
- Et kamera
- Ren fille - tørk av stangen og portene før du måler
Ikke noe eksotisk. Et butikkgulv har alt dette.
Boringen er den indre diameteren til tønnen - delen stempelet glir inn i. Det bestemmer sylinderens kraft.
Stempelareal = π × (boring/2)²
To eksempler for å vise hvorfor det er viktig:
- 3" boring ved 2000 PSI → 14 137 lbs skyvekraft
- 4" boring ved 2000 PSI → 25 133 lbs skyvekraft
Samme trykk, 78 % mer kraft. Derfor er boringen det første tallet en fabrikk ber om.
Slik måler du:Hvis sylinderen er demontert, skyver innsiden av tønnen direkte. Hvis den fortsatt er montert, ikke tving den - boringen er ofte stemplet på tønnen eller på dataplaten. Se etter en stempling som "3,00 BORE" eller et modellnummer. Send oss et bilde av enhver stempling; vi kan lese boringen fra modellen.
Stangdiameteren er viktig av to grunner: styrke og tetningspasning.

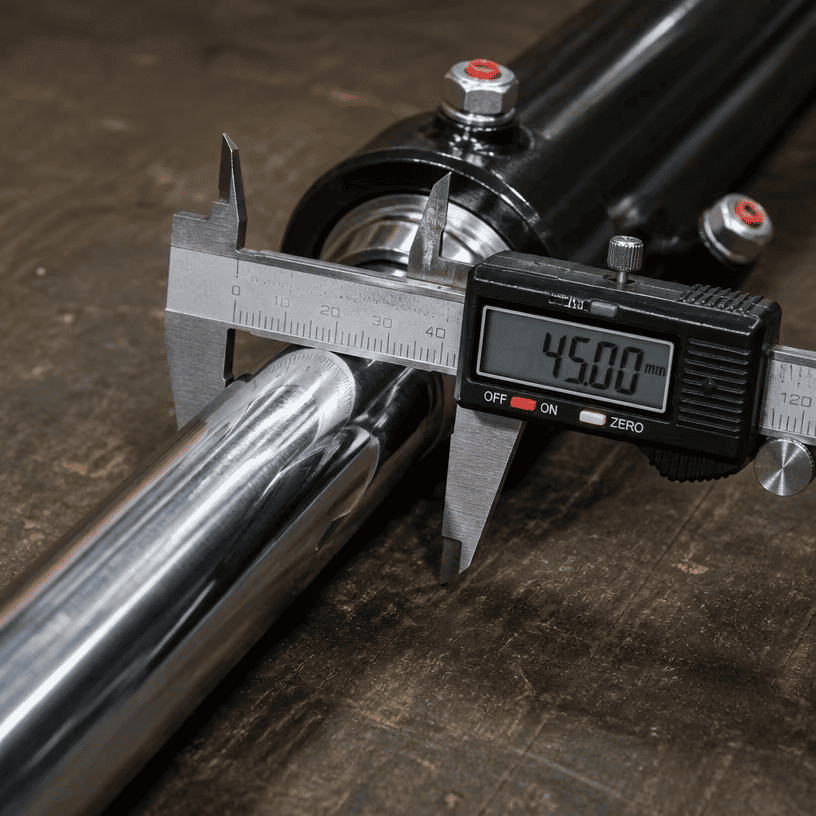

Slik måler du:Kaliper stangen der den er ren - nær kjertelen, ikke på spissen der den kan bæres. Rengjør den først. En støvete stang måler større enn den er.
Sjekk for slitasje. Hvis stangen viser kraftige riss, groper eller et slitt trinn der selen rir, si det i forespørselen din. En slitt stang betyr at maskinen kan ha et feiljusteringsproblem - den nye sylinderen vil slites på samme måte hvis årsaken ikke er løst.

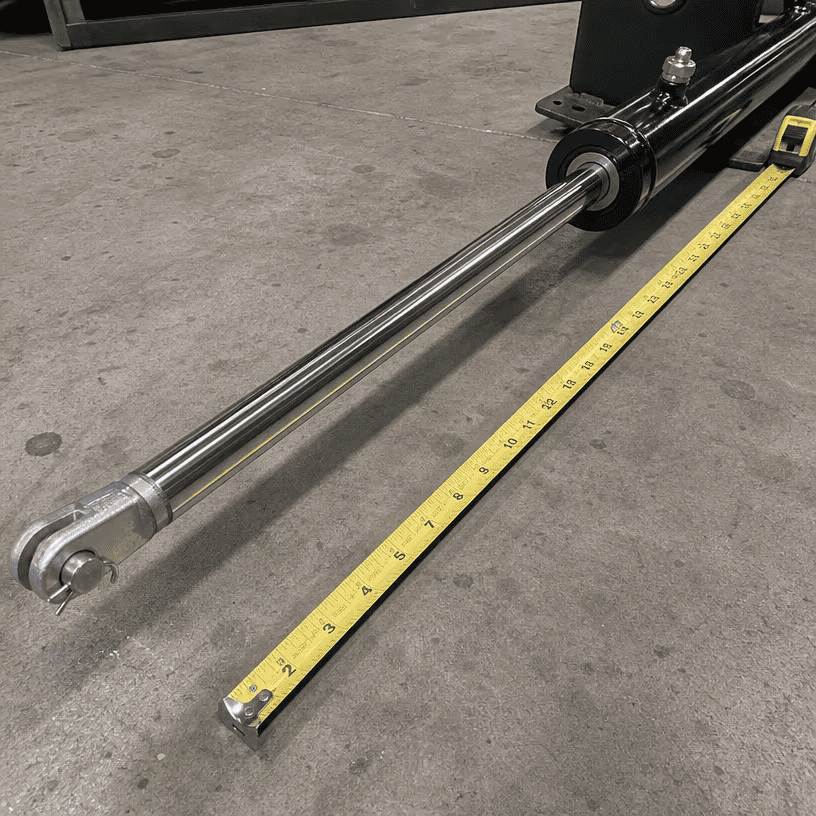

Slaget er avstanden stangen tilbakelegger, fra helt tilbaketrukket til helt uttrukket. Det er her de fleste målefeil skjer.
Feil vei:Gjetter fra den synlige stangen når sylinderen er av maskinen.
1. Mål sylinderen helt tilbaketrukket — ende til ende, stift senter til stift senter. Kall dette R.
2. Mål sylinderen helt utstrukket — ende til ende, stift senter til stift senter. Kall dette E.
3. Slag = E − R (for en standard sylinder er stangvandringen lik forskjellen i total lengde mellom forlenget og tilbaketrukket).
Eksempel: tilbaketrukket 24 tommer, forlenget 60 tommer → slag 36 tommer.
Hvis sylinderen er på maskinen, kan du måle slaget på plass: merk stangen ved kjertelen, strekk helt ut, mål den eksponerte stangen - den eksponerte lengden er slaget.
Bland aldri enheter. Mål alt i tommer eller alt i millimeter. En sylinder oppgitt med 36" slaglengde og 900 mm slaglengde er ikke den samme sylinderen.
Montering er hvordan sylinderen festes til maskinen. Dette er den nest vanligste kilden til feil ordre.

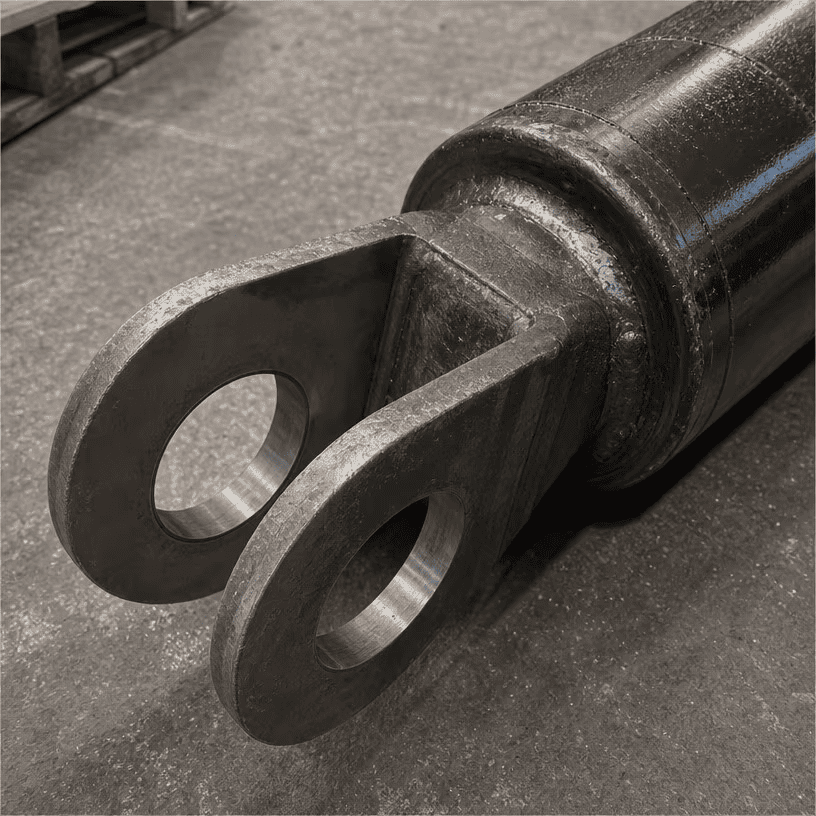

Nåleøye (gaffel): Mål diameteren på knappenålshullet og bredden mellom ørene. Legg også merke til avstanden fra pinnehullets senter til enden av tønnen/stangen - fabrikkene bygger fra disse dimensjonene.
Kryssrør: Mål rørets ytre diameter og avstanden mellom rørendene.
Flens eller tapp: Legg merke til bolthullmønsteret, boltstørrelsen og flenstykkelsen. For tappene, tappens diameter og posisjonen til tappen langs løpet.
Viktigst: pinnen sentreres. Når du gir totale lengder (inntrukket og forlenget), gi dem pinnesenter til pinnesenter - det er dimensjonen maskinen faktisk ser. Måling på utsiden av øynene legger til tykkelsen på nålens øye to ganger og erstatningen din blir for lang.
Portene er der slangene kobles til. Tar tråden feil og ingenting passer.
Fire vanlige standarder: SAE (UNF-gjenger), NPT (konisk rør), BSP (britisk parallell) og metrisk.

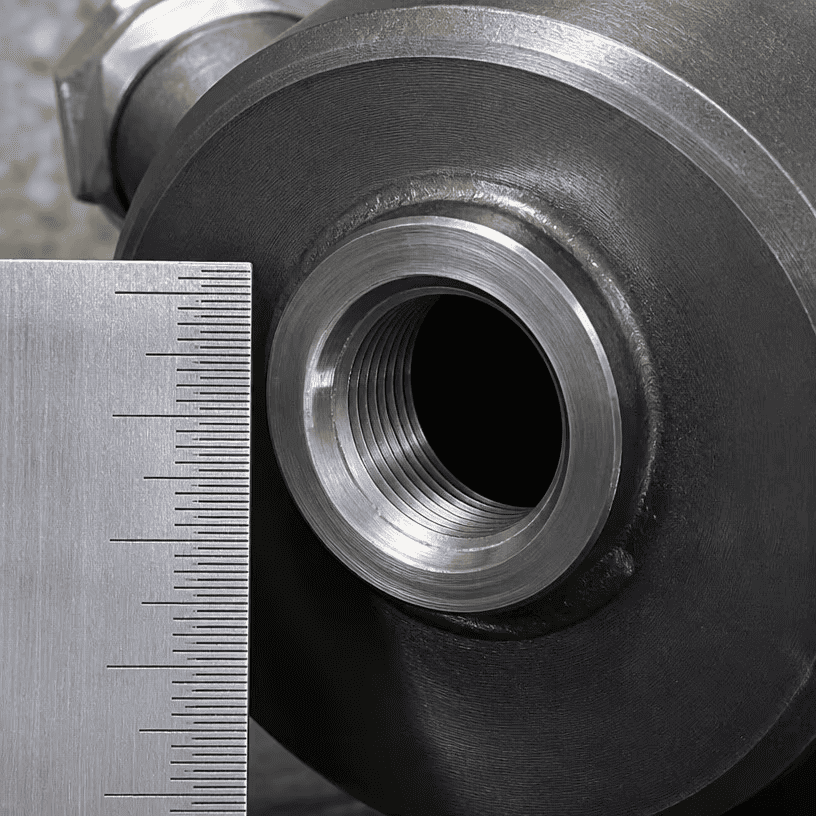

Slik måler du: Kaliper portdiameteren, og tell deretter gjengene over en tomme (for tommer) eller 10 mm (for metriske). Sammenligne
| Tråd | Typisk størrelse på sylindere | Notater |
|---|---|---|
| SAE O-ring (JIC-stil) | #6, #8, #10 | Rett, O-ring forsegler ansiktet |
| PT | 1/4", 3/8", 1/2" | Konisk, tetninger på gjengene |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Parallell eller konisk britisk standard |
| Metrisk | M18×1,5, M22×1,5 | Rette metriske gjenger |
Ikke sikker? Photograph porten med en linjal ved siden av og send bildet. Vi identifiserer tråden fra bildet — raskere og sikrere enn å gjette.
1. Måle slag feil — gjett i stedet for å måle tilbaketrukket og forlenget lengde.
2. Måling av den totale lengden til utsiden av øynene – bruk alltid nål senter mot stift senter.
3. Blanding av tommer og millimeter — én sylinder oppgitt i to enhetssystemer.
4. Måle en slitt stang - stangen er tynnere der den har slitt; rengjør den og mål ved kjertelenden.
5. Glem pinnediametrene - boringen er riktig, monteringshullene er feil, og sylinderen vil ikke feste seg.
6. Ingen bilder – et bilde av sylinderen, dataplaten, monteringen og portene svarer på halvparten av spørsmålene før du i det hele tatt sender tallene.
Fyll ut dette og send det sammen med din forespørsel:
| Mål | Verdi | Enhet (in / mm) |
|---|---|---|
| Kjede | ||
| Stang diameter | ||
| Slag | ||
| Tilbaketrukket lengde (nål senter til stift senter) | ||
| Forlenget lengde (stift senter til stift senter) | ||
| Monteringstype (stiftøye / gaffel / tverrrør / flens / tapp) | ||
| Pin hull diameter (hvis pin eye) | ||
| Portgjenger (SAE / NPT / BSP / metrisk) | ||
| Portstørrelse | ||
| Bilder vedlagt? (sylinder, dataskilt, montering, porter) |
Send arbeidsarket, pluss:
1. Bilder av sylinderen — sidevisning, monteringsender, porter, dataskilt
2. Eventuell stempling eller delenummer på tønnen
3. Maskinens merke og modell, hvis kjent
Vi bygger erstatninger fra målene dine, eller vi krysshenviser delenummeret mot katalogen vår – avhengig av hva som gir deg den riktige sylinderen raskere. Hvis noe i målingene dine ikke stemmer, vil ingeniørene våre spørre før vi kutter stål. Vi gjetter ikke.
Jinan Huachen Industrial Co., Ltd. Grunnlagt 1998. Jinan, Shandong, Kina. Tre fabrikker. 300+ ansatte. 25+ ingeniører. Eksporter til over 50 land. Vi bygger hydrauliske sylindre og kraftenheter - teleskopiske, strekkstag, sveisede, renovasjonsbiler, tippvogner og spesialtilpassede erstatninger bygget etter dine mål. ISO 9001:2015. Intern honing, QPQ-behandling og trykktesting.
David Song - Eksportavdelingen
- WhatsApp / telefon: +86 153 7619 8599
- E-post: davidsong@mail.huachen.cc
- Nettsted: http://jnhcic.com/
- Adresse: Building A9, Yinfeng International Biology City, nr. 1177 Chunlan Road, High-tech Zone, Jinan City, Shandong-provinsen, Kina
Send arbeidsark og bilder. Vi svarer med en monteringssjekk og et tilbud innen 24 timer på virkedager.
