Når enhydraulisk sylinderbegynner å lekke, er det første svaret ofte å bestille en ny pakning. Det kan gjenopprette maskinen kort, men det forklarer ikke hvorfor den originale forseglingen mislyktes. Hvis stangen er risset, sporet er skadet eller tetningen ble installert feil, kan en ny tetning svikte på samme sted.
Før du rengjør delene, noter lekkasjestedet, driftstilstanden, syklusretningen, væsketemperaturen og tiden siden siste reparasjon. Fotografer den eksterne lekkasjen og merk orienteringen til de fjernede delene. Små detaljer kan forsvinne under demontering.
En feilvurdering bør skille synlig bevis fra antagelser. En skadet forsegling kan vise hva som skjedde ved kontaktflaten, men den kan ikke identifisere den opprinnelige årsaken i seg selv.
Væske som dukker opp rundt stangen ved glanden, retter vanligvis oppmerksomheten mot stangtetningen, viskeren, guiden, stangoverflaten eller kjerteltilstanden. Sjekk om lekkasjen oppstår under forlengelse, tilbaketrekking, tomgangsholding eller alle tre tilstandene.
Væske ved glandskjøten kan være relatert til en statisk tetning, festemiddeltilstand, skjøtoverflate eller monteringsproblem. Ikke klandre automatisk den dynamiske stangtetningen når væsken kommer fra et stasjonært grensesnitt.
En sylinder kan miste holdeevnen eller drive uten synlig ekstern olje. Mulige årsaker inkluderer skade på stempeltetningen, slitasje mellom stempelet og røret, ventillekkasje eller et problem på systemnivå. En kontrollert test er nødvendig før sylinderen identifiseres som eneste årsak.

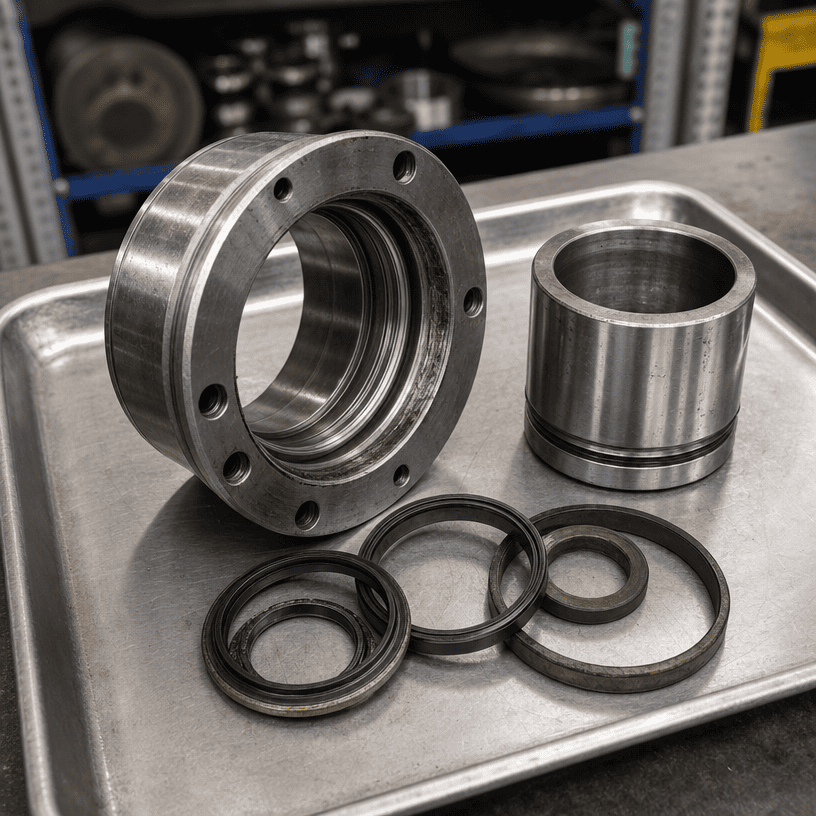

Hold de fjernede forseglingene i den rekkefølgen og retningen de kom ut. Separate stangtetninger, vindusviskere, føringsringer, stempeltetninger og statiske tetninger. Bruk ren emballasje og merk stangenden, trykksiden og installasjonsretningen der dette er kjent.
Ikke strekk en elastomerforsegling unødvendig under fjerning. Ikke skjær gjennom det nøyaktige området som må inspiseres. Hvis en forsegling har fragmentert, behold alle gjenvunnede deler og legg merke til om materiale manglet.
Formålet med dette trinnet er enkelt: forseglingen må forbli bevis, ikke bli en usporbar reservedel på en skitten benk.
En avrundet leppe kan indikere langvarig glidekontakt, men det bør tolkes sammen med stangens tilstand, smøring og driftshistorikk. Et glatt utseende alene beviser ikke for høyt trykk eller feil materiale.

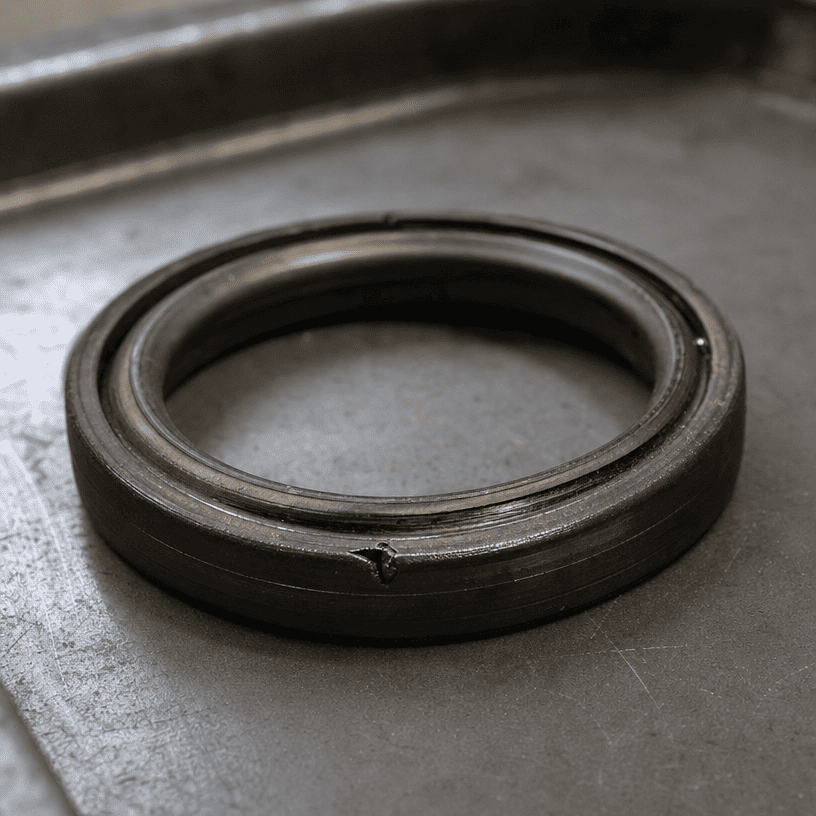

Et rent kutt kan peke på installasjonsskade, en skarp kant, en gjenge eller kilespor som krysser tetningen, eller fremmedlegemer som kommer inn under monteringen. Inspiser banen som brukes til å installere tetningen i stedet for å bytte ut tetningen uten å sjekke inngangsgeometrien.
En tetning som har blitt tvunget inn i et klaringsgap kan vise en tynn trukket kant, en klemt del eller manglende materiale. De mulige bidragsyterne inkluderer for stor klaring, trykkforhold, skadede spor, feil tetningsorientering eller en inkompatibel tetningsprofil.
Herding eller sprekker kan være assosiert med temperatureksponering, aldring, kjemisk inkompatibilitet eller uegnet lagring. Bekreft væsken, temperaturhistorikken og lagringsforholdene før du velger en erstatningsblanding.
En hovent forsegling kan indikere væskeinkompatibilitet, kontaminering eller temperatureksponering. Riktig diagnose krever originalt tetningsmateriale, væskespesifikasjon og driftshistorikk. Ikke identifiser forbindelsen fra utseende alene.
Partikler presset inn i tetningskanten kan skape en lekkasjebane og kan skrape opp den sammenkoblede overflaten. Inspiser stangen, røret, viskeren, væskerenheten og monteringsområdet. Skifting av tetningen uten å fjerne kilden til partiklene etterlater feilmekanismen på plass.
Sjekk stangen for langsgående riss, groper, korrosjon, kromskader, bulker og et polert bånd der tetningen går. Kjør en ren klut over overflaten først etter å ha fulgt stedets sikkerhetsprosedyre; en grov kant kan skade kluten og inspektøren.
En stang kan se lys ut og fortsatt ha en defekt som skjærer tetningsleppen. Visuell inspeksjon bør støttes av passende målinger når påføringen er kritisk eller overflateskaden er vanskelig å bedømme.
Inspiser pakningshullet, føringsoverflaten og tetningssporene for grader, slitasje, riper og forvrengning. Føreren kontrollerer stangposisjonen; hvis den er slitt, kan tetningen bli tvunget til å tilpasse seg bevegelser som den ikke er designet for å absorbere.
For intern lekkasje eller ustabil holding, inspiser røret, stempeltetningen og sliteflatene. Se etter scoringer, uvanlige kontaktbånd og skader konsentrert på den ene siden. Disse skiltene kan indikere problemer med innretting eller lasting, men konklusjonen bør være basert på den komplette monteringen.
| Bevis | Mulig retning for etterforskning |
|---|---|
| Ett skarpt kutt ved installasjonsveien | Grad, gjenger, kilespor eller feil installasjonsverktøy |
| Skader rundt hele tetningsomkretsen | Tilpasning, trykk, klaring, materiale eller driftstilstand |
| Ensidig slitebånd | Styreslitasje, innretting, stangavbøyning eller ujevn kontakt |
| Partikkelsporer nær leppen | Viskerytelse, væskerenhet eller forurensning av enheten |
| Herdet eller sprukket materiale | Temperatur, aldring, lagring eller væskekompatibilitet |
| Gjentatt feil ved samme slagposisjon | Overflatefeil på stang eller rør på et fast sted |
Dette er utredningsanvisninger, ikke automatiske diagnoser. Et tetningsmønster bør sammenlignes med sylindertegningen, væskedata og driftshistorikk.
En erstatningstetning kan svikte tidlig når den opprinnelige årsaken forblir i maskinen. Vanlige eksempler inkluderer:
- Installere en tetning over en ubeskyttet gjenge eller kilespor
- Etterlater en grad i sporet eller kjertelen
- Gjenbruk av en skadet guide eller visker
- Ignorerer en risset eller korrodert stang
- Velge en tetning uten å sjekke væske- og temperaturkompatibilitet
- Monter tetningen i feil retning
- Å slippe smuss inn i en åpen sylinder under montering
- Tilbakeføring av sylinderen til et feiljustert monteringsarrangement
En reparasjon bør ta for seg den skadede forseglingen og overflaten eller monteringstilstanden som virket på den.
En reparasjon med kun forsegling kan være rimelig når de sammenkoblende overflatene, sporene, føringen og røret er innenfor den nødvendige tilstanden og feilen kan spores til et problem med utskiftbar installasjon.
En bredere sylindergjennomgang er mer passende når stangen er dypt skåret, føringen er slitt, kjertelen er skadet, røret viser unormal slitasje, intern lekkasje fortsetter eller den samme feilen kommer tilbake etter korrekt montering.
Beslutningen bør være basert på inspeksjon og kostnadene ved gjentatt nedetid, ikke bare på prisen på et tetningssett.
For en erstatnings- eller feilanalyse, oppgi:
- Sylindertegning eller klare målmål
- Boring, stangdiameter og slag
- Monteringsdimensjoner og portinformasjon
- Fotografier av hele sylinderen og skadede deler
- Forseglingsposisjon og orientering
- Væsketype og driftstemperaturområde
- Trykk og syklusinformasjon når tilgjengelig
- Beskrivelse av når lekkasjen oppstår
- Historikk om tidligere tetningsutskiftninger
- Tilstanden til stangen, føringen, kjertelen og røret
Klare bevis hjelper til med å skille en forespørsel om dimensjonserstatning fra en rotårsaksgjennomgang.
En mislykket hydraulisk tetning er en registrering av kontakt mellom tetningen, dens sammenkoblingsflater og driftsmiljøet. Ta vare på delene, merk deres orientering, inspiser stangen og føringen, bekreft væske- og temperaturforhold, og separer synlig bevis fra antagelser.
For en OEM-erstatning eller teknisk gjennomgang, oppgi sylinderdimensjonene sammen med fotografier og feilhistorikk. En pålitelig løsning begynner med å forstå hvorfor forseglingen mislyktes, ikke bare å installere en annen.
