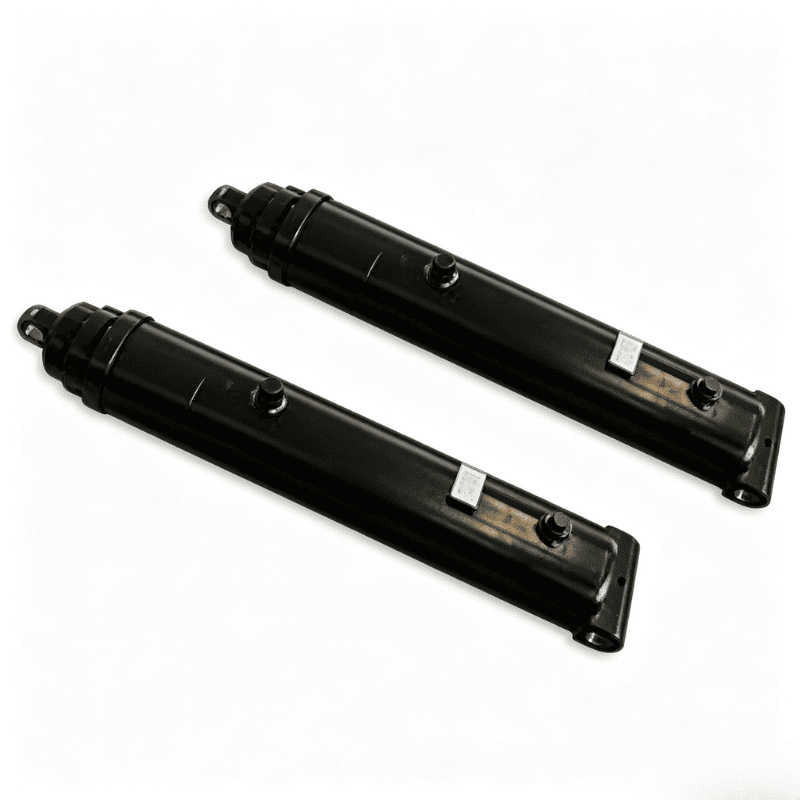

Pin-pin montering heisesylinder for dumper

63-4402-120 er en 4000-serien pin-pin montering heisesylinder for dumper. Dens to-pinners monteringsarrangement er beregnet for en leddet maskininstallasjon der sylinderen arbeider mellom faste monteringspunkter og følger bevegelsen til den tilkoblede strukturen.

HCIC-katalogen viser en 125,31 tommer (3183 mm) utvidet dimensjon, en 84,19 tommer (2138 mm) lukket dimensjon og en 3/4 NPTF-port for denne modellen. Katalogen identifiserer også et selvutluftende design, forhåndslastet V-pakning, en feltjusterbar gjenget hovedmutter og en lengre lagerlengde for stabilitet.

Denne artikkelen dekker bare modell 63-4402-120.

---

I.Tekniske spesifikasjoner

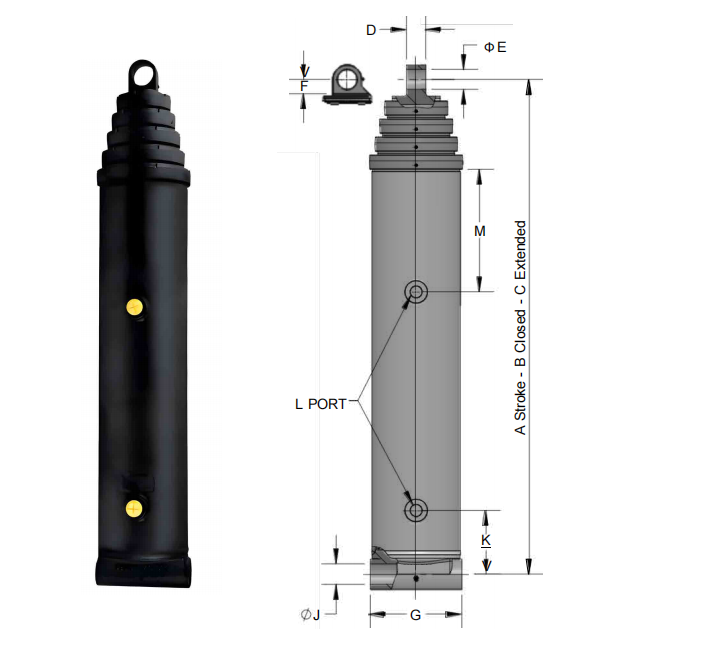

Dimensjonene bruker bokstavene vist i HCIC-katalogtegningen. Bekreft den fullstendige tegningen, stiftdetaljer, hydraulisk trykk og installasjonsklaringer før du legger inn en bestilling.

---

II. Pin-Pin monteringsarrangement

63-4402-120 er installert mellom to maskinstifter. Den ene enden kobles til sylinderkroppen og den andre til stangendemonteringen. Når den hydrauliske kretsen forlenger eller trekker stangen tilbake, overfører stiftsentrene den lineære bevegelsen inn i den tilkoblede tippemekanismen.

Monteringsarrangementet krever nøyaktig montering. Før du skifter ut en eksisterende aktuator, sjekk:

- Lukkede og utvidede pin-senter avstander

- Pinnediameter og lagerbredde

- Gaffeljustering gjennom hele bevegelsen

- Portposisjon og slangebøyeradius

- Klaring rundt hodemutteren og stangenden

- Mekaniske stoppere og mulig sidelast

En korrekt kataloglengde bekrefter ikke i seg selv at sylinderen passer til maskinen. Den komplette monteringstegningen bør godkjennes før produksjon.

---

III. Designfunksjoner oppført av HCIC

3.1 Selvblødende design

Katalogen identifiserer et selvutluftende design for 4000-serien pin-pin sylinder. Denne funksjonen kan hjelpe sylinderen med å frigjøre innestengt luft under igangkjøring når hydraulikksystemet er fylt og betjent i henhold til utstyrsprosedyren.

Systemet trenger fortsatt egnet fylling, luftfjerning og oljerenslighet. Selvblødning fjerner ikke behovet for å inspisere reservoaret, slanger og koblinger.

3.2 Forhåndslastet V-pakning

Sylinderen er oppført med forhåndslastet V-pakning og en selvjusterende bølgefjærspenner. Katalogen identifiserer også en strømførende "Z"-pakning som et alternativ. Det endelige tetningsarrangementet bør bekreftes i henhold til hydraulikkvæsken, temperaturen og driftsforholdene.

3.3 Justering av gjenget hovedmutter og felttetning

Den gjengede hovedmutteren er oppført for ekstra styrke og felttetningsjustering. Dette gir vedlikeholdspersonell et definert servicegrensesnitt for selrelatert arbeid. Før enhver serviceoperasjon, isoler det hydrauliske trykket, støtt den tilkoblede strukturen og følg maskinens sikre vedlikeholdsprosedyre.

3.4 Lengre lagerlengde

HCIC viser en lengre lagerlengde for stabilitet. Dette er relevant for en aktuator som beveger en leddet struktur mellom to pinner. Riktig pinneinnretting, gaffeltilstand og veiledning på maskinsiden er fortsatt nødvendig fordi sylinderen ikke er ment å kompensere for ukontrollert sidebelastning.

---

IV. Arbeidsprinsipp

Hydraulisk trykk virker på stemplet for å skape lineær stangbevegelse. Sylinderens kropp og stangende overfører den bevegelsen gjennom de to pinneforbindelsene. Den hydrauliske pumpen og kontrollventilen bestemmer oljestrømmen, mens kretsens trykkbeskyttelse begrenser driftsforholdene.

For modell 63-4402-120 gir katalogen de lukkede og utvidede dimensjonsverdiene som brukes til å kontrollere tilgjengelig slagkonvolutt. Maskindesigneren må bekrefte at tippkonstruksjonen kan bevege seg gjennom hele området uten å binde seg, bunne ut eller tvinge sylinderen inn i en utilsiktet lastbane.

---

V. Hovedproduktfordeler

- Pin-pin montering for leddet tippeutstyr

- 125,31 tommer / 3183 mm kataloglistet utvidet dimensjon

- 3/4 NPTF hydraulisk port

- Selvblødende design oppført av HCIC

- Forhåndslastet V-pakning med selvjusterende bølgefjærspenner

- Valgfri strømførende "Z"-pakning oppført i katalogen

- Gjenget hovedmutter for ekstra styrke og justering av felttetning

- Lengre lagerlengde for stabilitet

- Tomme og millimeter dimensjoner for installasjonsplanlegging

---

VI. Påføring og tilpasning

4000-serien presenteres i HCIC-katalogen som en hydraulisk tippløsning. Modell 63-4402-120 er egnet for vurdering der utstyret krever en pin-pin sylinder og maskingrensesnittet samsvarer med den oppførte dimensjonale konvolutten.

Kjøperen bør verifisere lastbanen, pinnejustering, driftshastighet, trykk, oljetype og slangeføring. Den lengre utvidede dimensjonen gjør installasjonsplanlegging spesielt viktig: sjekk transport- eller foldet posisjon, full tippeposisjon og alle mellomposisjoner før monteringen bekreftes.

---

VII. Informasjon som kreves for et tilbud

Oppgi følgende detaljer for å få en prosjektspesifikk gjennomgang:

1. Maskintype og tippefunksjon

2. Eksisterende lukkede og forlengede pinnesentre

3. Pinnediameter, gaffelbredde og lagerarrangement

4. Nødvendig arbeidstrykk og pumpestrøm

5. Hydraulikkvæske og driftstemperatur

6. Portorientering og slangeføring

7. Krav om forseglingspreferanse eller væskekompatibilitet

8. Mekanisk stopp og klaringsinformasjon

9. Antall og destinasjon

10. Eksisterende tegning, prøvemålinger eller fotografier

Disse detaljene gjør at sylinderdimensjonene kan kontrolleres mot den faktiske maskinen i stedet for mot et nominelt modellnavn alene.

---
