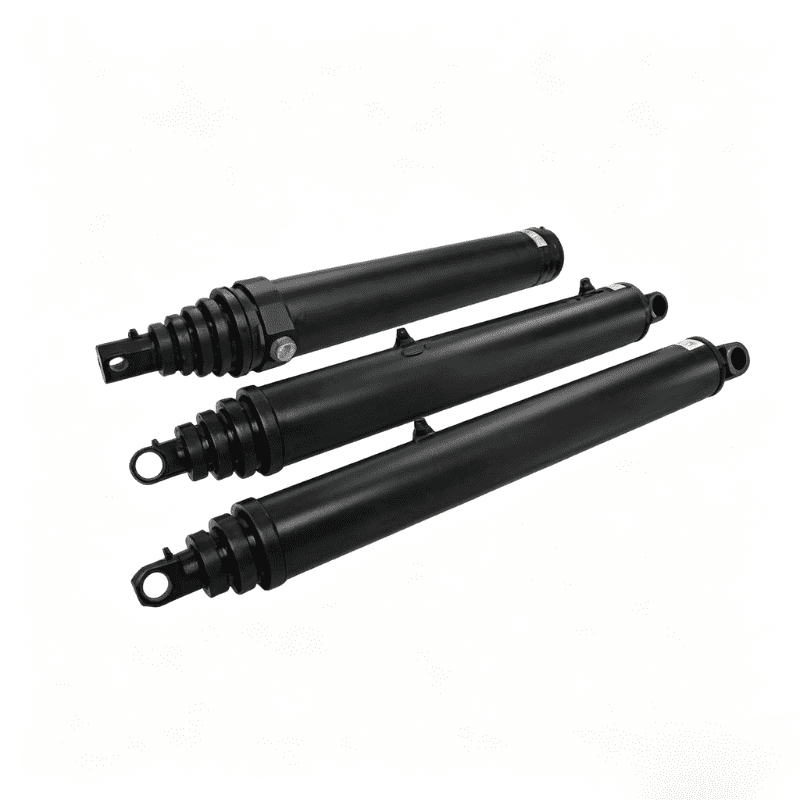

Pin-pin montering tippesylinder for tilhenger

63-4402-104 er en 4000-serien pin-pin montering tippsylinder for tilhenger. Dens pin-til-pin-monteringsformat gjør at sylinderen kan kobles mellom to maskinmonteringspunkter uten å kreve en separat flens- eller fotmonteringsarrangement.

Katalogen viser en 108,56 tommer (2757 mm) utvidet dimensjon, en 71,94 tommer (1827 mm) lukket dimensjon og en 3/4 NPTF-port. Sylinderen bruker også en selvluftende design, forhåndslastet V-pakning og en lengre lagerlengde beregnet på å støtte stabil drift i monteringsarrangementet vist i katalogen.

Denne artikkelen dekker bare modell 63-4402-104.

---

I. Tekniske spesifikasjoner

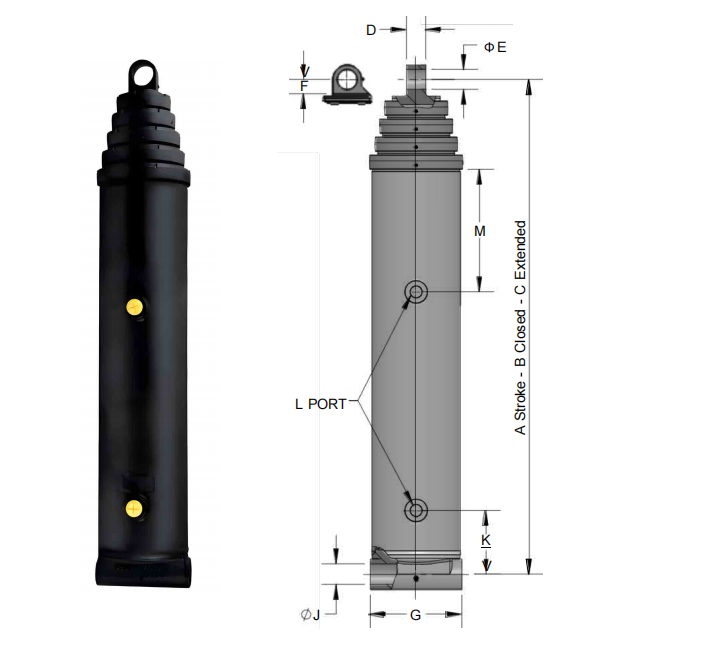

Bokstavene A til M refererer til måltegningen i HCIC-katalogen. Bekreft den fullstendige installasjonstegningen, stiftdimensjoner, arbeidstrykk og hydraulikkkretskrav før du bestiller.

---

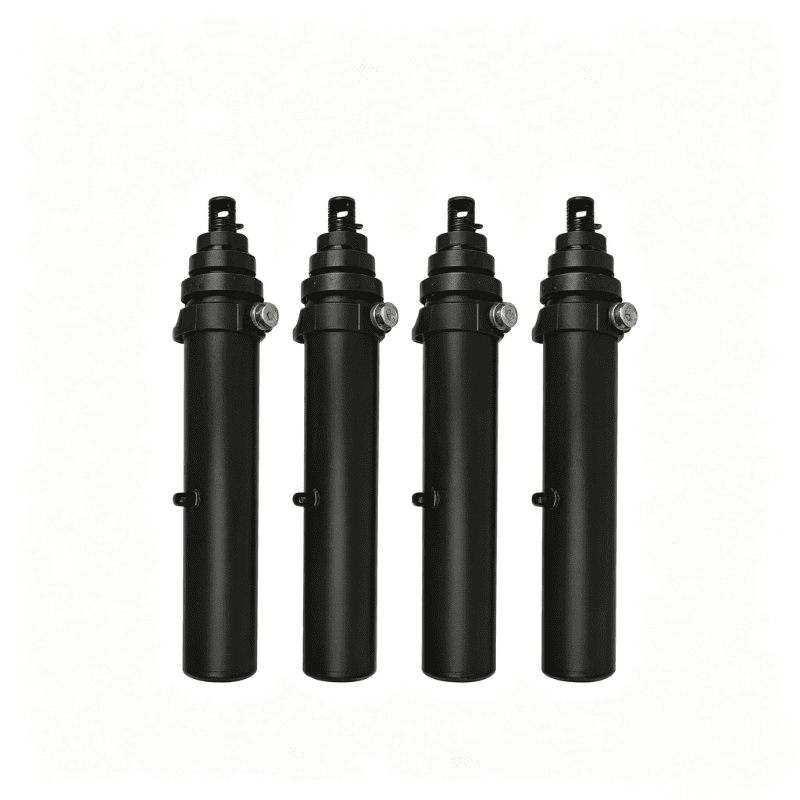

II. Pin-Pin monteringsdesign

En pin-pin hydraulisk sylinder er installert mellom to gaffel- eller knastpunkter. Sylinderhuset og stang-endeforbindelsen overfører maskinbelastningen gjennom tappene. Denne utformingen er vanlig der aktuatoren må følge bevegelsen til et tipplegeme, ledd eller annen leddstruktur.

Passformen bestemmes av mer enn de lukkede og utvidede dimensjonene. Kjøper bør sjekke:

- Pin-senteravstander i begge ender

- Pinnediameter og tilgjengelig lagerbredde

- Gaffelklaring og justering

- Hydraulisk portretning

- Slangebevegelse gjennom hele slaget

- Mekanisk klaring rundt hodet og stangenden

63-4402-104 bør velges fra den godkjente måltegningen i stedet for fra den totale lengden alene.

---

III. Konstruksjonsfunksjoner oppført i katalogen

3.1 Selvblødende design

Katalogen identifiserer et selvblødende design. I praktisk installasjonsarbeid kan dette bidra til å redusere mengden innestengt luft som blir igjen i sylinderen under igangkjøring. Maskinkretsen må fortsatt fylles og renses i henhold til utstyrsprodusentens prosedyre.

3.2 omlastet V-pakning

Det oppførte tetningsarrangementet bruker forhåndsbelastet V-pakning med en selvjusterende bølgefjærspenner. Katalogen identifiserer også en strømførende "Z"-pakning som et alternativ. Den endelige tetningskonfigurasjonen bør bekreftes for hydraulikkvæsken, temperaturområdet og arbeidsforholdene til applikasjonen.

3.3 Gjenget hovedmutter

Den gjengede hovedmutteren er oppført som en funksjon for ekstra styrke og justering av felttetningen. Den gir også et praktisk servicegrensesnitt når inspeksjon eller justering av tetning er nødvendig. Eventuelle feltjusteringer bør følge godkjent vedlikeholdsprosedyre og bør ikke erstatte trykkisolering og sikker demonteringspraksis.

3.4 Lengre lagerlengde

Katalogen viser en lengre lagerlengde for stabilitet. I en pin-pin-installasjon er veiledning viktig fordi aktuatoren følger en bevegelig struktur. Riktig justering og riktig pinnetilstand er fortsatt nødvendig; en lengre lagerlengde gjør ikke sylinderen egnet for ukontrollert sidebelastning.

---

IV. Arbeidsprinsipp

63-4402-104 konverterer hydraulisk trykk til lineær bevegelse. Når olje kommer inn i den aktuelle porten, virker trykk på stempelområdet og driver stangen utover eller innover. Pinnene på stangenden og hetteenden overfører denne bevegelsen til den tilkoblede tippemekanismen.

Den brukbare bevegelsen er definert av de lukkede og utvidede dimensjonene i katalogen. Den hydrauliske ventilen, pumpestrømmen, avlastningsbeskyttelsen og maskingeometrien bestemmer den faktiske hastigheten og kraften som er tilgjengelig under drift.

Sylinderen skal ikke behandles som en uavhengig løfteanordning. Valget må samsvare med den hydrauliske kretsen og den mekaniske strukturen den er festet til.

---

V. Hovedproduktfordeler

- Pin-pin montering for leddet hydraulisk utstyr

- 108,56 tommer / 2757 mm kataloglistet utvidet dimensjon

- 3/4 NPTF hydraulisk port

- Selvblødende design oppført av HCIC

- Forhåndslastet V-pakning med selvjusterende bølgefjærspenner

- Valgfri strømførende "Z"-pakning oppført i katalogen

- Gjenget hovedmutter for ekstra styrke og justering av felttetning

- Lengre lagerlengde for stabilitet

- Lukkede og utvidede dimensjoner tilgjengelig i både tomme- og millimeterenheter

---

VI. Påføring og tilpasning

Katalogen plasserer 4000-serien pin-pin sylinder under hydrauliske tippeløsninger. 63-4402-104 kan vurderes for utstyr der sylinderen må monteres mellom to pinner og den tilgjengelige installasjonskonvolutten samsvarer med katalogdimensjonene.

Før du bekrefter montering, se gjennom hele maskinens bevegelse. Sylinderen må ha nok klaring ved full tilbaketrekning og forlengelse, og tappene må forbli på linje når tippekonstruksjonen beveger seg. Slangeføringen bør også kontrolleres slik at 3/4 NPTF-tilkoblingen ikke utsettes for vridning eller bøyning utover slangeprodusentens grenser.

---

VII. Informasjon som kreves for et tilbud

Send følgende informasjon med din forespørsel:

1. Maskintype og sylinderfunksjon

2. Eksisterende pin-senter dimensjoner

3. Pinnediameter og gaffelbredde

4. Nødvendig lukkede og utvidede lengder

5. Arbeidstrykk og pumpestrøm

6. Hydraulikkvæske og driftstemperatur

7. Portorientering og slangeføring

8. Nødvendig forseglingsalternativ

9. Antall og leveringsdestinasjon

10. Eksisterende sylindertegning eller klare fotografier

En tegning er spesielt viktig når erstatningssylinderen skal passe til en eksisterende tippemekanisme.

VIII. FAQ

---

IX. Om HCIC

HCIC produserer hydrauliske sylindre og hydrauliske kraftenheter for industrielle applikasjoner. Selskapets offisielle nettsted presenterer standard, spesiallagde og tilpassede hydrauliske løsninger.

For en erstatnings- eller OEM-forespørsel, send maskintegningen og de komplette sylinderdimensjonene. HCIC kan gjennomgå monteringskravene før den bekrefter den endelige spesifikasjonen.

---

X. Be om et tilbud

For modell 63-4402-104, send eksisterende sylindertegning, stiftdimensjoner, arbeidsforhold og nødvendig mengde til HCIC for teknisk gjennomgang.
