Se gjennom 53-4592-72 pin-til-pin hydrauliske sylinderdimensjoner, 71,94-tommers slaglengde, 3/4-tommers NPTF-port og 155 lb katalogvekt for OEM-utskiftingsplanlegging.
Stroke:
1.827 mmClosed length:
930 mmExtended length:
2757 mmPort:

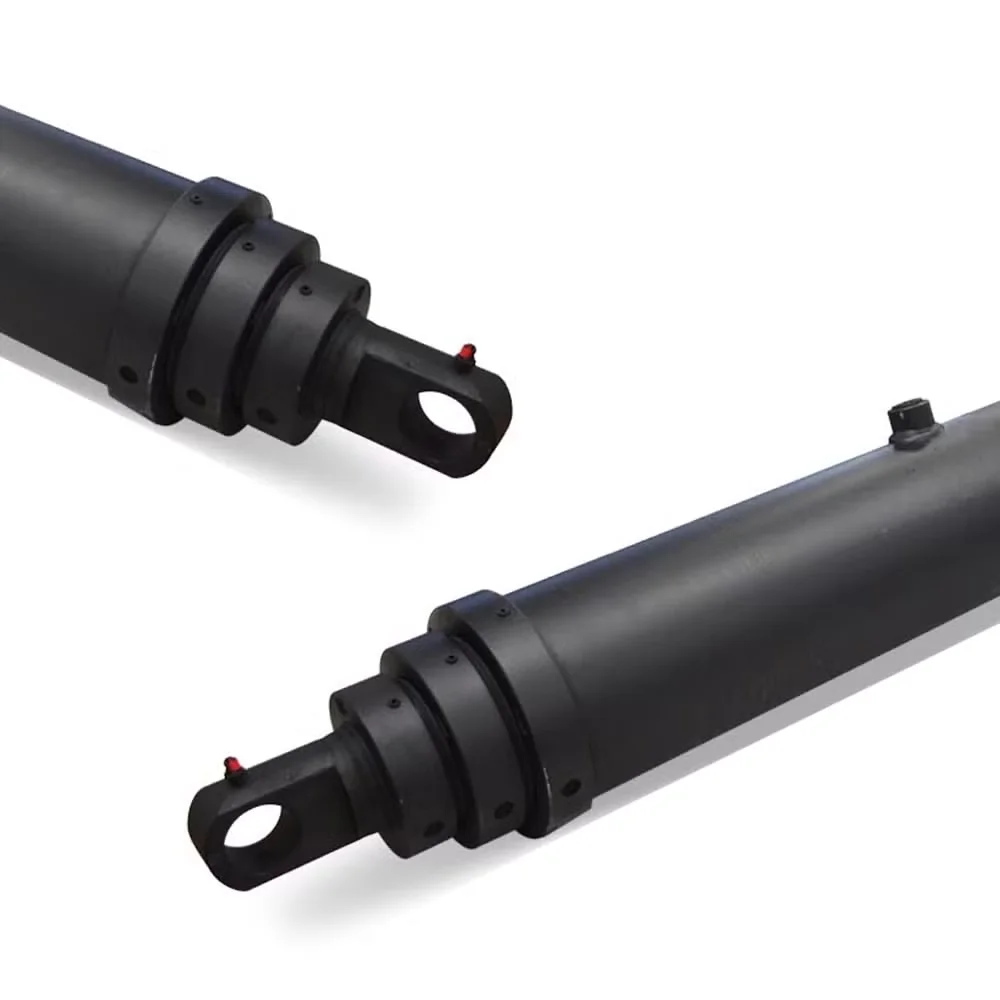

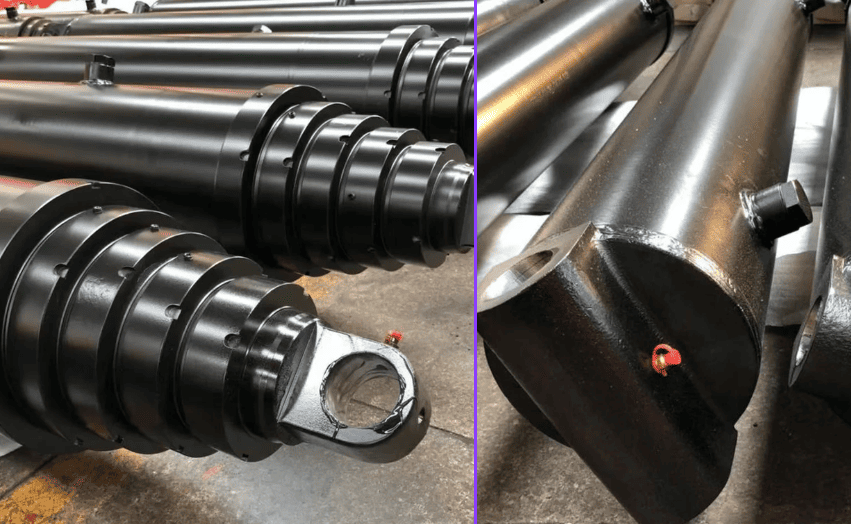

3/4 i NPTFDen 53-4592-72 pinne-til-pinne hydrauliske sylinderen er en 4000-serie modell oppført i HCIC-2026-katalogen. Hovedverdien for et erstatnings- eller OEM-prosjekt er dimensjonal: katalogen identifiserer slag, lukkede og utvidede lengder, monteringsgeometri, port, oljevolum og vekt i én produktrad.
Denne typen sylinder velges ikke av slag alene. Pinnesentrene, monteringsørene, klaringen rundt, hydraulisk tilkobling og tilgjengelig serviceplass må alle matche maskinen. For en kjøper som erstatter en eksisterende enhet, er det sikreste utgangspunktet gjeldende sylindertegning eller et komplett sett med feltmålinger.
| Punkt | Tommers verdi | Metrisk verdi |
|---|---|---|
| Modell | 53-4592-72 | 53-4592-72 |
| Serie | 4000-serien | 4000-serien |
| Slag, A | 71,94 tommer | 1.827 mm |
| Lukket lengde, B | 36,62 tommer | 930 mm |
| Forlenget lengde, C | 108,56 tommer | 2.757 mm |
| Dimensjon D | 1,50 tommer | 38 mm |
| Dimensjon E | 2,06 tommer | 52 mm |
| Dimensjon F | 2,00 tommer | 51 mm |
| Dimensjon G | 7.00 tommer | 178 mm |
| Dimensjon J | 2,06 tommer | 52 mm |
| Dimensjon K | 19.50 tommer | 495 mm |
| Havn | 3/4 i NPTF | 3/4 i NPTF |
Katalogsiden gir ingen universell trykkklassifisering, belastningsgrad eller maskinspesifikk ytelsesgaranti for denne modellen. Disse kravene må bekreftes for det faktiske utstyret.

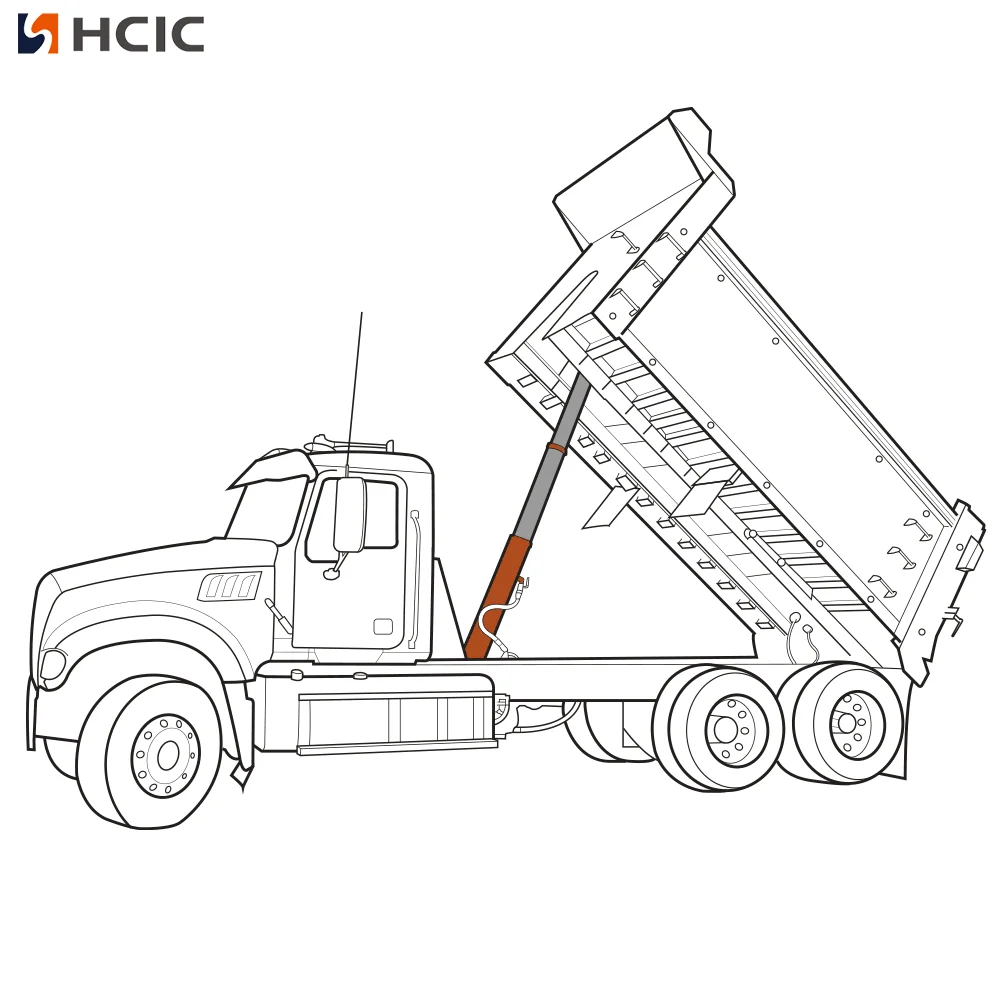

En pinne-til-pinne-sylinder overfører bevegelse gjennom to monteringspunkter. Den ene enden kobles til en fast brakett og den andre kobles til den bevegelige strukturen. Ettersom oljen endrer sylinderlengden, endres avstanden mellom de to pinnene og maskinen beveger seg gjennom den utformede buen.
Det gjør de utvidede og lukkede lengdene viktige. 53-4592-72-raden viser 36,62 tommer lukket og 108,56 tommer utvidet. Forskjellen er katalogslagreferansen, men maskinen trenger fortsatt nok fysisk plass til sylinderen, pinnene, brakettene, slangene og strukturens komplette kjørebane.
D-, E-, F-, G-, J- og K-dimensjonene har også betydning under utskifting. De kan kontrollere forholdet mellom sylinderkroppen, monteringsutstyr, pinneplassering og tilkoblingskonvolutt. En sylinder som har riktig slag, men feil monteringsgeometri kan skape et kostbart installasjonsproblem.
Mål de installerte pinnesentrene i lukket og forlenget maskinposisjon. Sjekk pinnediameter, brakettbredde, øreavstand, bøssings tilstand og retningen som lasten kommer inn i skjøten. Ikke tving en erstatning inn i en brakett som er designet for en annen monteringskonvolutt.
Flytt maskinen gjennom hele det mekaniske området med den hydrauliske kretsen trygt isolert i henhold til stedets prosedyre. Se etter interferens mellom sylinderkroppen, stangen, brakettene, beskyttelsene, slangene og nærliggende struktur. Den utvidede lengden er bare en del av denne sjekken.
Katalogen viser en 3/4 i NPTF-port. Match monteringsstandarden og forseglingsmetoden som brukes av maskinen. La det være nok slangelengde for full pin-til-pin-bevegelse, samtidig som du unngår gnidning, skarpe bøyninger og kontakt med bevegelige stålverk.
Katalogen viser 1,3 gallons fylloljevolum og 4,0 gallons utvidet oljevolum. Disse verdiene er nyttige for planlegging, men det komplette systemet inkluderer også slangevolum, ventilvolum, reservoarnivå og maskinens driftsposisjon. Bekreft arbeidsoljenivået før igangkjøring.
53-4592-72 kan vurderes for OEM-utstyr eller erstatningsprosjekter som trenger en definert pin-til-pin hydraulisk sylinder med 71,94-tommers katalogslag. Det er spesielt aktuelt når kjøperen har en tegning eller en eksisterende sylinder å måle og trenger en dimensjonsmatch i stedet for en generisk sylinderanbefaling.
HCIC bør motta applikasjonsbelastning, driftstrykk, bevegelsesvinkel, syklusfrekvens og installasjonsbilder før en endelig teknisk beslutning. Disse detaljene erstattes ikke av katalograden.
Den 53-4592-72 pin-til-pinne hydrauliske sylinderen er et dimensjonalt produkt for prosjekter der sylinderen må koble sammen to maskinpunkter gjennom et definert 71,94-tommers slag. Dens 36,62-tommers lukkede lengde, 108,56-tommers utvidede lengde, 3/4 i NPTF-port, 1,3-liters fyllingsverdi, 4,0-liters utvidet verdi og 155 lb katalogvekt gir et klart utgangspunkt for OEM- eller erstatningsgjennomgang.
Send pin-sentermål, brakettdetaljer, hydrauliske data og maskintegninger til HCIC før du bestiller. Dette er den praktiske måten å bekrefte om modellen passer til hele mekanismen.

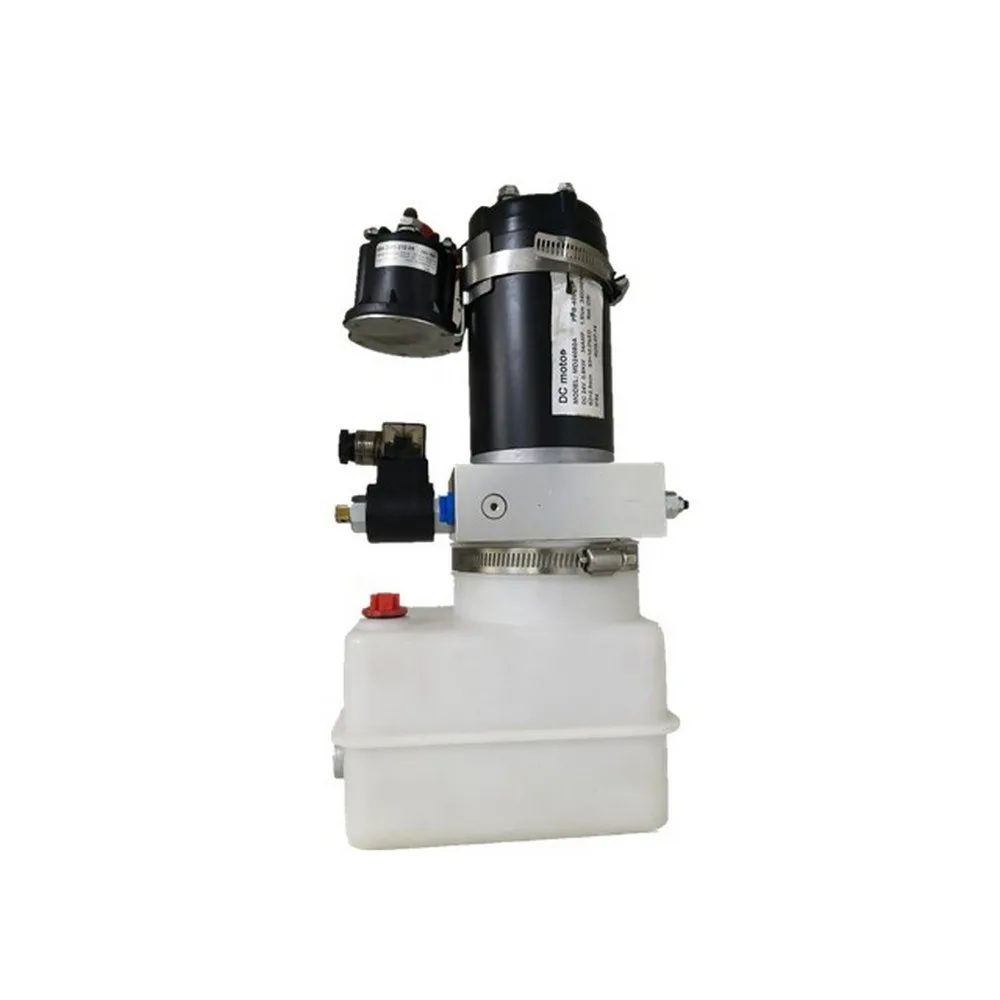

HCIC, også kjent som Jinan Huachen Industrial Co., Ltd., leverer hydrauliske sylindre, hydrauliske kraftenheter og relaterte komponenter for kjøretøy, avfallshåndtering, konstruksjon og industrielt utstyr. Produktets egnethet bør bekreftes mot den komplette maskindesignen og gjeldende sikkerhetskrav.
