Modell 516 kraftløfter for dumperløftesystemer er en kompakt løfteløsning for dumpertilhengere, med en 24-tommers kroppsdimensjon og 39,25-tommers taljelengde for installasjonsplanlegging.
Modell 516 kraftløfter er et kompakt taljealternativ for dumperløftesystemer. Dens katalogdimensjoner gir et praktisk utgangspunkt for å sjekke rammeplass, hengselgeometri og hydrauliske installasjonskrav før en bestilling legges inn.

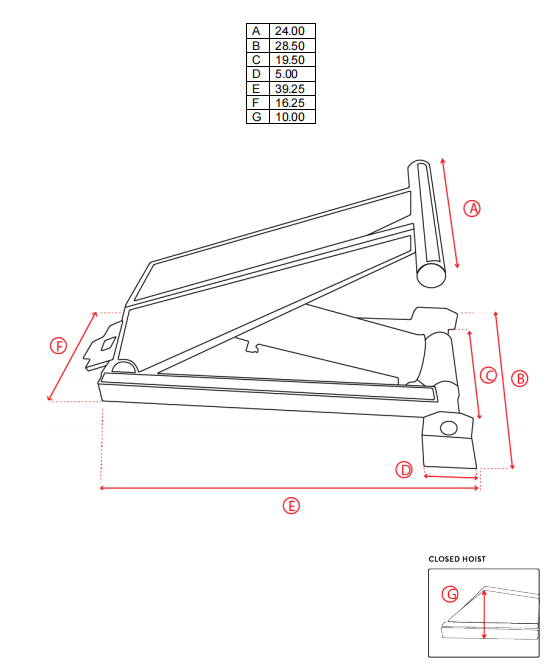

Modell 516 kraftløfter er oppført i den amerikanske Power Hoists-katalogen med syvdimensjonale referanser, fra A til G. Disse målingene hjelper en tilhengerbygger eller erstatningskjøper å sammenligne taljen med det tilgjengelige monteringsområdet i stedet for å velge utstyr ved løftekapasitet alene.
| Parameter | Katalogverdi |
|---|---|
| Modell | 516 |
| Produktkategori | Kraftløfter |
| Dimensjon A | 24.00 in |
| Dimensjon B | 28,50 tommer |
| Dimensjon C | 19.50 tommer |
| Dimensjon D | 5,00 tommer |
| Dimensjon E | 39,25 tommer |
| Dimensjon F | 16,25 tommer |
| Dimensjon G | 10.00 in |
Dette er katalogdimensjoner. Tegningen bør kontrolleres mot kundens faktiske ramme, dreiepunkter og monteringsmetode før endelig godkjenning.
En dumper-talje gjør mer enn å gi løftekraft. Den må passe mellom rammeskinnene, jobbe med dumpkroppsgeometrien og ha nok klaring for den bevegelige strukturen. Modell 516 kraftløfter kan derfor evalueres i tre praktiske trinn.
Start med dimensjonene A, B og C fra katalogtegningen. Sammenlign dem med tilgjengelig rammeplass og plasseringen av hengselet på dumpkroppen. En dimensjon som ser akseptabel ut på papir kan fortsatt skape interferens når kroppen roterer, så hele bevegelsesbanen bør kontrolleres.
Dimensjon D, F og G hjelper kjøperen med å vurdere taljens monteringsforhold til tilhengerrammen og støttebrakettene. Korrekte monteringsplater, pinnesentre og forsterkningsdetaljer avhenger av tilhengerens design. De bør ikke gjettes ut fra modellnummeret alene.
Dimensjon E er oppført som 39,25 tommer for modell 516. Denne målingen er viktig når taljen må plasseres under en dumpkropp med begrenset lengde. Den bør gjennomgås sammen med lukket stilling, kroppsvinkel og plass som kreves for servicetilgang.
Ved å bruke det nøyaktige modellnummeret blir en OEM- eller erstatningsforespørsel enklere å behandle. Det gir leverandøren et klart referansepunkt mens kjøper bekrefter tilhengerstruktur, monteringsarrangement og driftskrav.
For en erstatningsforespørsel bør kjøperen sende modellskiltet eller katalogreferansen, bilder av den eksisterende installasjonen, tilgjengelige monteringsdimensjoner og tilhengerens løftearrangement. Hvis den opprinnelige enheten har blitt endret, er de oppdaterte dimensjonene mer nyttige enn et gammelt modellnummer i seg selv.
Modell 516 kraftløfter er beregnet for diskusjoner om dumper-tilhengerløftesystem der en kompakt taljeoppsett og dimensjonspassform er viktig. Endelig egnethet avhenger av tilhengerkroppen, last, hengselposisjon, hydraulikkkrets og konstruksjonsdesign. Katalogens dimensjoner gir ikke i seg selv en løftekapasitetsvurdering.
For å be om en monteringsgjennomgang for modell 516 kraftløfter, oppgi:
- Tilhengertype og karosserimål
- Ledig installasjonsplass
- Plassering av hengsler og monteringsstifter
- Eksisterende hydrauliske komponenter, hvis dette er en erstatning
- Nødvendig løftesekvens
- Bilder eller dimensjonert tegning av gjeldende installasjon
- Driftsmiljø og forventet driftssyklus
Denne informasjonen lar HCIC vurdere søknaden uten å anta detaljer som ikke vises i katalogen.
Modell 516 kraftløfter vurderes best som en del av et komplett løftearrangement for dumpertilhenger. Katalogdimensjonene – spesielt 24,00-tommers A-dimensjonen, 39,25-tommers E-dimensjonen og 10,00-tommers G-dimensjonen – gir kjøpere et klart grunnlag for å sjekke installasjonsplassen. For et nøyaktig tilbud, send tilhengertegningen og oppmålt monteringsinformasjon til HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) utvikler og produserer hydrauliske sylindre og kraftenheter for industri- og kjøretøyapplikasjoner. For et modell 516-prosjekt kan HCIC se gjennom tilgjengelig installasjonsinformasjon og gi råd om de neste tekniske detaljene som kreves for tilbud.
Be om en modell 516 kraftløftegjennomgang:
