Se gjennom modell 621 kraftløfter for dumpertilhengere katalogdimensjoner og sjekk tilhengerrammeplass, monteringsgeometri, karosseriklaring og servicetilgang før du bestiller.

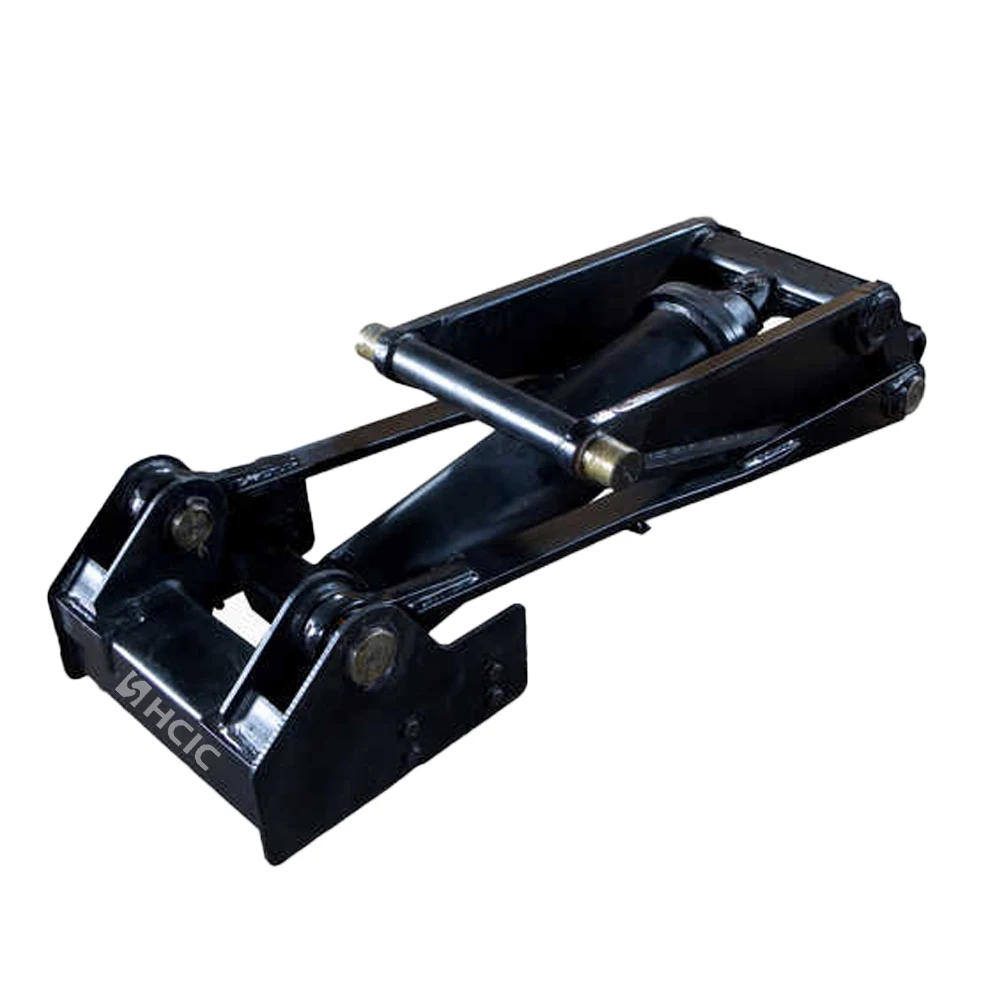

Modell 621 kraftløfter for dumpertilhengere er oppført i den medfølgende American Power Hoists-katalogen for tilhengerløftesystemapplikasjoner. For en OEM-bygger eller erstatningskjøper er det viktige første trinnet dimensjonsmontering: taljen må fungere med tilhengerrammen, dump-kroppens bevegelse, monteringspunkter og hydraulisk arrangement.

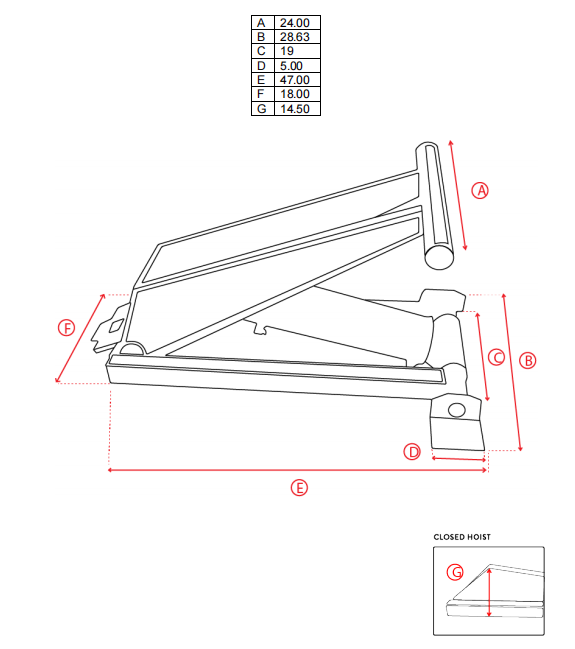

Modell 621-siden gir syvdimensjonale referanser, A til G. Disse målingene gir et praktisk utgangspunkt for en tilhengertegningsgjennomgang før den endelige braketten, stiften og armeringsdetaljene godkjennes.
| Parameter | Katalogverdi |
|---|---|
| Modell | 621 |
| Produktkategori | Kraftløfter |
| Dimensjon A | 24.00 in |
| Dimensjon B | 28,63 tommer |
| Dimensjon C | 19.00 in |
| Dimensjon D | 5,00 tommer |
| Dimensjon E | 47,00 tommer |
| Dimensjon F | 18.00 in |
| Dimensjon G | 14,50 tommer |
Verdiene ovenfor er transkribert fra Model 621-siden i den medfølgende katalogen. Bekreft siste tekniske tegning mot selve tilhengeren før produksjon eller utskiftingsgodkjenning.
En tilhengerløfter opererer gjennom en skiftende mekanisk vinkel. Plassen som er tilgjengelig under et lukket dumpelegeme kan endres når kroppen begynner å løfte seg. Rammetverrbjelker, braketter, hydraulikkslanger og karosseriets underside må være fri gjennom hele bevegelsen.
Av denne grunn bør modell 621 kraftløfteren vurderes som en del av det komplette løftesystemet i stedet for å velges ut fra modellnummeret alene. Tilhengerstrukturen, bakre hengselposisjon, monteringsarrangement og hydraulikkkrets påvirker alle den endelige installasjonen.
Begynn med dimensjonene A, B og C når du sammenligner taljen med det tilgjengelige rommet mellom rammen og dumpekroppen. Mål den lukkede posisjonen, og se deretter kroppsbevegelsesbanen under løftesyklusen.
En statisk klaringssjekk avslører kanskje ikke kontakt som oppstår når kroppen roterer. En dimensjonert tegning eller merkede installasjonsbilder er mer nyttige enn en enkelt måling tatt fra den lukkede tilhengeren.
Dimensjon D, F og G hjelper kjøper med å diskutere støtteplater, pinneposisjoner og rammeforsterkning. De skal ikke behandles som en komplett parentestegning. Selve monteringsdesignet må ta hensyn til reaksjonsbelastninger, pinnejustering, sveiselayout og strukturen som mottar løftekraften.
Støtteordningen trenger også nok tilgang for inspeksjon, slangeføring og fremtidig servicearbeid. En tett installasjon er ikke automatisk en god installasjon hvis rutinetilgang er blokkert.
Dimensjon E er oppført som 47,00 tommer for modell 621. Sammenlign denne verdien med tilgjengelig installasjonslengde, lukket kroppsposisjon og plasseringen av nærliggende tverrbjelker eller utstyr.
Det overordnede arrangementet bør også gi rom for hydrauliske koblinger og visuell inspeksjon. Endelig godkjenning bør baseres på siste tegning og hele bevegelseskonvolutten.
Modell 621 kraftløfter for tipphengere er relevant for løftesystemprosjekter der det kreves en definert katalogmodell og dimensjonsreferanse. Den kan gjennomgås for OEM-tilhengerkonstruksjoner, erstatningsarbeid og systemredesign når de mekaniske og hydrauliske kravene er bekreftet.
Den medfølgende Model 621-siden viser dimensjoner, men gir ingen verifisert kapasitet, arbeidstrykkverdi, levetidstall eller sertifisering for denne modellen. Disse detaljene må bekreftes for det faktiske prosjektet og skal ikke utledes fra modellnummeret.
For en OEM- eller erstatningsgjennomgang, send:
Denne informasjonen hjelper HCIC med å evaluere montering uten å anta skjulte strukturelle eller hydrauliske detaljer.
Det er en katalogoppført kraftløfter som vurderes her for dumper-tilhengerløftesystemer. Endelig egnethet avhenger av tilhengerens struktur, monteringsarrangement og hydraulikksystem.
Katalogen viser A på 24,00 tommer, B på 28,63 tommer, C på 19,00 tommer, D på 5,00 tommer, E på 47,00 tommer, F på 18,00 tommer og G på 14,50 tommer.
| Parameter | Katalogverdi |
|---|---|
| Modell | 621 |
| Produktkategori | Kraftløfter |
| Dimensjon A | 24.00 in |
| Dimensjon B | 28,63 tommer |
| Dimensjon C | 19.00 in |
| Dimensjon D | 5,00 tommer |
| Dimensjon E | 47,00 tommer |
| Dimensjon F | 18.00 in |
| Dimensjon G | 14,50 tommer |
Ingen bekreftet kapasitetsverdi vises på den medfølgende Model 621-siden. Kapasiteten må vurderes opp mot den komplette tilhengerdesign og prosjektkrav.
Ikke automatisk. Monteringspunkter, pinnesentre, klaring, karosseribevegelser, hydrauliske koblinger og rammestyrke må alle kontrolleres før en erstatningsbeslutning tas.
Dimensjon E er oppført som 47,00 tommer. Den bør sammenlignes med tilgjengelig installasjonslengde, lukket kroppsposisjon, servicetilgang og nærliggende rammeelementer.
Send modellreferansen, tilhengerdetaljer, målt installasjonsplass, plassering av hengsler og pinner, fotografier eller tegninger, eksisterende hydraulikkinformasjon og nødvendig løftesekvens.
For et nøyaktig tilbud, send tilhengertegning, monteringsmål og tilgjengelig hydraulikkinformasjon til HCIC. Den endelige avgjørelsen bør bruke siste tegning og det komplette løftearrangementet.
Jinan Huachen Industrial Co., Ltd. (HCIC) utvikler og produserer hydrauliske sylindre og kraftenheter for kjøretøy og industrielle applikasjoner. For et modell 621-prosjekt kan HCIC se gjennom tilgjengelig installasjonsinformasjon og identifisere de tekniske detaljene som trengs for et OEM- eller erstatningstilbud.
