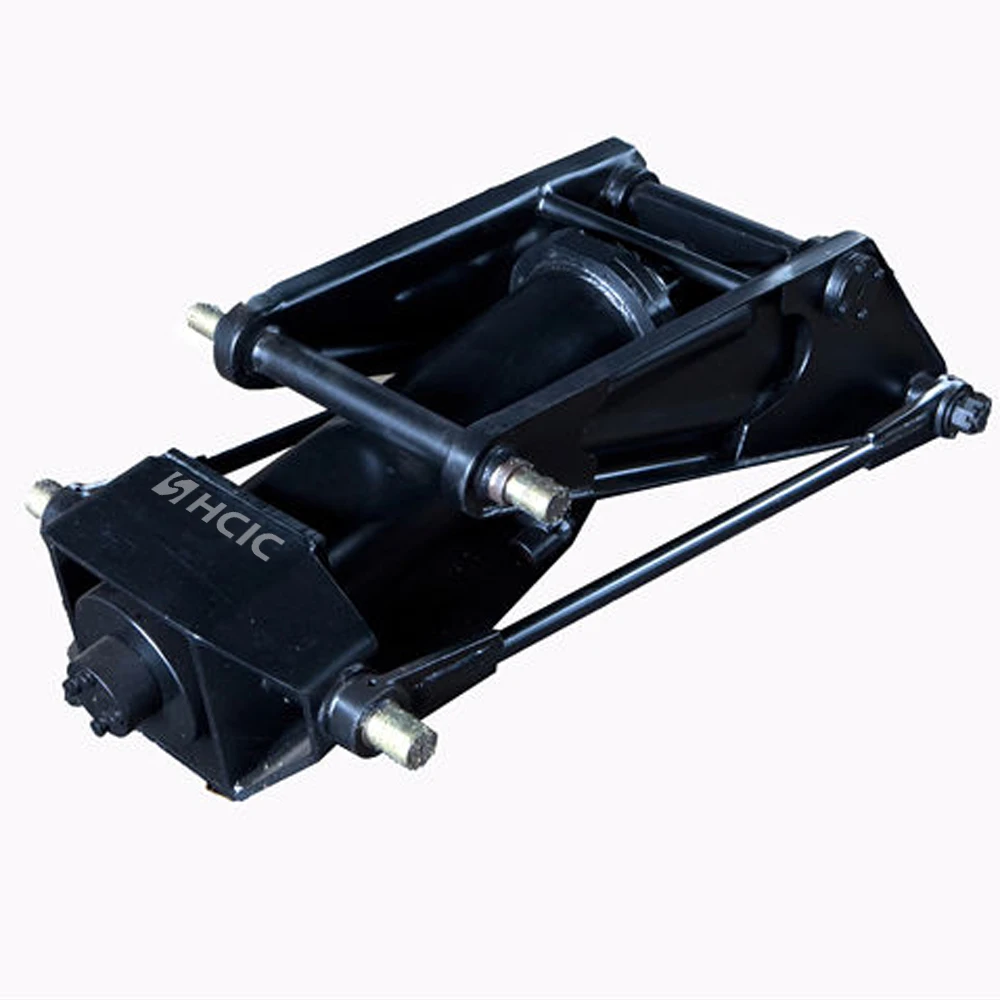

HC-416 sakseløfter for løftesystemer med dumper tilhenger med en 5-tommers boring, 16-tommers slaglengde, 5–11,4 tonns katalogkapasitet og 229 lb omtrentlig vekt.
HC-416 er en saksetalje som er oppført i HCIC-2026-katalogen for dumper-tilhengerløftesystemer. Den kombinerer en hydraulisk sylinder med en saksemekanisme, ramme og monteringskomponenter for å gjøre sylinderbevegelsen til en kontrollert løft av dumpkroppen.
Denne modellen er et praktisk utgangspunkt for tilhengerbyggere og erstatningskjøpere som trenger en kompakt hydraulisk tipphengerløfter med en definert dimensjonskonvolutt. Endelig egnethet avhenger fortsatt av tilhengerens ramme, kroppsvekt, hengselposisjon, nødvendig tømmevinkel og hydraulikkkrets.
| Parameter | Katalogverdi |
|---|---|
| Modell | HC-416 |
| Produkttype | Sakseløfter for dumperhenger |
| Kroppslengde | 40,4 tommer |
| Kjede | 5 tommer |
| Slag | 16 tommer |
| Stang | 2 tommer |
| Monteringshøyde | 4,97 tommer |
| Katalogkapasitetsområde | 5–11,4 tonn |
| Omtrentlig vekt | 229 lb |
Verdiene ovenfor er transkribert fra tabellen Sakseløft for dumpertilhenger i den medfølgende HCIC-2026-katalogen, PDF side 15. Kapasitetsområdet er en katalogreferanse for applikasjonsgjennomgang, ikke en universell nyttelastvurdering for hver tilhengerdesign.
En direkte hydraulisk sylinder gir ikke alltid den beste løftegeometrien for en tilhengerramme. En saksemekanisme endrer forholdet mellom sylindervandring og kroppsbevegelse, og hjelper løftesystemet å jobbe innenfor et definert installasjonsrom.
HC-416 er relevant når en byggherre trenger en 5-tommers, 16-tommers taljepakke for en tilhenger i katalogens bruksområde på 5–11,4 tonn. Taljen bør vurderes som en del av det komplette løftesystemet i stedet for å velges fra sylinderboringen alene.
Saksegeometrien, dreieposisjonene og kroppshengslene bestemmer hvor mye kraft som når dumpkroppen på forskjellige punkter i løftet. En tilhenger som er lett å starte å løfte, kan kreve en annen kraft og vinkel nær toppen av tømmesyklusen. Derfor har rammetegninger og bevegelseskontroller betydning før produksjonsgodkjenning.
Katalogen viser en 40,4-tommers kroppslengde og 4,97-tommers monteringshøyde for HC-416. Sammenlign disse verdiene med tilhengerrammen, tverrliggere og tilgjengelig plass under dumpekroppen. Kontroller også klaringen mens karosseriet beveger seg fra lukket stilling til ønsket tømmevinkel.
5-tommers boring, 16-tommers slaglengde og 2-tommers stang beskriver hovedsylinderdataene, men de definerer ikke det komplette løfteresultatet av seg selv. Saksearmene, dreietappene, kroppshengslene og monteringsbrakettene påvirker alle den faktiske kraftbanen.
Taljen må installeres rett. Stramme eller feiljusterte pivoter kan skape motstand som den hydrauliske kretsen ikke kan korrigere. Før testing må du bekrefte at tappene sitter på plass, at brakettene er riktig støttet og at saksearmene kan bevege seg gjennom den tiltenkte buen.
Katalogen beskriver sakseløftesett med pumpe, ståltank, slange, beslag, lastreguleringsventil, støttesett og batterikabler. Den nøyaktige settkonfigurasjonen bør bekreftes for prosjektet. Pumpen, avlastningsvern, slanger og reguleringsventil må samsvare med sylinderen og tilhengerens driftskrav.
En lastkontrollfunksjon er viktig i et dump-tilhengersystem fordi karosseriet ikke må falle ukontrollert hvis trykk- eller slangeforholdene endres. Utstyrsdesigneren bør gjennomgå det faktiske ventilarrangementet og installasjonsinstruksjonene før igangkjøring.
HC-416 kan vurderes for OEM dump-tilhengerbygging, flåtebyttearbeid og tilhengeroppgraderinger der tilgjengelig rammeplass og løftekrav samsvarer med katalogdataene.
Typiske prosjektdiskusjoner inkluderer enakslede eller tandemakslede dumpertilhengere, nyttetilhengere, landbrukstilhengere og lette konstruksjonstilhengere. Riktig valg avhenger av faktisk kroppsvekt, nyttelast, hengselgeometri, ønsket tømmevinkel og driftsmiljø.
Ikke bruk området 5–11,4 tonn som en frittstående godkjenning. Nyttelast, karosseristruktur og lastfordeling kan endre kreftene i løftesystemet. En teknisk gjennomgang bør fullføres før en annen talje erstattes med HC-416.
For et tilbud på HC-416 saksetalje eller erstatningsvurdering, send:
Disse detaljene gjør at taljen, sylinderen og den hydrauliske kraftenheten kan vurderes som ett system.
HC-416 gir dump-tilhengerbyggere en definert sakse-taljemodell å evaluere: 40,4-tommers karosserilengde, 5-tommers boring, 16-tommers slaglengde, 4,97-tommers monteringshøyde og et katalogkapasitetsområde på 5–11,4 tonn.
Send tilhengeroppsettet, løftebehov og hydraulikkdata til HCIC for en prosjektspesifikk gjennomgang før bestilling
