Teleskopiske sylindre gir et langt slag fra en svært kompakt tilbaketrukket lengde. HCIC har erfaring med å designe teleskoper for en rekke bransjer og applikasjoner og kan samarbeide med deg for å designe en enkeltvirkende, en enkeltvirkende/dobbeltvirkende kombinasjon eller en dobbeltvirkende design.
Enkeltvirkende sylindre bruker hydraulisk trykk for å forlenge og trekke seg tilbake på grunn av belastning fra tyngdekraften eller annen ekstern kraft.
Hydraulisk strømning og trykk forlenger sylinderen
Tyngdekraften eller annen ytre kraft vil trekke sylinderen tilbake
Holder posisjon
Langt slag i kompakt lukket lengde
Større ytre diameter enn stangsylindere
Mindre kompleks design enn dobbeltvirkende
Dobbeltvirkende sylindre bruker hydraulisk kraft for både forlengelse og tilbaketrekking.
Hydraulisk kraft trekker tilbake sylinderen i motsetning til gravitasjon/kraft
Tilbaketrekkingskraft er i stand til å trekke last
Konvensjonelle teleskopsylindre
Begge portene er plassert på stangenden
Stempeltetninger er vanligvis støpejernsringer
Sylinderen er ikke designet for å holde lasten i nøyaktige posisjoner (drivende)
Minimum flyt som kreves for å forhindre stopp
Spesielle funksjoner kan utformes i teleskopiske sylindre
Begge portene på tønnedesignet unngår bevegelige slanger og slitasjemønstre
Positive stempeltetninger lar sylinderen holde lasten og eliminerer minimumskravet til strømning
Mindre dødlengder per trinn enn en konvensjonell dobbeltvirkende teleskop
VALGFRIE FUNKSJONER
Opp til 5000 PSI arbeidstrykk
2 til 5 arbeidsseksjoner
Opptil 20†fatdiameter
Alternative belegg for rør-trinn tilgjengelig, inkludert nitrid, krom over nikkel, plasmaspray
Slaglengder opptil 480†(40 fot)
Alternative stangmaterialer tilgjengelig, inkludert karbonstål, presisjonsslipte, hardforkrommede trinn.
Valgfri integrert maskinert stempeldesign
Stål eller duktilt innvendig gjenget glanddesign
Valgfrie endefester: tapp, gaffel, tang, tverrrør, sfærisk lager, tilpasset bøssing, kryssboret hull
HCICs nye 4TSG-E180-3035.3 dobbeltvirkende teleskopsylinder passer til dumpere, kraner og annet tungt utstyr. Med 180 mm boring, 3035,3 mm slaglengde, kompakt design, holdbar konstruksjon og full fabrikktesting, er det en kostnadseffektiv, pålitelig hydraulisk løsning.
HCIC'S Parker 5TG-E206-5588 Flertrinns hydraulisk sylinder: ideell for tunge industrielle oppgaver. Teleskopisk legert stålkonstruksjon passer til trange steder, lave langsiktige kostnader for globale B2B-kjøpere.

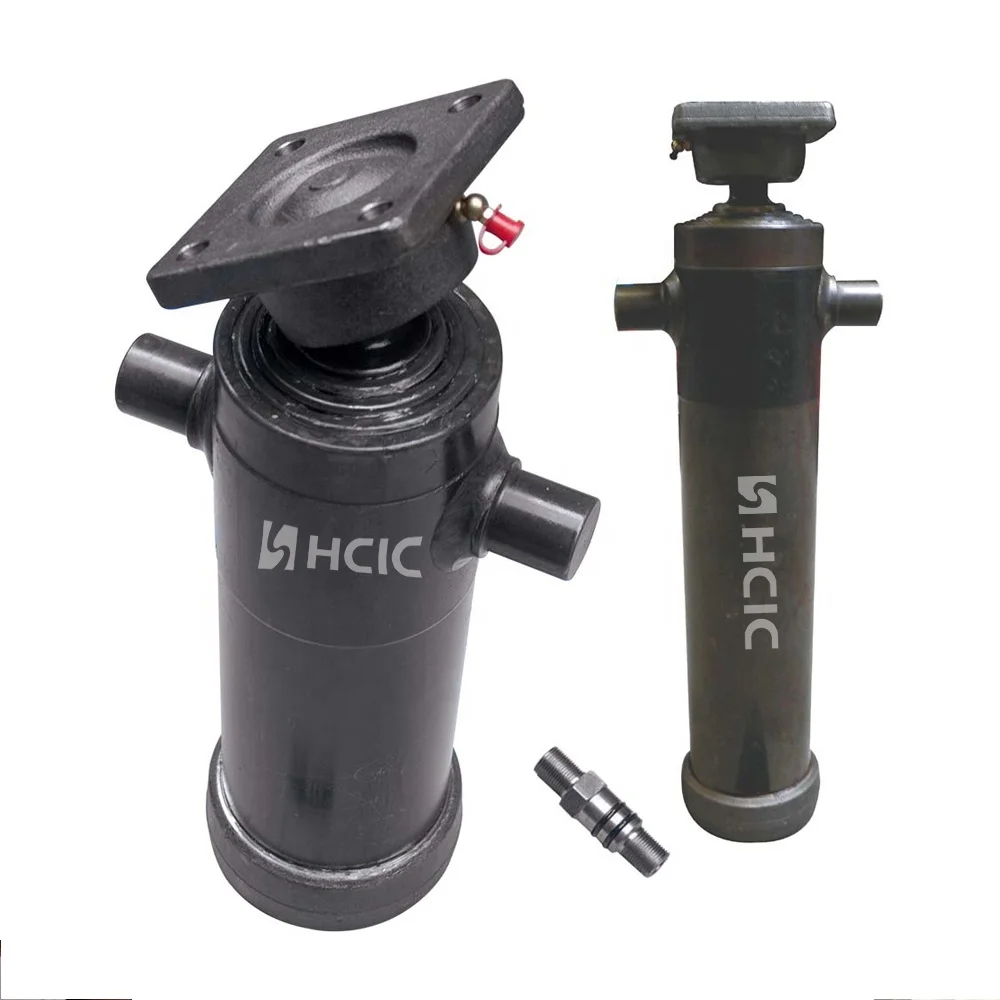

HCICs 3TG92-3048 flertrinns sylindre for små tilhengere håndterer 12 tonns last. Høyfast stålkonstruksjon, fleksible vilkår for bulkbestilling, 8-12 ukers levering over hele verden.
HCICs 3TG80-2286 flertrinns teleskopsylindre passer til små tilhengere, 7 tonns lastekapasitet. Vi tilbyr bulkbestillingstilbud med fleksible vilkår, 8-12 ukers levering over hele verden.

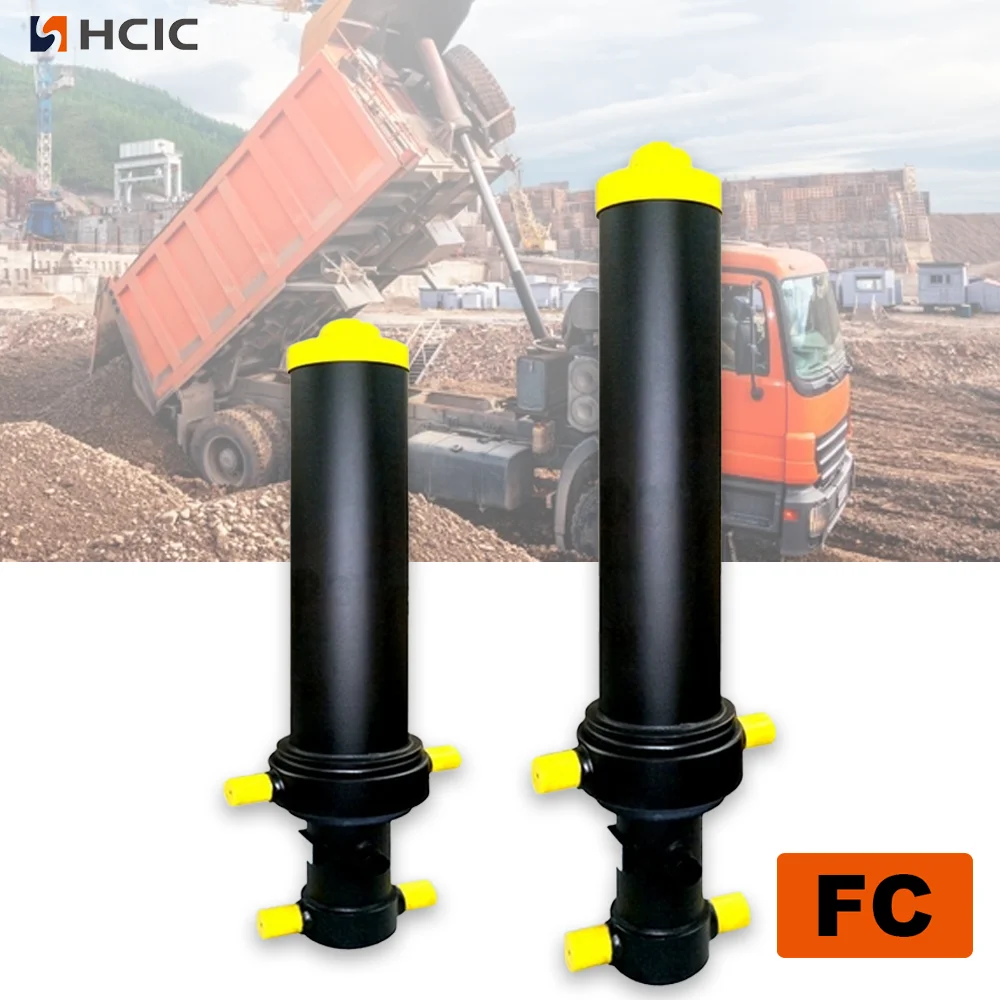

HCIC frontmontert teleskopisk hydraulisk sylinder (FC137-4-4280): 2-6 trinns hylser, 4280 mm slaglengde, 20-35 MPa trykkmotstand, -40 ℃ ~ 200 ℃ tilpasningsevne. 15-20 % raskere løft, 30 % høyere skråningsstabilitet, ISO9001/CE-sertifisert, kan tilpasses.
HCICs 5TG-E90x1256 tilhengers hydrauliske sylinder for små tilhengere fikser smertepunkter ved lasting/lossing: kompakt størrelse, 16 MPa kraft, holdbarhet, enkel installasjon. I masseproduksjon, kan tilpasses for bestilling
