3TG-E90x1199 er en tre-trinns undervogns teleskopisk hydraulisk sylinder med 1199 mm slaglengde, 220 bar maksimalt arbeidstrykk og 5–14 tonns katalogtippeområde.
Number of stages:
3 stadierWorking volume:
6,2LMaximum working pressure:
220 bar3TG-E90x1199 er en tre-trinns undervogn teleskopisk hydraulisk sylinder oppført i HCIC-2026-katalogen. Den kompakte undervognslayouten er beregnet på tippesystemer der sylinderen må levere et langt slag mens den forblir innenfor plassen under karosseriet og chassiset.
Katalogen viser en slaglengde på 1 199 mm, 35 kg masse, 6,2 L arbeidsvolum og et maksimalt arbeidstrykk på 220 bar. Den gir også en tippekapasitet på 5–14 tonn og de viktigste L/A/B/C/D/E installasjonsdimensjonene. Disse verdiene støtter en innledende diskusjon om tilpasning; de erstatter ikke en komplett tilhengerberegning.
| Parameter | Katalogverdi |
|---|---|
| Modell | 3TG-E90x1199 |
| Antall etapper | 3 |
| Slag | 1.199 mm |
| Masse | 35 kg |
| Arbeidsvolum | 6,2 L |
| Maksimalt arbeidstrykk |
220 bar |
| Katalogtippkapasitetsområde | 5-14 tonn |
| Dimensjon L | 598 mm |
| Dimensjon A | 160 mm |
| Dimensjon B | 438 mm |
| Dimensjon C | 108 mm |
| Dimensjon D | 92 mm |
| Dimensjon E | 58 mm |
Spesifikasjonsverdiene ovenfor er transkribert fra undervognens teleskopiske sylindertabell i den medfølgende HCIC-2026-katalogen. Katalogens 5–14 tonns tall er et bruksområde, ikke en universell nyttelastgodkjenning for hver dumperhenger.
Tre-trinns understellskonstruksjon

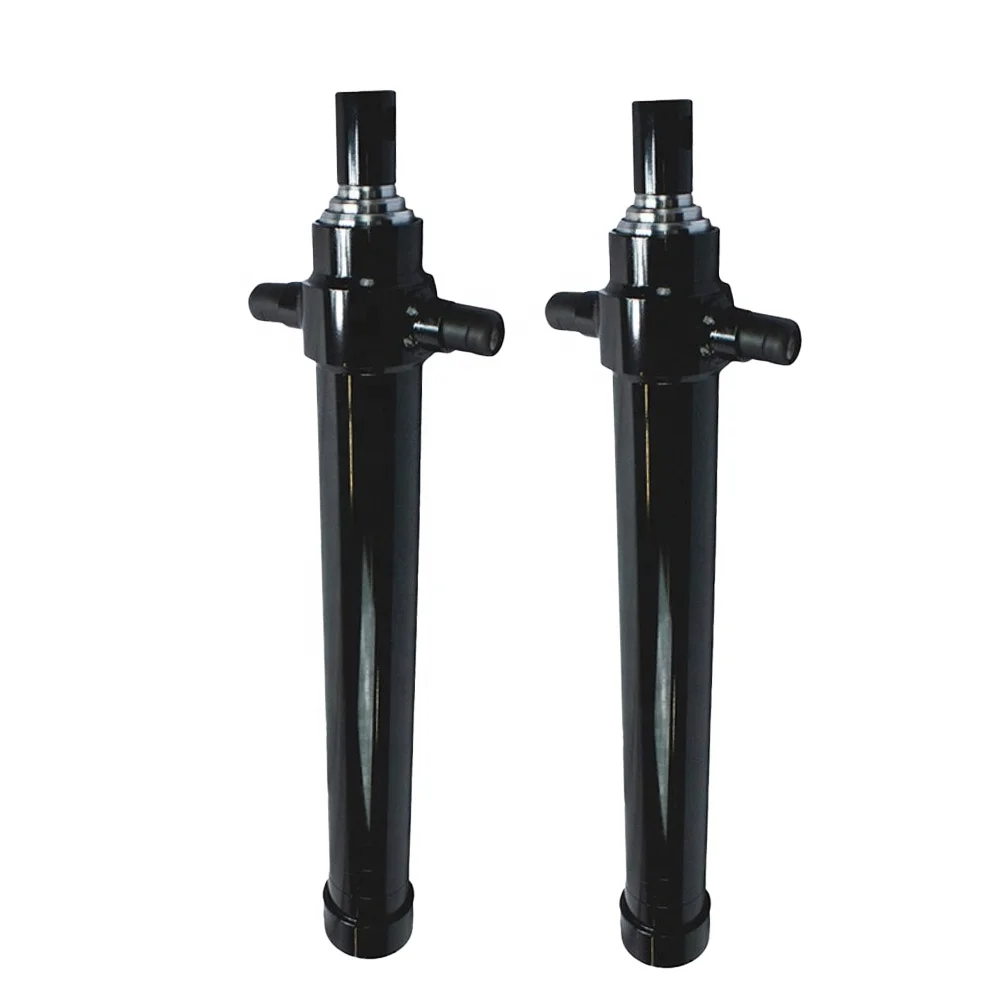

3TG-E90x1199 bruker tre teleskopiske trinn. Når de er trukket tilbake, hjelper de nestede trinnene å holde sylinderpakken innenfor installasjonsområdet for undervognen. Under forlengelse gir trinnene den nødvendige bevegelsen for en tippesyklus uten at det kreves at hele arbeidslengden er tilstede i lukket posisjon.
Scenearrangementet gjør også at sylinderens kraft og hastighet kan variere under forlengelse. Det effektive området endres etter hvert som ulike stadier blir aktive, så valget bør vurdere last, hengselgeometri, tippevinkel, pumpestrøm og ventilinnstillinger sammen.
Undervognsinstallasjon styres av mer enn sylinderens lukkede lengde. Kjøperen bør sjekke holderen eller støttearrangementet, pinnejustering, chassisklaring og sylinderens bane når karosseriet beveger seg fra lukket til tippet posisjon.
Katalogen viser L som 598 mm og dimensjonene A til E som henholdsvis 160, 438, 108, 92 og 58 mm. Disse målene bør sammenlignes med kundens rammetegning og monteringsarrangement. Sylinderen bør justeres gjennom monteringsdesignet i stedet for å tvinges på plass av brakettforvrengning.

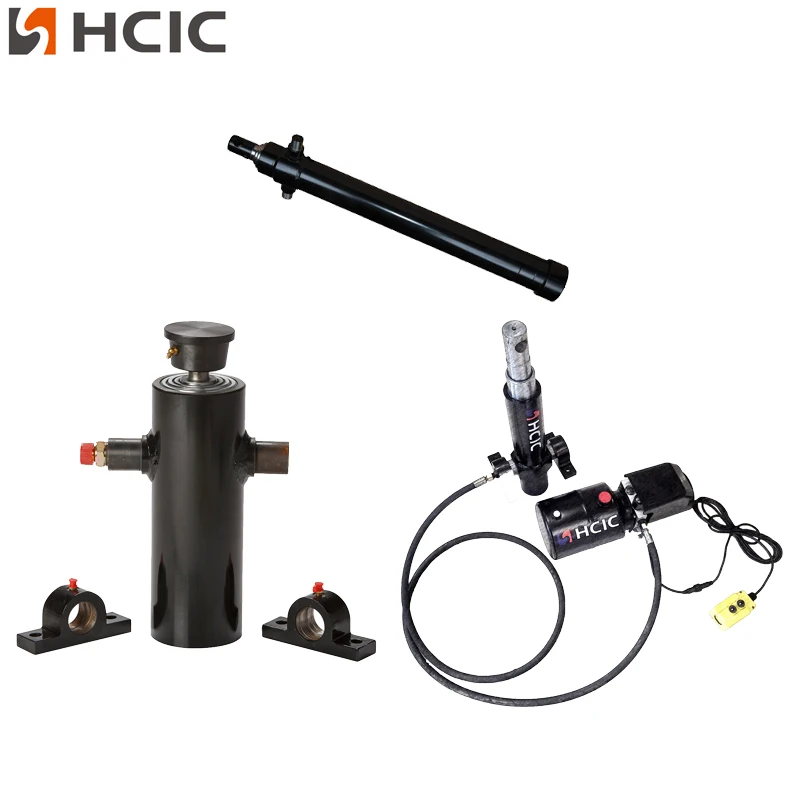

HCICs katalog viser også tilbehør og støttealternativer for undervognssylinderlinjen, inkludert koblingsreferanser i stang-øye eller kulestil og en sylinderstøtteholder. Den nøyaktige tilkoblingen og støttearrangementet for et 3TG-E90x1199-prosjekt bør bekreftes fra gjeldende tegning i stedet for antatt fra en generell katalogillustrasjon.
3TG-E90x1199 er oppført med et maksimalt arbeidstrykk på 220 bar. Denne verdien må gjennomgås sammen med pumpen, avlastningsventilinnstillingen, hydraulikkledningene, oljerenheten, monteringsstrukturen og den komplette tipplasten.
Katalogen viser en tippekapasitet på 5–14 tonn. Dette området bør behandles som en katalogapplikasjonsreferanse. Faktisk egnethet avhenger av tilhengerkroppen, lastfordeling, hengselposisjon, tippevinkel, chassisstyrke, hydraulikkstrøm og driftsforhold.
En sylinder med riktig boring eller slag kan fortsatt være uegnet hvis monteringsgeometrien eller systemtrykket er feil. Den fullstendige søknadsgjennomgangen bør derfor være fullført før sylinderen bestilles.

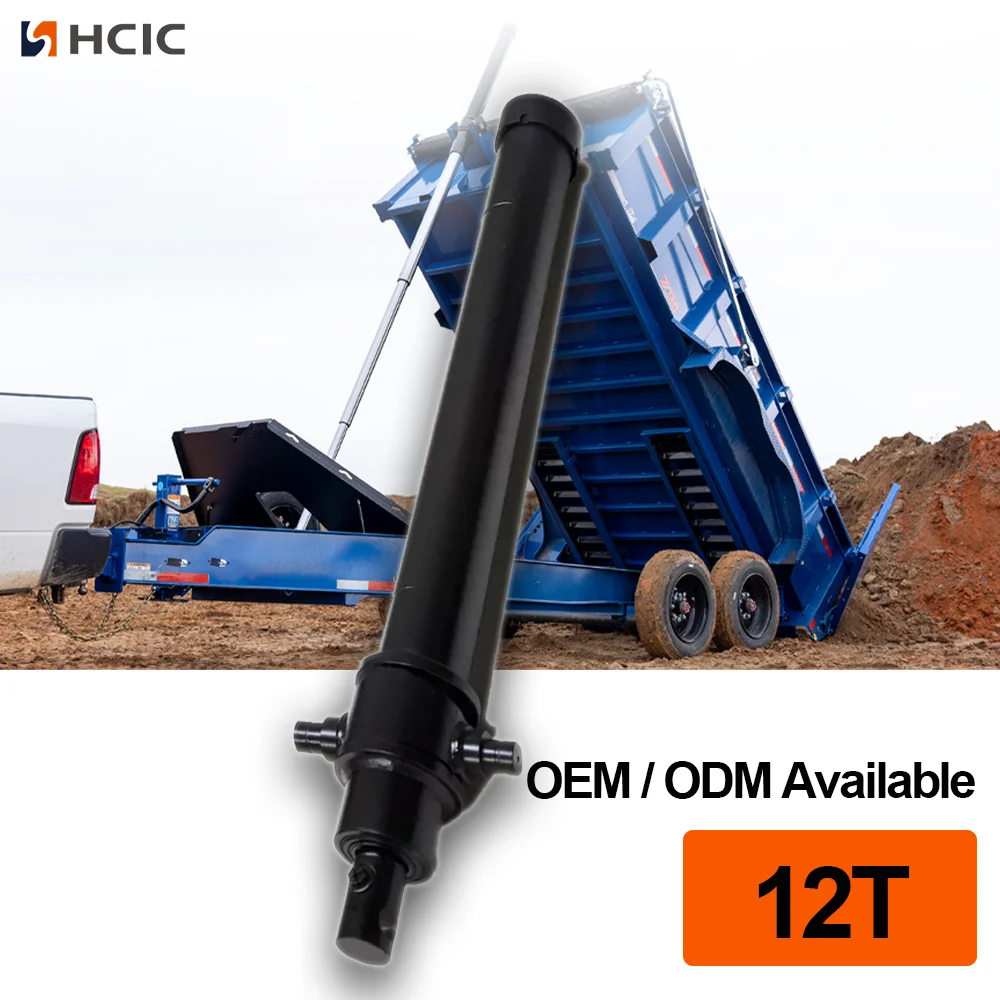

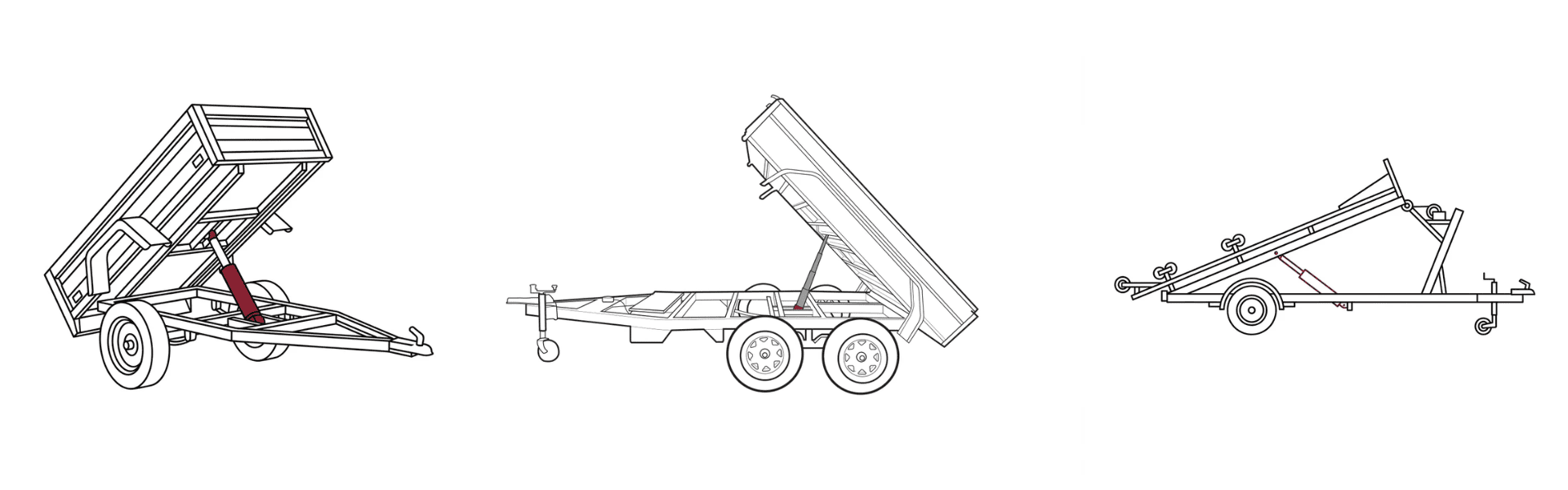

3TG-E90x1199 er relevant for tipp-tilhenger- og undervognstippsystemprosjekter som krever en tre-trinns sylinder med 1199 mm slaglengde. Det kan vurderes for OEM-konstruksjoner, erstatningsarbeid og redesign av tilhengere når tilgjengelig plass og systemkrav samsvarer med katalogdataene.
Den medfølgende HCIC-katalogen beskriver en undervognssylinderlinje med konfigurasjoner fra to til seks trinn, men denne artikkelen fokuserer kun på 3TG-E90x1199-modellen. Andre modeller bør ikke brukes som erstatning for dens dimensjoner eller driftsdata uten en separat teknisk gjennomgang.
For et 3TG-E90x1199 tilbud eller erstatningsvurdering, send:
- Tilhengertype og karosserimål
- Nødvendig slaglengde og lukket installasjonsplass
- Chassis, vugge og brakett tegninger
- Pin- eller kuletilkoblingsdetaljer
- Pumpetrykk og strømningsinformasjon
- Slange- og portarrangement
- Tippvinkel og lastfordeling
- Bilder av gjeldende sylinder og monteringsområde
- Nødvendig mengde og erstatningsstatus
Disse detaljene hjelper til med å skille en sylinderbytte fra et større problem med brakett, justering eller hydraulisk system.
3TG-E90x1199 er en definert tre-trinns teleskopisk hydraulisk sylinder for underkroppen med 1199 mm slaglengde, 220 bar maksimalt arbeidstrykk, 6,2 L arbeidsvolum og et katalogtippeområde på 5–14 tonn. Dens 598 mm L-dimensjon og oppførte A–E-mål gir et praktisk utgangspunkt for installasjonsplanlegging.
Det endelige valget bør være basert på det komplette tilhengersystemet, ikke på slag eller trykk alene. Send understellstegningen og hydrauliske data til HCIC for en prosjektspesifikk gjennomgang før kjøp.
HCIC utvikler og produserer hydrauliske sylindre og kraftenheter for kjøretøy og industrielle applikasjoner. For et 3TG-E90x1199-prosjekt kan HCIC gjennomgå tegninger, målte dimensjoner og hydrauliske krav for en OEM- eller erstatningsforespørsel.
Be om en 3TG-E90x1199 anmeldelse:
