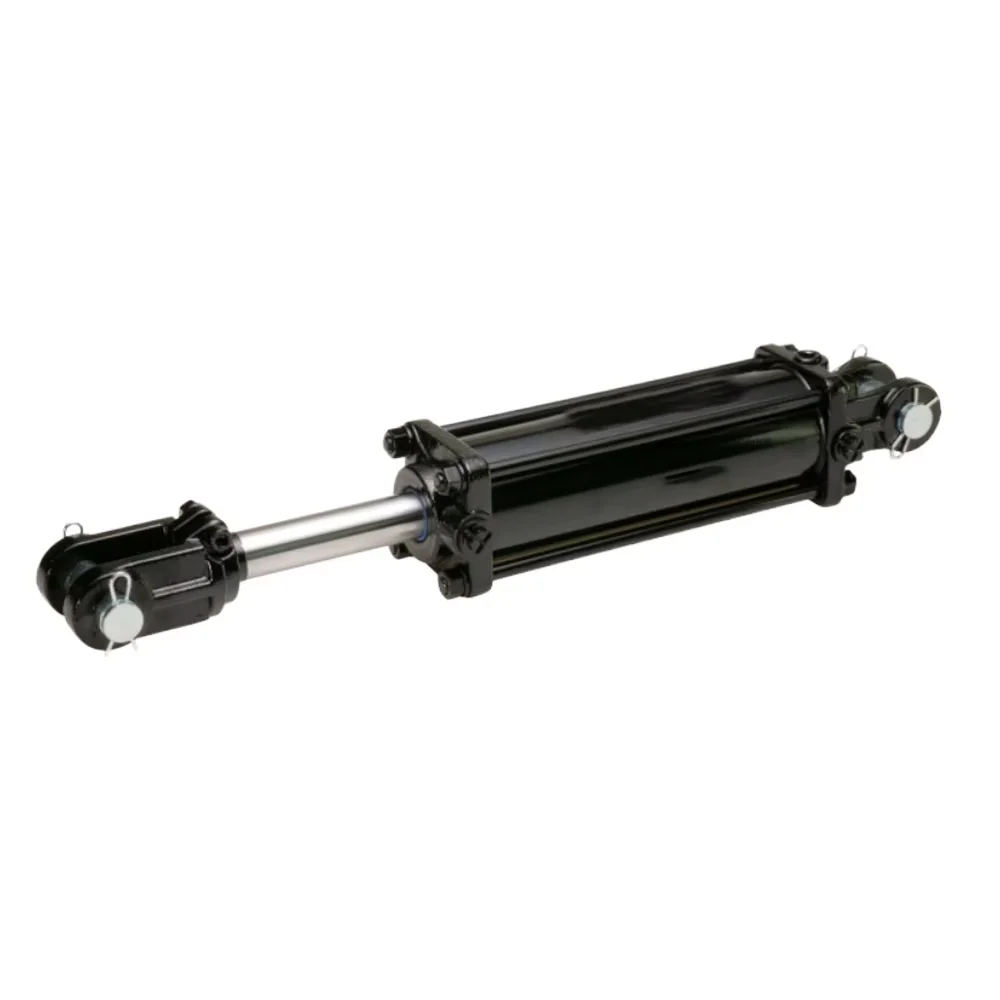

Sveiset dobbel klaffe hydraulikksylinder

I. Produktoversikt

1.1 Kjernedefinisjon

Sveiset hydraulisk sylinder med dobbel gaffel refererer til helsveiset hydraulisk sylinder utstyrt med integrert smidd dobbel gaffel på sylinderbunnen og stangenden, den tilhører den kraftige sveisede sylinderserien og vedtar hovedsakelig dobbeltvirkende oljekretsdesign.

Forskjellig fra tradisjonell hydraulisk sylinder med strekkstang, har sveiset dobbel gaffelsylinder kompakt overordnet struktur, sterkere kapasitet til å motstå sidebelastning og lengre levetid under utendørs gjørmete arbeidsmiljø med høy belastning

1.2 Bruker Pain Point Solution

Gårdsreparasjonsverksteder, OEM-fabrikker for trailere og produsenter av små anleggsmaskiner møter ofte defekte sveisede hydrauliske sylindre med tynne sveisesømmer og tynne tønnevegger. Disse billige sylindrene er lette å lekke olje, bøye gaffelknaster eller knekke under langvarig løftearbeid.

Vi har produsert sveisede hydrauliske sylindre med dobbel gaffel i 28 år, våre ingeniører på stedet håndterer hundrevis av sylinderfeilsaker fra globale kjøpere hver måned. Vi optimerer gaffelsveisestrukturen, gjør tønneveggen tykkere og oppgraderer tetningsenheten for å unngå alle vanlige sammenbruddsproblemer for tunge utendørsmaskiner. Liten prøvebestilling uten MOQ støttes for kundetest.

II. Produktets indre struktur og håndverksfordel

2.1 Nøkkelproduksjonshåndverk

Alle kjerneprosesseringstrinn i vår sveisede hydrauliske sylinder med dobbel gaffel er ferdig i vårt selveide 12000㎡ hydrauliske verksted, ingen outsourcing av nøkkelkomponenter. Hvert fartøy er designet for å forbedre belastningsmotstanden og tetningsytelsen.

2.1.1 Finslipt sømløs tykk tønne

Vi tar i bruk varmtvalset sømløst stålrør med indre presisjonshoning, tykkelsen på fatets vegg er tykkere enn vanlige markedsmodeller. Tykk fat kan redusere sylinderdeformasjon under kontinuerlig høyt trykk, og indre honing eliminerer riper som vil forårsake intern oljelekkasje.

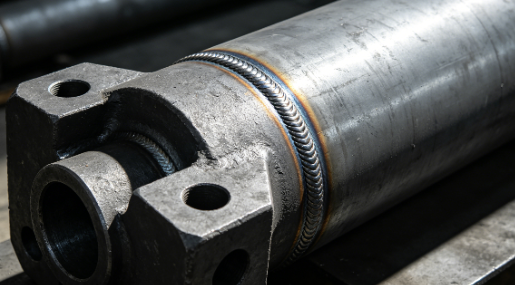

2.1.2 Integrert smidd gaffel og full penetrasjonssveising

Doble gaffelører er smidd stål i ett stykke i stedet for skjøtesveising av tynne plater. Koblingsposisjonen mellom gaffel og løp bruker 8-12 mm full penetrasjon nedsenket buesveising, sveisesømmen er tykk og jevn, forhindrer effektivt knastsprekker under kraftig sidekraft fra traktoren og vedkløyveren.

2.1.3 Tykk forkrommet stempelstang

Stempelstangens overflate er presisjonsslipt og deretter belagt med 28-32μm hardt kromlag. Tykt krombelegg gir stabil anti-rust og slitestyrke, belegget vil ikke flasse av selv under ett års kontinuerlig gjørmete gårdsarbeid.

2.1.4 Multi-type kompositt tetningssystem

Standard montering bruker NBR gummipakninger for å matche konvensjonell hydraulikkolje under normal temperatur. FKM fluorgummitetninger er valgfri oppgradering for høytemperaturutstyr som arbeider fra -20 ℃ til 180 ℃, blokkerer intern og ekstern oljelekkasje fullstendig.

2.2 Standard for inspeksjon av fabrikklevering

Hver ferdig sveisede hydraulikksylinder med dobbel gaffel må bestå 1,5 ganger overbelastningstrykkholdetest i 30 minutter og full lufttetthetsinspeksjon før forsendelse. Vi registrerer testdata for hver sylinder, og kan gi fullstendig trykktestrapport for bulkordrekunder.

III. Brede applikasjonsscenarier

3.1 Matching av landbruksmaskiner

Vår sveisede hydrauliske sylinder er mye brukt på alle typer mobilt utstyr på gården, designen med dobbel gaffelfeste gjør rask montering av pinneakselen uten ekstra tilbehør.

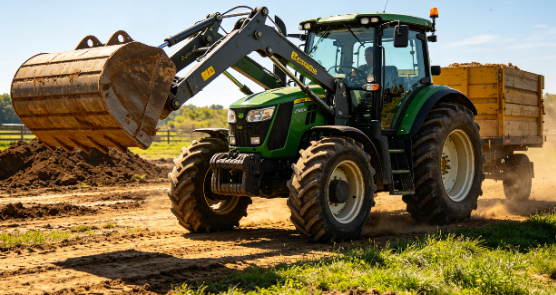

Hovedtilpasset utstyr: traktorløftearm, vedkløyver hydraulisk ram, høyballepresse, liten hogstmaskin, gårdsløftehenger.

3.2 Matching av minikonstruksjonsutstyr

Kompakt sveiset dobbel øresylinder passer til små anleggsmaskiner med begrenset installasjonsplass, stabil ytelse under byggeplassstøv og vibrasjoner.

Hovedtilpasningsutstyr: hjelpesylinder for minigraver, tiltsylinder for lastemaskin, liten veivals, betongløfteblander.

3.3 Matching av logistikk og transportutstyr

Høylastende sveiset gaffelsylinder er den vanlige erstatningsdelen for logistikkløftekjøretøyer og lasteutstyr for lager.

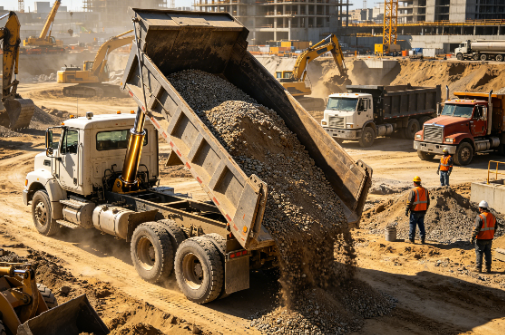

Hovedtilpasset utstyr: hydraulisk sylinder for dumper tilhenger, løftesylinder for bergingsbil, sveiset hydraulisk sylinder for lastebil, bordsylinder for sakseløft.

3.4 Generelt matching av industritilpasset utstyr

Sveiset dobbel gaffelsylinder i tilpasset størrelse kan tilpasses i henhold til tegninger av industriutstyr, egnet for avfallsbehandling, materialløfting og utskifting av utstyrsvedlikehold.

Hovedtilpasset utstyr: avfallskomprimator, materialløftemaskin, liten hydraulisk presse, utskifting av hydraulisk ram for ettermarkedsreparasjon.

IV. Fullfør tekniske parametere

4.1 Standard faste spesifikasjoner

Inspeksjonsartikkel	Standard parameter
Borestørrelse	30 mm–200 mm (1,2 tommer–8 tommer)
Stangdiameter	20 mm-120 mm
Slaglengde	50mm-3000mm
Nominell arbeidstrykk	21 MPa (3000 PSI)
Standard handlingstype	Dobbeltvirkende
Standard tetningsmateriale	NBR gummi
Overflatebehandling	Mattsvart antirustmaling

4.2 Egendefinerte valgfrie oppgraderingsparametre

V. Fabrikkkvalifisering, kvalitetskontroll og eksportpakking

5.1 Autoritative produksjonssertifiseringer

Hele vår produksjonslinje for hydrauliske sylindere passerer ISO9001 kvalitetsstyringssystemsertifisering, alle kraftige sveisede hydrauliske produkter oppfyller CE industrisikkerhetsstandard. Vi kan gi kopi av sertifiseringsdokumenter for kundefortolling og fabrikkrevisjon.

5.2 Fullstendig kvalitetskontrollsystem

Vi setter et uavhengig inspeksjonsverksted for råvarer, inspeksjonsstasjon for behandling av halvfabrikata og trykktestrom for ferdige produkter. Alle rå stålrør, smidde gaffel og tetningsdeler vil bli kontrollert før produksjon, defekte råvarer vil bli avvist direkte for å unngå feil i ferdig produkt.

5.3 Eksportstandardpakkeordning

Hver sveisede hydrauliske sylinder med dobbel gaffel vil først bli belagt med antirustolje, pakket inn i plastfilm for å unngå sjøvannskorrosjon under sjøtransport. Sett deretter i solid eksporttrekasse med fast skumpolstring for å forhindre kollisjon og deformasjon i langdistanselogistikk.

VI. FAQ

Q1: Kan jeg tilpasse ikke-standard boring og slagsveiset dobbel gaffelsylinder?

A1: Ja, vårt tekniske team kan designe eksklusiv sylinderstørrelse i henhold til utstyrstegningen din innen 24 timer.

Spørsmål 2: Hva er det maksimale arbeidstrykket til din standard sveisede gaffelstempel?

A2: Standard nominell trykk er 3000PSI (21MPa), 35MPa høytrykksoppgradert modell er tilgjengelig for gruvedrift av tungt belastningsutstyr.

Q3: Hvor lang er garantiperioden for den sveisede hydrauliske sylinderen med dobbel gaffel?

A3: Vi gir 12-måneders garanti under normal korrekt arbeidstilstand, skade forårsaket av feil bruk dekkes ikke av garantien.
