Hydraulisk sylinderkavitasjon og lufting: Verksted etterforskning om negativt trykk og stempelgroper

I. Symptomet: Når en jevnHydraulisk sylinderBlir svampete og skriker

Få ting frustrerer et vedlikeholdsmannskap for tungt utstyr mer enn en bom eller dumpsylinder som plutselig begynner å skravle, beveger seg med et uberegnelig svampete etterslep og lager en høy raslende lyd som en knyttneve med klinkekuler som velter gjennom stålrøret.

Når mekanikere river sylinderen, forventer de å finne skitten olje eller en revet forsegling. I stedet finner de den solide stålflaten til stempelkronen og de indre leppene til oljeportene pepret med grove, frostede kratere som ser ut som de er sprengt med miniatyrbukk.

Dette er ikke slitasje på partikler. Det er hydraulisk sylinderkavitasjon og lufting – to nært beslektede, men fundamentalt forskjellige væskefenomener som ødelegger presisjonsmetalloverflater, koker elastomertetninger og kompromitterer maskinsikkerheten.

II. Kavitasjon vs. lufting: Forstå den virkelige forskjellen

I felttjenesterapporter klumper teknikere ofte kavitasjon og lufting sammen under den generelle etiketten «luft i linjene». Å forstå hvordan hver enkelt skjer er avgjørende for å fikse den sanne grunnårsaken:

2.1 Dampformet kavitasjon (koking fra negativt trykk)

Kavitasjon oppstår når etterspørselen etter olje på den ene siden avhydraulisk sylinderstempelet overgår hastigheten som oljen fysisk kan komme inn med.

• Når lokalt trykk faller under damptrykket til hydraulikkoljen, koker væsken bokstavelig talt ved omgivelsestemperatur, og danner millioner av små mikroskopiske dampbobler.
• Når disse damphulrommene beveger seg fra lavtrykkssonen til høytrykksolje, imploderer de på nanosekunder.
• Hver mikroimplosjon genererer konsentrerte mikrostråler av væske som beveger seg med supersoniske hastigheter, og treffer omkringliggende metalloverflater med lokale slagkrefter som overstiger titusenvis av pund per kvadrattomme. Denne fysiske hammereffekten sliter ut metallet til mikroflak river seg løs fra overflaten.

 2.2 Lufting (mekanisk luftinntak)

Lufting er forurensning av hydraulikkolje med fri atmosfærisk luft som trekkes inn i kretsen fra det ytre miljøet.

• Luft kommer inn gjennom lekkende sugeslangeklemmer, skadede akseltetninger på hovedpumpen, løse rørdeler, lave væskenivåer i reservoaret eller turbulente tankreturledninger som dumpes over væskeoverflaten.
• I motsetning til dampbobler, kollapser ikke fri luft øyeblikkelig; den danner en melkeaktig, skummende emulsjon som gjør relativt ukomprimerbar hydraulikkvæske til en myk, sprettende pneumatisk fjær.

III. 4 advarselsskilt å se i felten

IV. Hvor skaden oppstår inne i sylinderen

Når væskekraftsystemer lider av kronisk kavitasjon og lufting, konsentrerer fysisk skade seg i spesifikke høyhastighetssoner:

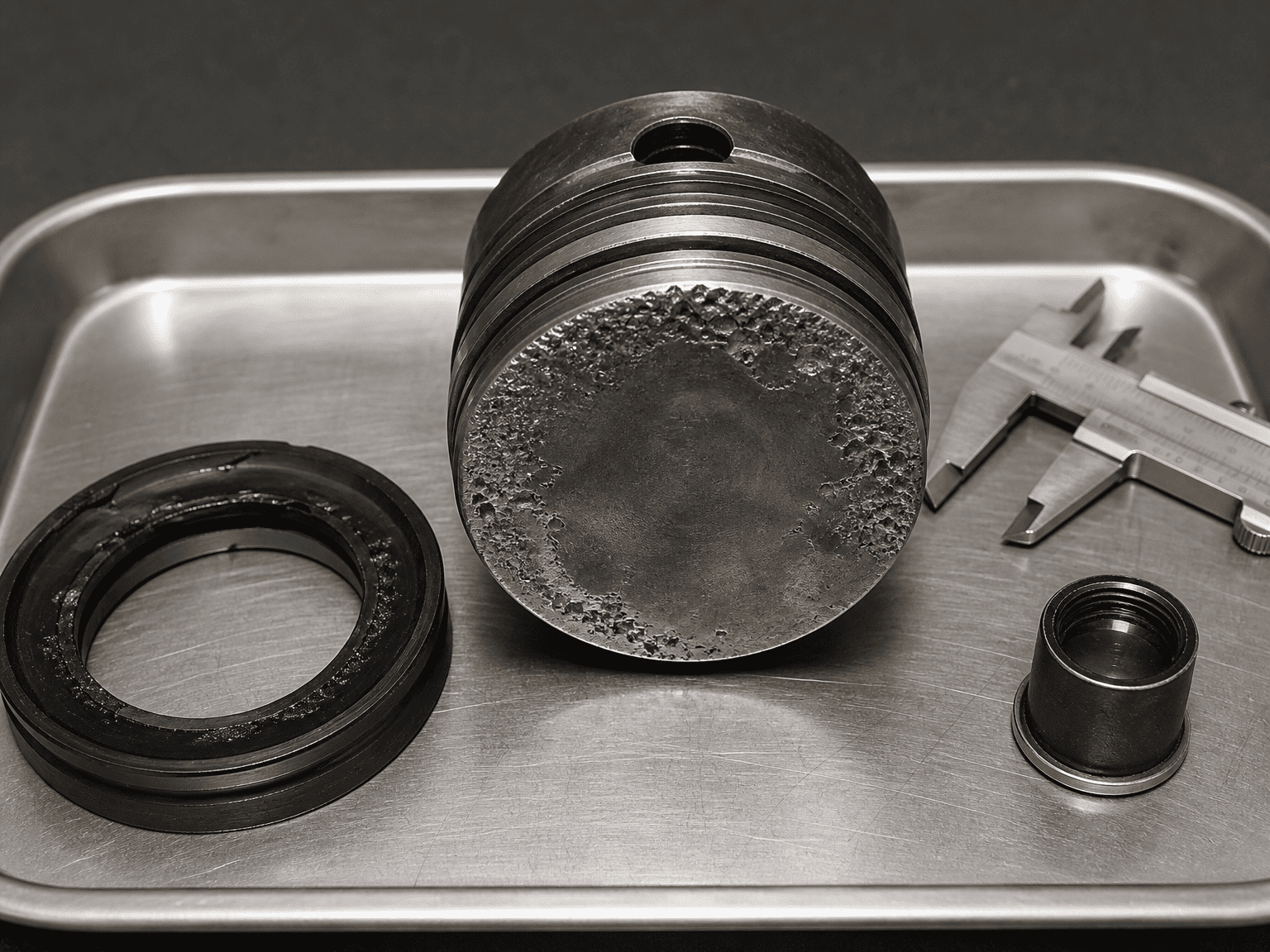

4.1 Stempelkroneflater:Den flate sirkulære overflaten av stempelet viser klynger av dype, frostede mikrogroper der kollapsende damphull gjentatte ganger traff grunnmetallet.

4.2 Oljeport indre åpninger:Skarpe rettvinklede overganger der hydraulikkolje kommer inn i sylinderløpet lider av alvorlig kanterosjon og avrunding.

4.3 Stempelstangtetninger og sliteringer:Medførte luftbobler gjennomgår rask adiabatisk kompresjon, og skaper lokale varmetopper som svir, glaserer og forvandler fleksible polyuretanforseglingslepper til sprø kulllignende flak.

4.4 Sylinderfatslipte vegger:I nærheten av de ytterste slagene, fjerner mikrostråler den beskyttende smøreoljefilmen, slik at direkte metall-til-metall slitasje mellom stempelføringsbåndene og den polerte rørboringen.

V. Topp 4 driftsutløsere på mobilt og industrielt utstyr

5.1 Overløpende gravitasjonsbelastninger (The Runaway Sylinder)

Når en tung gravemaskinbom, dumptilhengerkropp eller gaffeltruckmast synker raskt under sin egen vekt, trekker tyngdekraften sylinderstangen ned raskere enn den hydrauliske pumpen kan levere olje til lokksiden. Sylinderen blir en gigantisk sprøyte, og skaper et intenst internt vakuum som koker den innkommende oljestrømmen.

5.2 Oppstart av kald vintermorgen

Tykk, kald hydraulikkolje med høy viskositet sliter med å strømme gjennom smale sugesiler og lange tilførselsslanger. Når en operatør gir motoren full gass umiddelbart etter oppstart, sulter pumpen, trekker et kraftig vakuum og sender en strøm av kaviterende væske rett til aktuatorene.

5.3 Pustehetter til tette reservoarer

Etter hvert som sylindre med lang slag strekker seg, synker væskenivået inne i hydraulikktanken betydelig. Hvis tankens luftehette er dekket med gjørme, støv eller is, kan ikke atmosfærisk luft komme inn for å utjevne volumet. Det utvikles et delvis vakuum inne i tanken som kveler pumpens sugeledning.

5.4 Dårlig plasserte tankplater og returledninger

Hvis returolje stuper inn i reservoaret over væskenivået som en foss, pisker den luft inn i oljen. Uten tilstrekkelige tankplater for å la luftbobler stige til overflaten og ventilere, suger pumpen umiddelbart denne skumaktige blandingen tilbake i sylindrene.

VI. Løsninger på kretsnivå for å eliminere kavitasjon og lufting

Å fikse sylinderkavitasjon krever adressering av kretsdynamikken som lar undertrykk dannes:

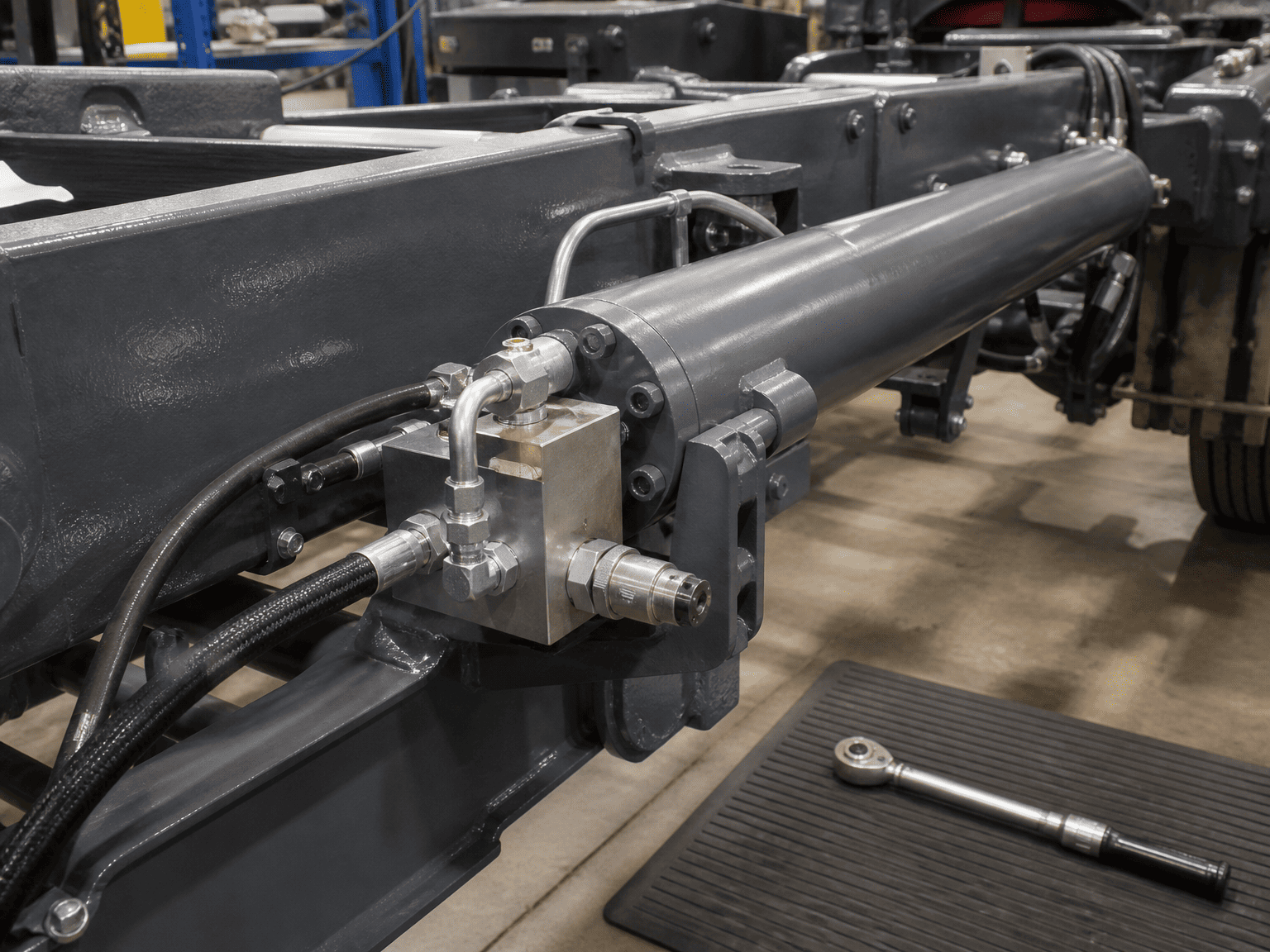

• Installer anti-kavitasjons-tilbakeslagsventiler: På kretser med raskt bevegelige eller overløpende laster, plumb en dedikert anti-kavitasjon tilbakeslagsventil mellom sylinderens arbeidsport og tankledningen. Hvis sylinderforlengelsen krever mer olje enn pumpen gir, åpnes tilbakeslagsventilen fritt, slik at tankolje kan fylle vakuumet igjen.
• Riktig størrelse motvektsventiler (oversenter): Motvektsventiler skaper kontrollert mottrykk på retursiden av sylinderen, og forhindrer at tyngdekraften renner av gårde med lasten og sikrer at positivt trykk opprettholdes gjennom hele slaget.
• Oppretthold minimal sugeledningsstørrelse: Sørg for at pumpens sugeledninger er overdimensjonerte, korte, rette og klassifisert for kontinuerlig vakuumservice uten å kollapse internt.
• Tillat tilstrekkelig oppholdstid for reservoaravlufting: Dimensjoner oljetanken slik at væsken holder seg uforstyrret i flere minutter mellom syklusene, slik at oppløste mikrobobler kan flyte naturlig ut.

VII. Feltdiagnosesjekkliste for vedlikeholdsmannskaper

Før du bytter ut en støyende eller skadet sylinder:

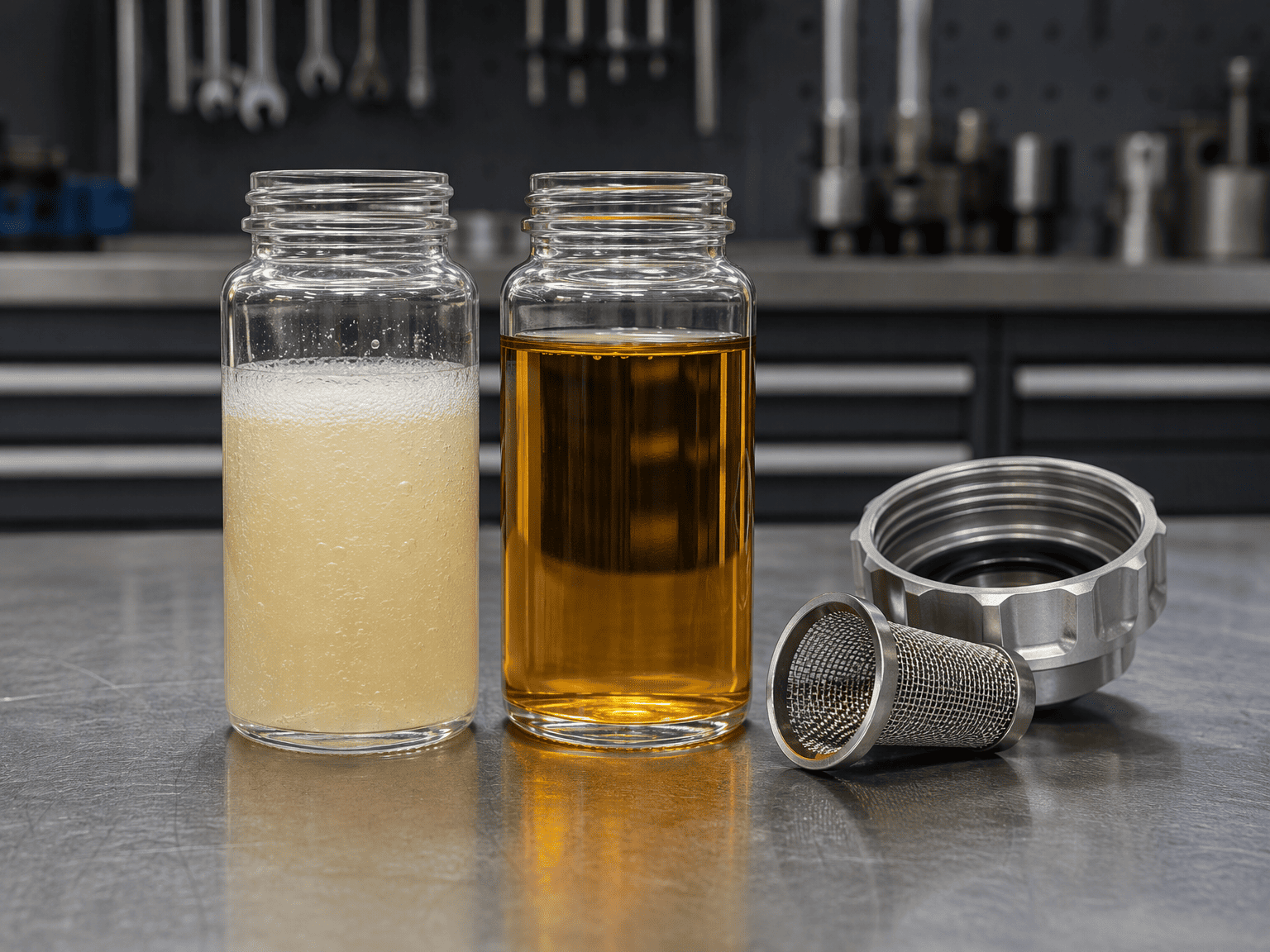

• Inspiser oljeskueglasset: Er væsken melkeaktig, uklar eller toppet med stabilt skum?
• Sjekk reservoarets luftehetter for tilstopping av støv eller frossen fuktighet.
• Inspiser pumpens sugeslangeklemmer og koblinger for løse koblinger som kan suge luft under vakuum.
• Kontroller at returledningene tømmes godt under minimum oljenivå i tanken.
• Test motvektsventilens pilotinnstillinger for å sikre at sylinderen ikke kan falle raskere enn pumpens leveringskapasitet.
• Inspiser sylinderstempeloverflaten og porthalsene med et boreskop for karakteristiske frostede kavitasjonsgroper.

VIII. Teknisk grense og diagnostisk ansvarsfraskrivelse

Denne veiledningen skisserer standard mekaniske diagnostiske indikatorer og beste praksis for hydrauliske kretser. Kompleks flerakset maskineri, lastfølende kretser med variabel forskyvning og hydrostatiske drivenheter med lukket sløyfe krever kretsspesifikk transienttrykklogging og væskeanalyse for å isolere grunnårsaker.*
