Hydraulisk sylinderspenningsberegninger: hvorfor slaglengden overstyrer nominell skyvekraft

● 2026-09-29 ● - ● Legg igjen en melding

I. Faren: Når en "3000 psi" sylinder svikter ved 1200 psi

 En vanlig og kostbar feil i hydraulisk design er å beregne sylinderskyvekraften utelukkende ved å bruke hydraulisk trykk og stempelareal:

                                                                           F = P × Apiston

Under denne enkle formelen vil en 4-tommers sylinder med 3000 psi skyve med omtrent 37 700 lbs (167,7 kN) skyvekraft. Hvis sylinderslaget bare er 12 tommer, takler stangen enkelt den belastningen.

Forleng imidlertid den samme sylinderen til et 60-tommers eller 80-tommers slag, og bruk av den samme 37 700 lbs trykkkraften vil ofte knipse eller permanent bøye stempelstangen som en tannpirker - ofte når systemtrykket bare har nådd 1000 til 1500 psi.

Denne katastrofale sviktmodusen er ikke en materialstrekksvikt; det er elastisk kolonneknekking. I langslagsapplikasjoner overstyrer den strukturelle stabiliteten til den slanke stempelstangen fullstendig trykkklassifiseringen til tønnen.

II. Fysikken tilHydraulisk sylinderBuckling: Eulers kolonneteori

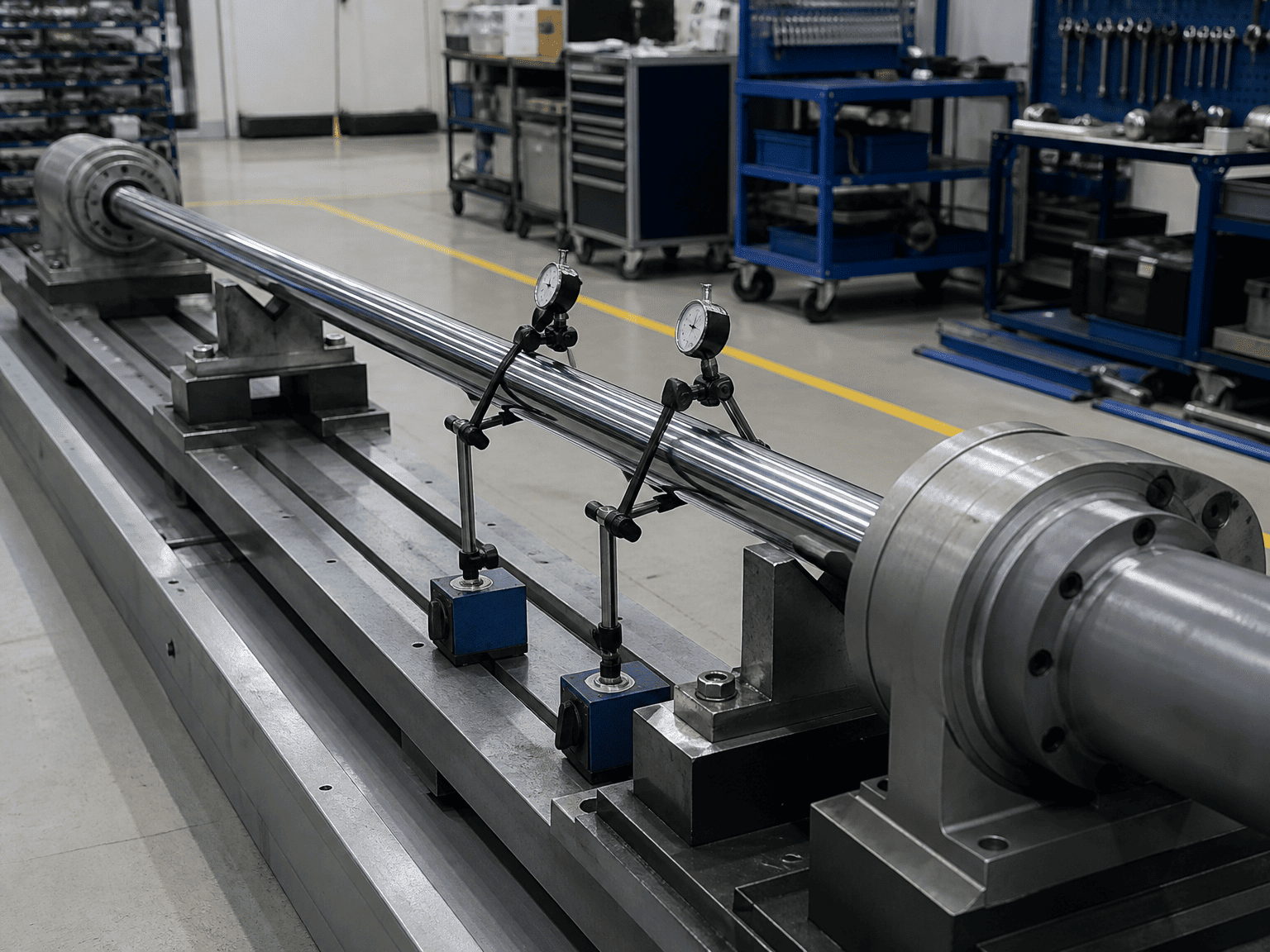

long stroke hydraulic cylinder piston rod straightness and column deflection dial indicator test

Når enhydraulisk sylinderstrekker seg under trykkbelastning, sammenstillingen oppfører seg som en lang, slank strukturell søyle. Den maksimale teoretiske trykkbelastningen en slank søyle kan tåle før sideveis ustabilitet oppstår, styres av Eulers kritiske knekkformel:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Hvor:

  • Fcr = Kritisk Euler knekklast (N eller lbf)
  • E = elastisitetsmodulen til stangmaterialet (for typisk karbon/legert stål, E ≈ 200 til 210 GPa eller 29 × 10⁶ psi)
  • I = Areal treghetsmoment for det massive runde stangtverrsnittet (m⁴ eller in⁴)
  • L = Total utvidet installasjonsavstand mellom monteringspunktene (m eller in)
  • K = Effektiv søylelengdefaktor basert på sylindermonteringsforhold
  • Le = K · L = Effektiv knekklengde

III. Beregning av treghetsmoment for solide stenger:

For en solid rund stempelstang med diameter dr:

                                                                            I = π dr⁴ / 64

Legg merke til at treghetsmomentet avhenger av den fjerde potensen av stangdiameteren (dr⁴). Dette betyr at en mindre økning i stangdiameter skaper en massiv økning i knekkmotstand:

  • Å øke en stangdiameter fra 2,0 tommer til 2,5 tommer (en 25 % økning i diameter) øker knekkmotstanden med 144 % (2,44×).

IV. Beregning av sikker arbeidsbelastning og anbefalte sikkerhetsfaktorer

Betjen aldri enhydraulisk sylindernær sin kritiske knekkgrense Fcr. I den virkelige verden,hydrauliske sylindreoppleve små eksentrisiteter, mindre pinnespill, akselerasjonsspiker og uunngåelige sidebelastninger.

Den tillatte designskyvekraften Brakk må inkludere en streng sikkerhetsfaktor Sf:

                                                                           Brakk = Fcr / Sf

Anbefalte retningslinjer for sikkerhetsfaktorer:

  • Stasjonære industrimaskiner (rene, veiledet): Minimum Sf ≥ 2,5 til 3,0
  • Generelt mobilt maskineri (dumperhengere, lastere, avfallsutstyr): Minimum Sf ≥ 3,0 til 3,5
  • Høyrisiko / personellløfting (løfteplattformer, bombiler, mobilkraner): Minimum Sf ≥ 3,5 til 4,5

V. Slankhetsforhold og overgangen til Johnsons formel

Eulers formel forutsetter ren elastisk bøyning og er kun gyldig for slanke søyler der slankhetsforholdet λ overstiger søyleovergangsterskelen λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Der rg = √I/A = dr / 4 er gyrasjonsradius.

For typisk 1045 eller 4140 kromstål er overgangsterskelen λc ≈ 85 til 105:

  • Hvis λ > λc (lange slanke stenger): Bruk Eulers formel (svikt på grunn av elastisk ustabilitet).
  • Hvis λ ≤ λc (korte til middels stenger): Bruk Johnsons parabolske formel eller standard flytegrense (svikt ved trykkflyt eller uelastisk knekking).

VI. 4 Vanlige OEM-tekniske tilsyn som forårsaker bøyde stenger

  1. Beregne knekking ved tilbaketrukket lengde i stedet for fullstendig utvidet lengde:Det mest sårbare øyeblikket oppstår når stangen er i 100 % slag der L er på sitt maksimum.
  2. Ignorerer horisontal sag under dødvekt:På lange horisontale sylindre (> 2 meter slaglengde) synker den tunge kromstangen litt under tyngdekraften, og skaper innebygd eksentrisk belastning som akselererer knekking.
  3. Forutsatt at pinnefester forblir friksjonsfrie:Over tid vil rustne eller usmurte dreietapper sette seg sammen, og forvandle et dreiefeste til et delvis låst, momentbelastet ledd som induserer bøyemomenter.
  4. Forsømmelse av regenereringskretser:Differensial-/regenereringskretser utsetter både hetten og stangsidene for fullt pumpetrykk, og opprettholder full søyleskyvekraft samtidig som strukturell margin reduseres.

VII. Hva du skal sende når du dimensjonerer langslagssylindre med HCIC

For å få en fullstendig knekkverifisering og FEA-kolonnegjennomgang fra HCIC-ingeniører, oppgi:

  1. Driftssylinderboring, slaglengde og maksimalt hydraulisk avlastningstrykk
  2. Maskinmonteringsgeometri og tegning av dreiebrakett (for å bekrefte K-faktor)
  3. Monteringsorientering (horisontal, vertikal skyving opp/ned eller vinkelbue)
  4. Eksterne føringsbegrensninger (fri ustyrt last vs presisjons lineære glideskinner)
  5. Driftssyklus, driftssyklushastigheter og miljøforhold
