Dimensjonering av hydraulisk sylinderdemping: Slik kontrollerer du retardasjon ved slutten av slag og trykkspiker

I. Problemet: Hvorfor høyhastighetssylindere lider av endelokktretthet

Når enhydraulisk sylinderflytter en multitonnsmekanisme ved hastigheter over 0,1 til 0,2 m/s (4 til 8 in/s), og bringer massen til en brå dødstopp mot sylinderendelokket, og genererer et enormt ødeleggende sjokk.

Mange utstyrsdesignere antar at å sette hovedsystemets avlastningsventil til 3000 psi beskytter hele aktuatoren. I virkeligheten, når stempelet passerer den primære utgangsporten og kommer inn i putesonen, har den fangede oljen bare én liten rømningsvei: en kalibrert nåleventil eller presisjonsåpning.

Hvis putegeometrien er underdimensjonert eller feiljustert, kan det innestengte retardasjonstrykket bak putespydet lett stige til 6000 til 10.000+ psi (400 til 700 bar) i noen få millisekunder.

Over tusenvis av sykluser fører disse voldsomme trykktransientene til:

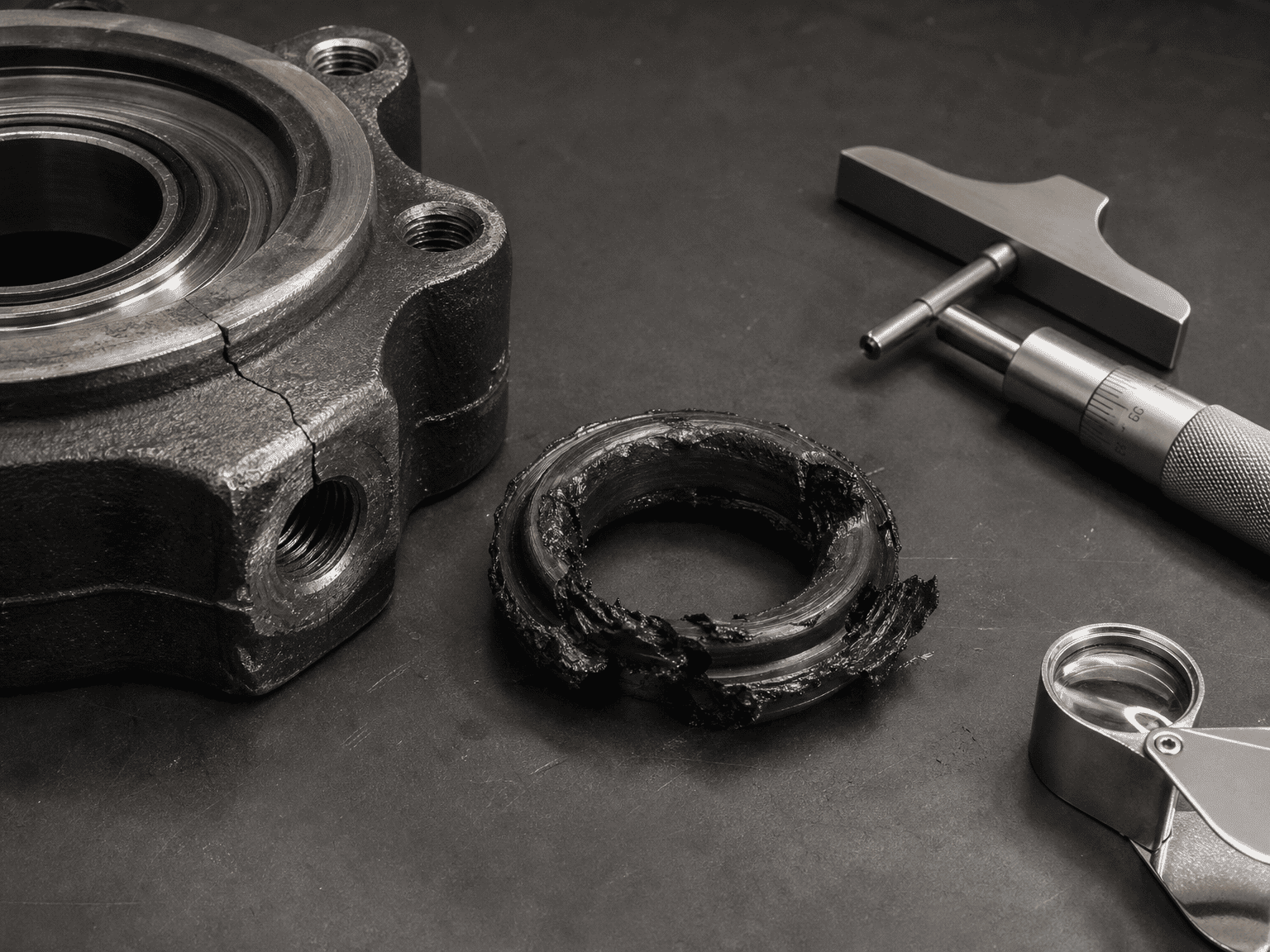

• Sprukne sylinderhetter bak og brudd på sveisede flenser
• Blåste hodepakninger og deformerte stangviskerholdere
• Utstrakte strekkstenger og kronisk tønne O-ring-ekstrudering
• Gallede eller skårede putespyd og parrende foringer

II. HvordanHydraulisk sylinderDemping fungerer

En intern hydraulisk pute konverterer den kinetiske energien til den bevegelige massen (pluss den kontinuerlige drivkraften fra pumpen) til varme ved å tvinge et innestengt volum av olje gjennom en begrenset åpning over et kort retardasjonsslag sc (typisk 20 til 40 mm eller 0,75 til 1,5 tommer).

En riktig utformet putesammenstilling inkluderer tre mekaniske kjerneelementer:

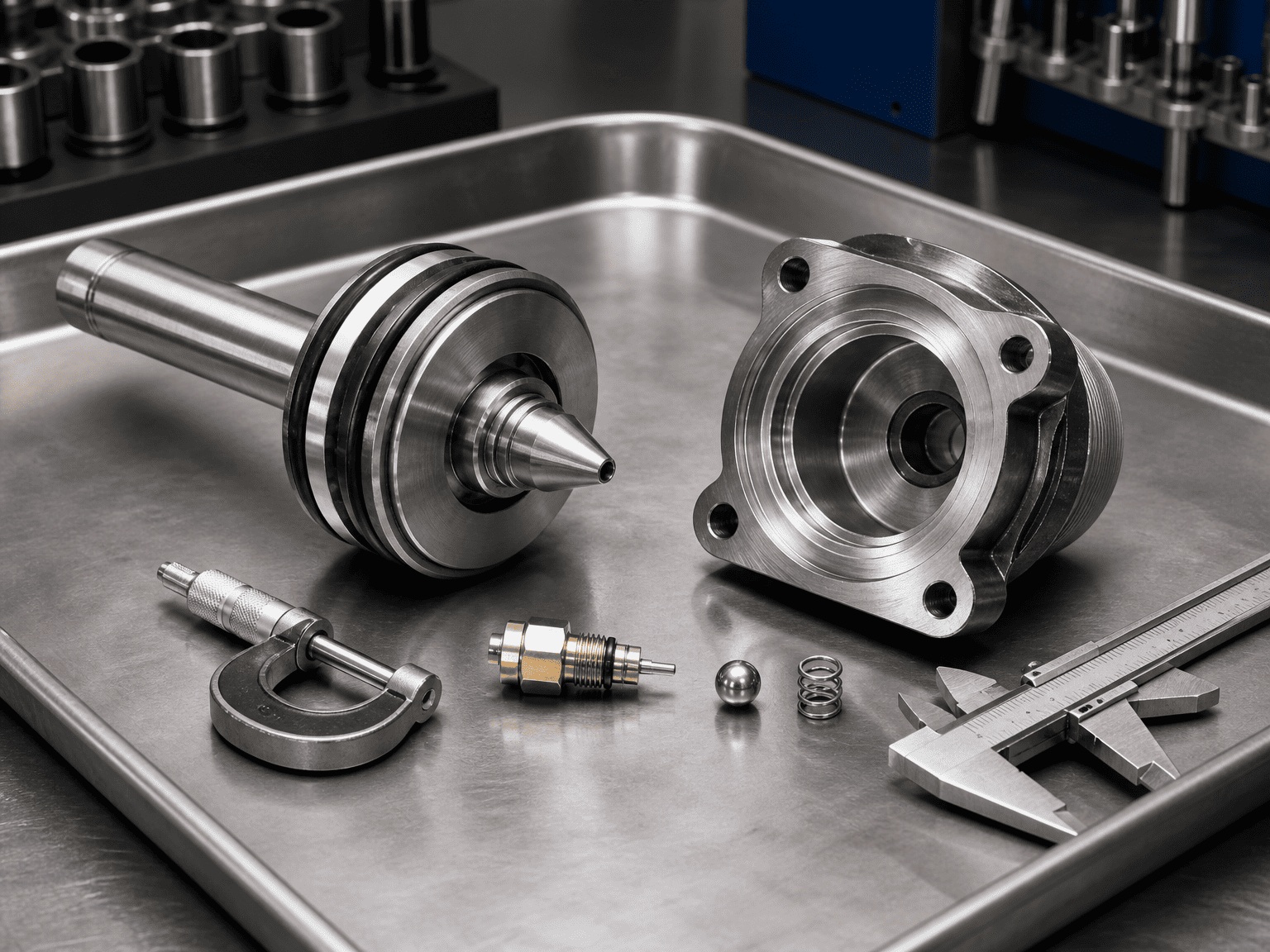

1. The Cushion Spear (eller Plunger):Et presisjonsmaskinert fremspring på stemplet som stenger hovedvæskeporten når den kommer inn i endedekselhulen.
2. Den justerbare nåleventilen:En måleåpning som lar vedlikeholdsteknikere finjustere eksosstrømhastigheten basert på faktiske driftssyklushastigheter og oljeviskositet.
3. Tilbakeslagsventilen for fristrømning:En fjærbelastet kule eller klaff som tillater full ubegrenset strømning inn i sylinderen under slagreversering, og sikrer umiddelbar utbrytningshastighet uten etterslep.

Trinnvis energi- og trykkberegning av pute For å finne ut om en innvendig pute trygt kan håndtere lasten din uten å overskride sylinderens sprengnings- eller utmattelsesterskel, beregne den totale energien som skal absorberes:

Trinn 1: Beregn kinetisk energi til den bevegelige massen

                                                                                  Ek = ½ m v²

Hvor:

m = Total bevegelig masse (inkludert stempel, stang, vedlegg og ekstern nyttelast i kg eller lb)

v = Maksimal hastighet i det øyeblikket putespydet griper inn i hulrommet (m/s eller in/s)

Trinn 2: Legg til fremdriftsarbeid under retardasjon

Hvis pumpestrømmen fortsetter under retardasjon, fortsetter systemtrykket å skyve stempelet over puteslaget sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Hvor:

Psys = Drivsystemtrykk (Pa eller psi)

Apiston = Effektivt areal på kjøresiden (m² eller in²)

sc = Effektiv lengde på putespydet (m eller in)

Trinn 3: Total energi å absorbere

                                                                        Ettotal = Ek + Wprop ± Wgravity

(Legg til eller trekk fra gravitasjonsarbeid m g sc sinθ hvis du beveger deg vertikalt eller på en skråning).

Trinn 4: Beregn gjennomsnittlig fanget putetrykk

Den gjennomsnittlige retardasjonskraften Fdec som kreves er:

                                                                                  Fdec = Ettotal / sc

Det resulterende gjennomsnittlige hydrauliske trykket inne i putekammeret Pcushion er:

                                                                              Pushion = Fdec / Acushion

Der Acushion er det ringformede området til den fangede oljekolonnen i putelommen (Abore − Aspear eller Arod).

Teknisk tommelfingerregel: Maksimalt transient trykk under innledende spydinnføring når vanligvis 1,5 til 2,2× det beregnede gjennomsnittlige putetrykket. Hvis den beregnede toppen overstiger 1,5× sylinderens maksimale nominelle tretthetstrykk, kreves en ekstern proporsjonal retardasjonsventil eller lengre spesialputespyd.

III. Vanlige feltfeil som ødelegger polstrede sylindre

1. Støtte nåleventilen helt inn (nullstrøm): Operatører som prøver å eliminere sluttslagsstøy lukker noen ganger nåleventilen helt. Dette skaper total hydraulisk låsing i putelommen, og tvinger olje forbi spydklaringen og blåsehodets pakninger.

2. Ignorer horisontal treghet på frittrullende vogner: Designere beregner kun kjøretrykk og glemmer den kinetiske energien til en 10-tonns rullende vogn. Selv ved lavt trykk vil høy treghet knuse en indre pute.

3. Bruk av standardputer med vannglykol eller kald olje med høy viskositet: Tykkere væsker eller brannbestandige væsker med lav viskositet endrer strømningen gjennom doseringsnålen betydelig, og forårsaker alvorlig overtrykk under oppstart om morgenen om vinteren.

4. Forsømmelse av væskeavlufting: Svampaktig, luftet olje som kommer inn i puten komprimeres som en fjær, og forårsaker sprett, dieseling og uregelmessig retardasjon.

IV. Hva du skal sende når du dimensjonerer tilpassede polstrede sylindre

Når du ber om konstruerte polstrede sylindre fra HCIC, oppgi:

• Total bevegelig masse (inkludert sylinderstang og montert verktøy)
• Driftshastighetsprofil (jevn hastighet, akselerasjon og tilnærmingshastighet)
• Tilgjengelige begrensninger for puteslaglengde
• Driftsvæsketype, arbeidstemperaturområde og systemavlastningsventilinnstilling
• Monteringsretning (horisontal, vertikal opp, vertikal ned eller vippebue)

V. Tekniske grenser og teknisk ansvarsfraskrivelse

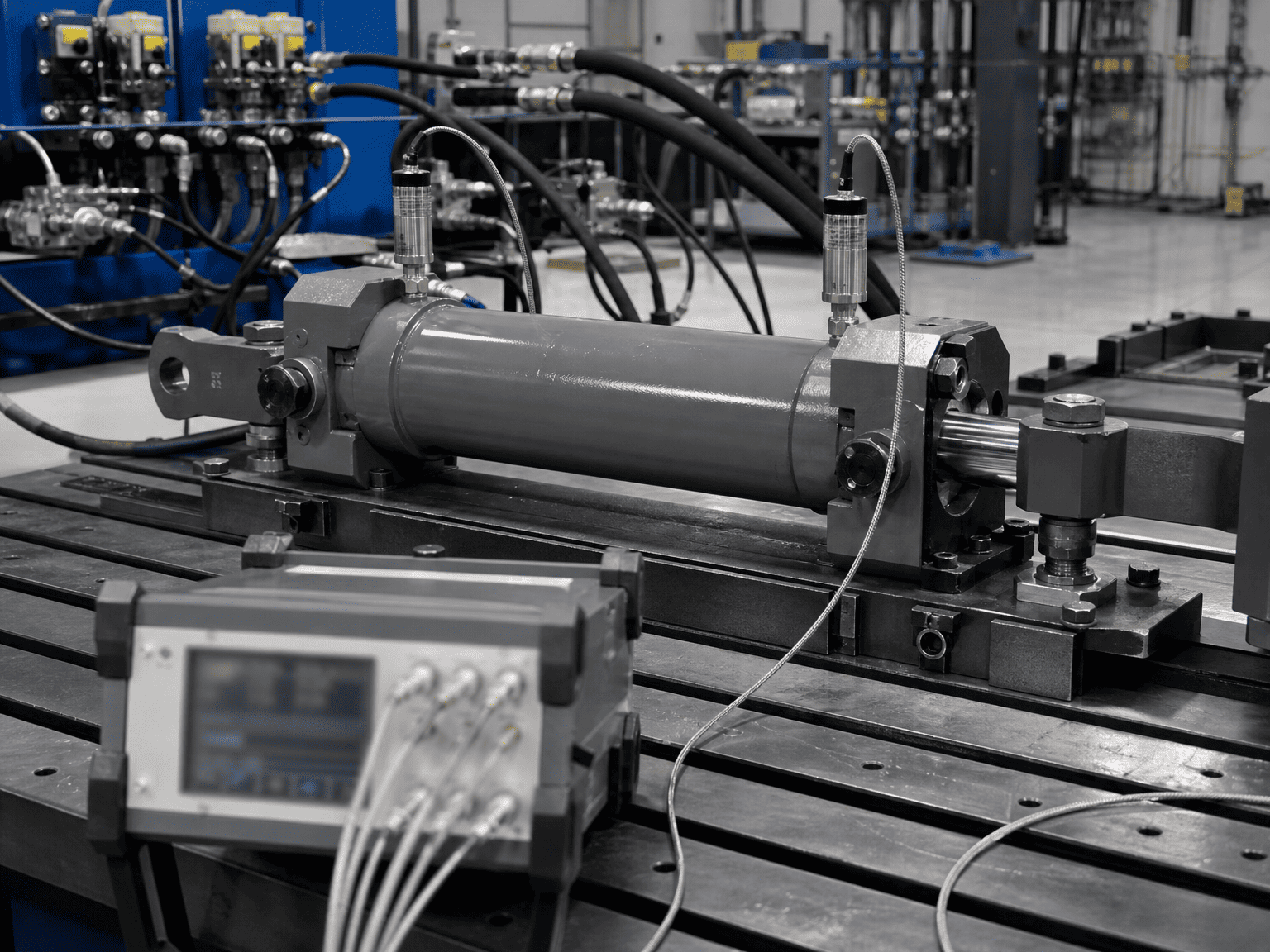

Puteberegninger presentert ovenfor gir grunnleggende størrelsesestimater basert på mekanikk for stiv kropp. Faktiske toppdynamiske trykk avhenger av hydraulikkoljens bulkmodul, linjekapasitans, utløpskoeffisienter for nåleåpning og ventilresponstider. Endelig utstyrsdesign bør verifiseres gjennom trykktransdusertesting og transientsimulering.*

VI. Rådfør deg med HCIC for spesialtilpassede puteløsninger

HCIC utvikler skreddersydde industrielle og mobile hydrauliske sylindre med skreddersydde puteprofiler for kraftige applikasjoner over hele verden.
