Hydraulisk sylinderdrift og motvektsventiljakt: Diagnostisk etterforskning for tungt utstyrsbom

I. 4 årsaker til ukommandert bomdrift

Når en lastet bom eller skuffehydraulisk sylinderfaller uten operatørinngang, skyldes feilen en av fire forskjellige hydrauliske mekanismer:

Feilmekanisme	Fysisk grunnårsak	Hørbart/visuelt symptom
Stempeltetningsbypass (intern lekkasje)	Ekstrudert U-kopp eller riflede sliteringer som lekker olje fra hetteende til stangende	Sylinder fat hot spot; drift stopper når stangen er mekanisk støttet
Motbalanse ValveSeat Weeping	Forurensning under tallerkensete, snittet patronnese eller sliten fjær	Olje gråt forbi ventilporten; jevn drift uavhengig av forseglingens tilstand
Retningsbestemt ValveSpool-lekkasje	Overdreven slitasje på spoleklaring i åpne systemer	Oppstår kun hvis ingen låseventil er installert i bomkretsen
Termisk oljekontraksjon	Varm olje (65 °C) avkjøling til omgivelsestemperatur (15 °C) krymper væskevolumet med 3 % til 4 %	Innledende 10-20 mm fall i løpet av den første timen, stabiliserer seg deretter fullstendig med null trykktap

---

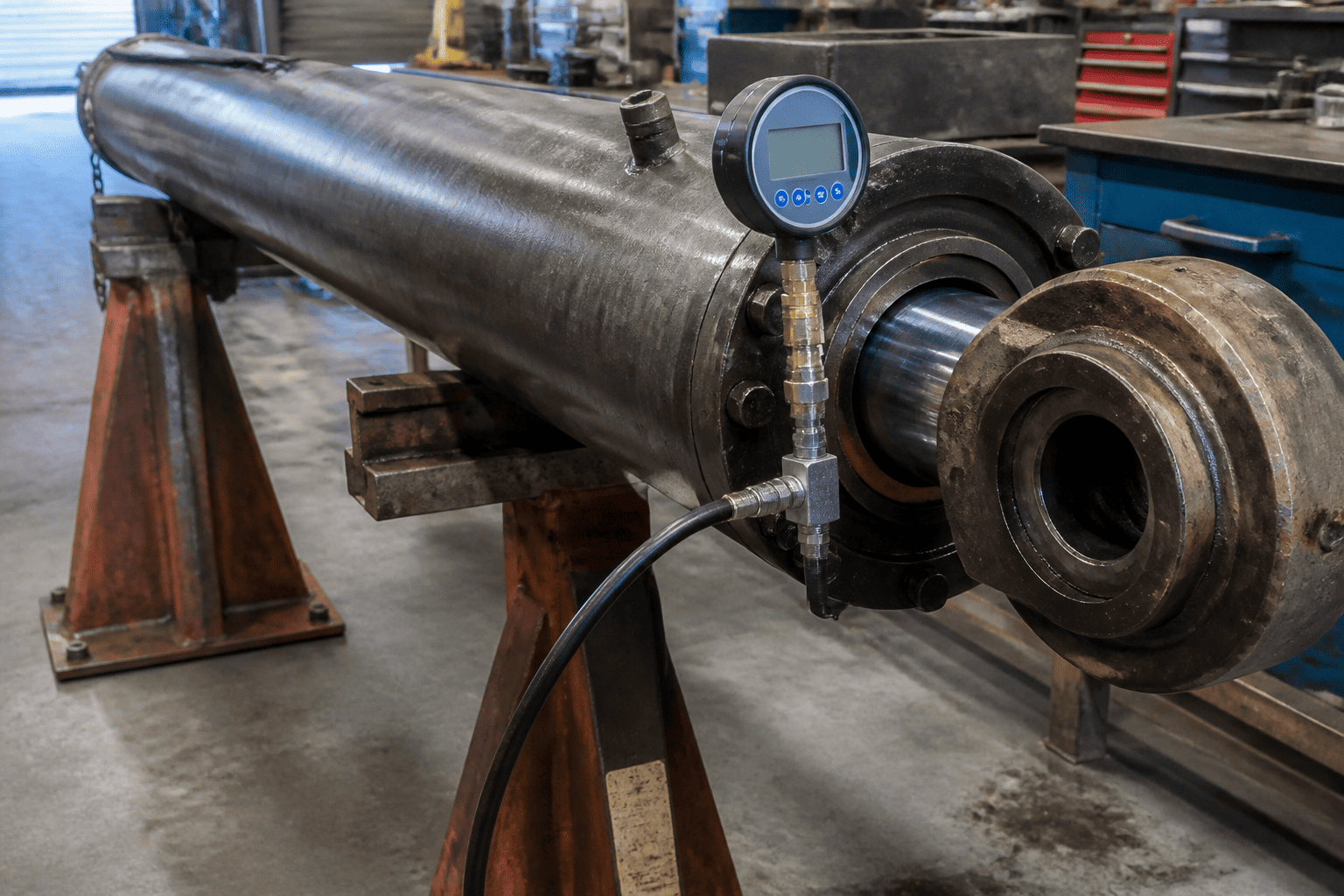

II. 15-minutters feltisolasjonstest: Sylinder vs. ventil

Fjern aldri entung bomsylinderfra en maskin før du fullfører denne definitive isolasjonstesten:

1. Hev bommen til 45 grader med nominell belastning: Bring hydraulikkoljen opp til normal driftstemperatur (omtrent 50°C til 55°C).

2. Lås ute og støtt bommen mekanisk: Installer en konstruksjonsgodkjent bomstøtte eller kranslynge for å sikre absolutt sikkerhet.

3. Isoler stangendens returledning: Koble fra hydraulikkslangen som er koblet til stangenden (ringformet side) av sylinderen, og sett lokk på slangen. La sylinderstang-enden være åpen over en ren målebeholder.

4. Fjern den mekaniske støtten: La full tyngdekraftsbelastning henge på sylinderens oljesøyle.

5. Observer stang-endens utløp:

• Resultat A (kontinuerlig strøm av olje):Hvis oljen renner jevnt fra den åpne stangporten mens bommen kryper nedover, går høytrykksolje forbi stempeltetningspakken over den indre stempelkronen inn i stangkammeret. Sylinderen krever en intern ombygging eller tønnesliping.
• Resultat B (tørr port, men bommen kryper fortsatt):Hvis null olje kommer ut av stangporten, men sylinderstangen trekker seg tilbake, holder stempelpakningene 100 % tett. Oljevolumet på lokket renner forbi setet på den lastholdende motvektsventilen tilbake til tanken.

---

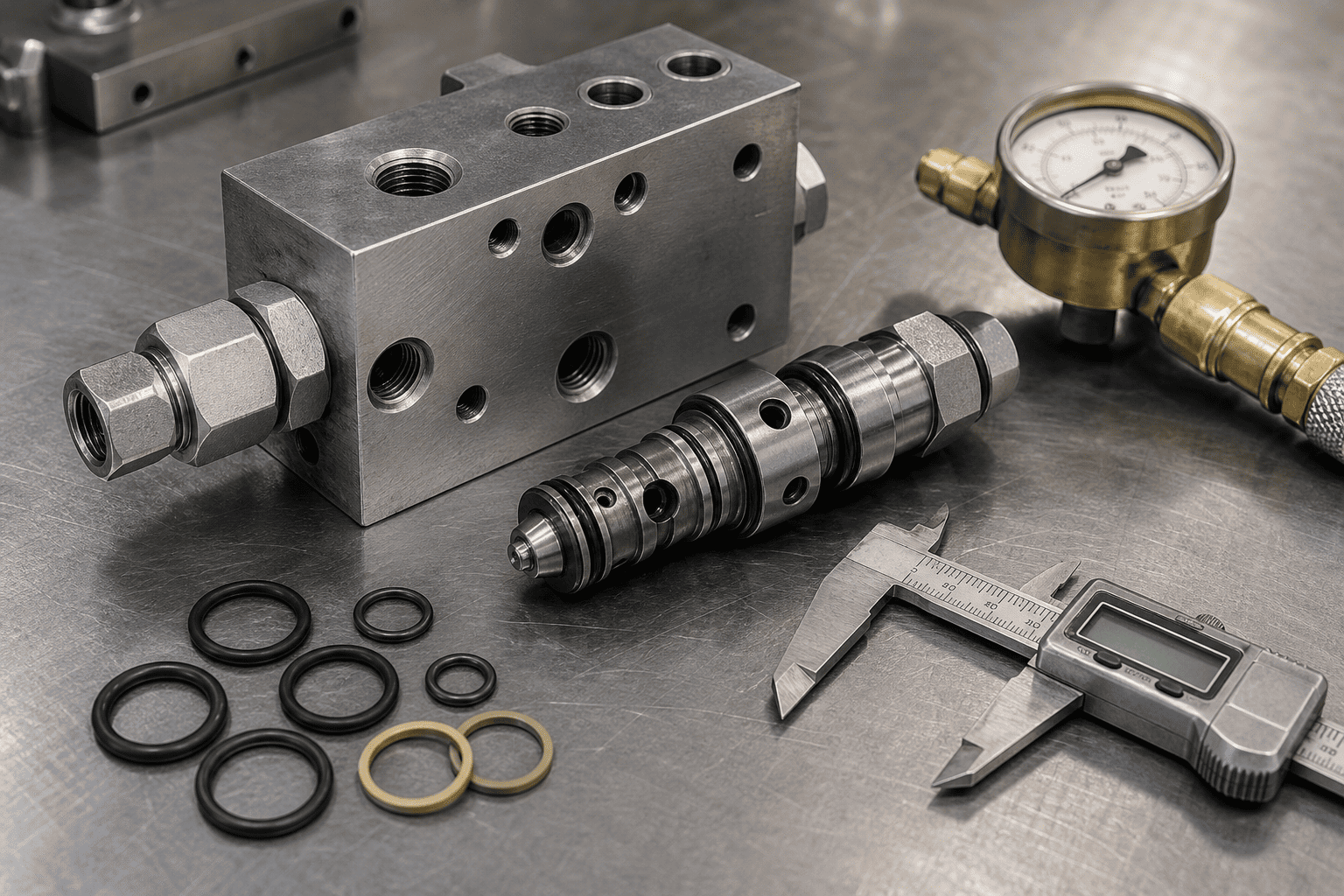

III. Motbalanseventiljakt: Hvorfor senkebommer gyser

Motbalanseventiler (oversenterventiler) utfører to kritiske oppgaver: de fanger opp olje for å hindre lastfall hvis en ledning brister, og de måler returstrøm slik at overløpende tyngdekraftsbelastninger ikke kan kjøre ut av hydraulikkpumpen.

Når en operatør senker en tung bom og maskinen begynner voldsomt å bukke og skravle, er motvektsventilen fanget i pilottrykkustabilitet (jakt):

Skritt	Prosessbeskrivelse
1	Operatør sender nedre kommando → Pilottrykk åpner motvektsventilen
2	Ventil åpner → Olje strømmer ut fra sylinderlokkenden → Bommen akselererer nedover
3	Bommen faller raskere enn pumpen kan levere olje → Pilottrykket faller til null
4	Pilottrykktap → Ventil smeller plutselig igjen → Hydraulisk sjokkbølge, bom rister

Denne syklusen gjentas mellom fem og femten ganger per sekund, og genererer ekstrem akustisk skravling og strukturell tretthet over bommens dreietapper.

---

IV. Tekniske regler: Velge riktig pilotforhold

Den primære tekniske feilen som utløser motvektsjakt er å velge et overdrevent aggressivt pilotforhold for en fleksibel, strukturell bom:

• Lavt pilotforhold (3:1 til 4:1):Svært stabil og jevn på fleksible bommer, løfteplattformer og kranarmer med lang rekkevidde. Krever høyere pilottrykk for å åpne seg, og gir naturlig hydraulisk demping som motstår trykktopper.
• Middels pilotforhold (4,5:1 til 5:1):Standard industristandard for stive gravemaskinkoblinger og hjullaster løftearmer der mekanisk nedbøyning er minimal.
• Høyt pilotforhold (8:1 til 10:1):Ekstremt energieffektiv fordi minimalt pilottrykk åpner ventilen, og reduserer pumpemotorbelastningen. Imidlertid er patroner med høyt forhold overfølsomme for mottrykk og bør kun brukes på stive vinsjer eller korte, stive hydrauliske motordrev – aldri på fleksible bomkonstruksjoner med høy treghet.

---

V. 4 beste fremgangsmåter for null-drift hydraulisk pålitelighet

1. Skyll motvektshulrom før tiltrekking:Selv en 20-mikrons stålbrikke fanget mellom tallerkennesen og manifoldsetet vil forårsake 50 mm bomdrift i timen. Spyl alltid manifoldboringer til ISO 16/14/11 renhetsstandarder.

2. Spesifiser Viton/HNBR backup-ringer for høytrykksholding:Sørg for at stempeltetningspakkene bruker anti-ekstruderings termoplastiske støtteringer som tåler 4000+ psi kontinuerlig statisk holding uten mikrokryping.

3. Skille termisk sammentrekning fra ekte lekkasjer:Når du tester nylig parkert maskineri, la tretti minutter for oljetemperaturstabilisering før du registrerer avdriftsreferanser.

4. Installer motvektsmanifolder med direkte flens:Unngå fjernmonterte linjemonterte ventiler. Bolting av ventilblokken direkte til SAE 4-bolts flensporter på sylinderrøret sikrer stiv pilottilbakemelding og null risiko for ekstern slangebrudd.

---
