A hydraulisk sylinderkan ankomme i god stand og fortsatt være skadet før den når maskinen. Ubeskyttede porter samler opp forurensning. En eksponert stempelstang kan korrodere. En sylinder som er lagret i feil posisjon kan utvikle problemer med tetning eller innvendig korrosjon.
Det er derfor mottak og lagring bør behandles som en del av installasjonsprosessen, ikke som lagerhold. Målet er enkelt: Hold sylinderen ren, beskyttet og sporbar til en utdannet tekniker er klar til å koble den til.
Denne veiledningen er for OEM-kjøpere, vedlikeholdsteam og distributører som håndterer hydrauliske sylindre før installasjon. Den fokuserer på praktisk lagring og kontroller før igangsetting. Den erstatter ikke sylinderprodusentens produkthåndbok eller sikkerhetsprosedyren for maskinen.

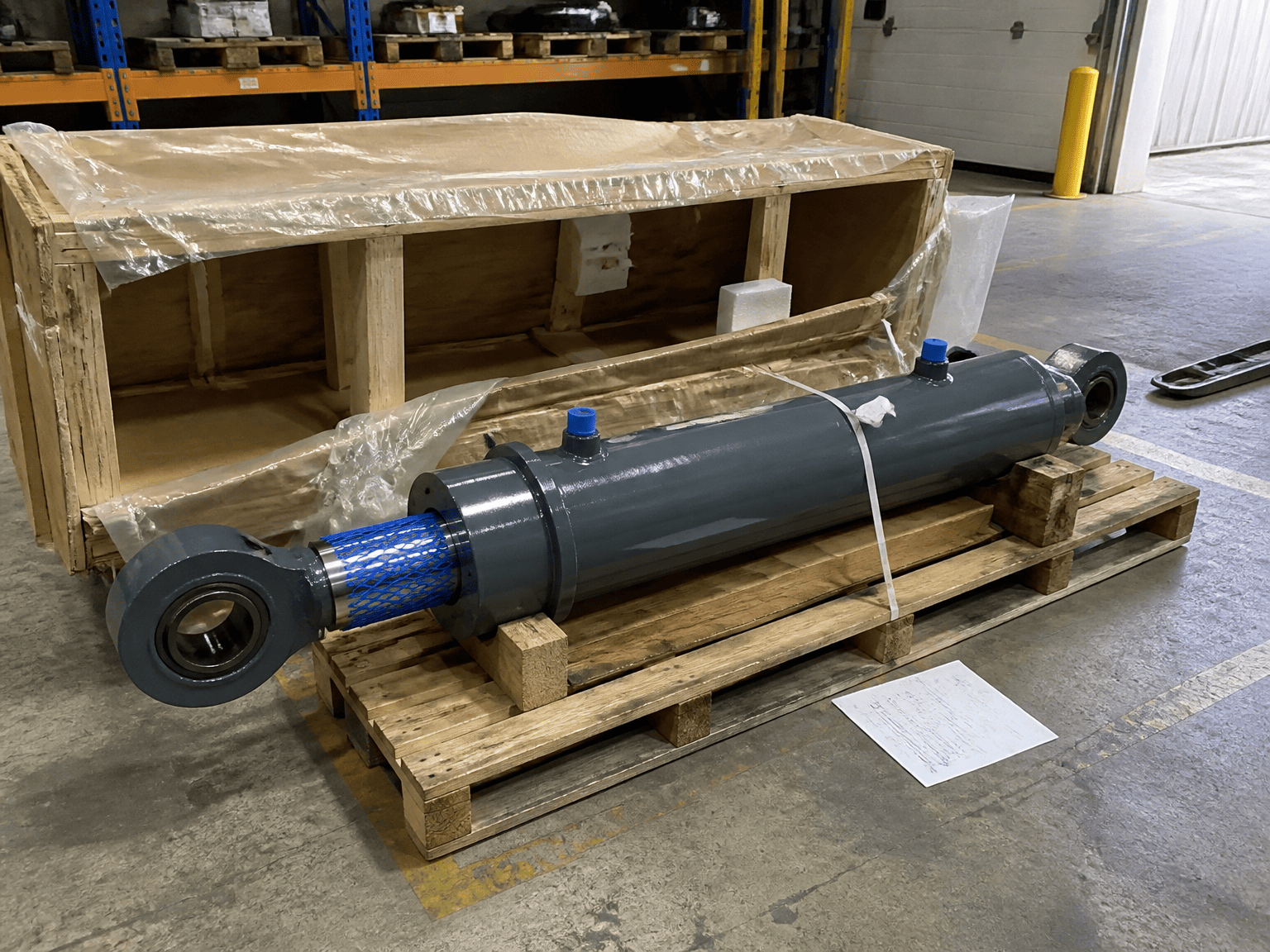

Start inspeksjonen mens emballasjen og transportbeskyttelsen fortsatt er på plass. Registrer modell, mengde, synlige skader og eventuelt manglende tilbehør. Ta bilder før du fjerner beskyttelsesmaterialer hvis kassen, pallen eller sylinderen viser slagmerker.
Sjekk følgende punkter:
Hänchens monteringsanvisning begynner med å kontrollere leveransen for fullstendighet og skade. Det er en nyttig disiplin for ethvert erstatnings- eller OEM-prosjekt: ikke oppdag en manglende monteringsdel etter at sylinderen allerede er flyttet til lagring.
Hvis skaden er synlig, isoler gjenstanden og dokumenter den før rengjøring, maling eller forsøk på å flytte stempelstangen.
Parkers sylinderveiledning sier at portbeskyttelsesplugger skal forbli på plass til installasjon. Årsaken er praktisk. Åpne hydrauliske porter gir en direkte vei for støv, metallspon, fuktighet og annen forurensning inn i sylinderen.
Ikke fjern pluggene bare for å sjekke tråden. Bekreft porttypen fra tegningen eller produktdokumentasjonen. Når rørene er klare til å installeres, rengjør ledningene og beslagene før du kobler til. Parker advarer også om at rørene bør rengjøres grundig for å fjerne spon og grader fra gjenging eller fakling.
En ren tilkobling er ikke bare en idriftsettelsespreferanse. Forurensning kan skade tetninger, ventiler og ferdige sylinderflater etter at maskinen begynner å sykle.
Parker anbefaler et innendørs lagringsområde med en tørr, ren og ikke-korrosiv atmosfære. Sylinderen bør beskyttes mot innvendig korrosjon og ytre påvirkning.
Lagringsområdet bør også begrense:
Ikke bruk sylinderen som støtte for andre materialer. Oppbevar identifikasjon og produktdokumenter sammen med varen eller i en sporbar lagerpost. En sylinder som mister modell- eller ordreinformasjon blir vanskeligere å verifisere når maskinen endelig er klar.
For konvensjonelle industrisylindre anbefaler Parker vertikal lagring med stempelstangen oppe når det er mulig. Denne posisjonen kan redusere korrosjonsrisiko fra kondens inne i sylinderen og bidra til å minimere tetningsskader.
Riktig posisjon kan avhenge av sylinderdesign, slaglengde, vekt, installert tilbehør og produsentens instruksjoner. Teleskopsylindre, enkeltvirkende sylindere og sylindere med spesielle krav til oppbevaring skal ikke plasseres etter en generisk lagerregel.
Hvis en sylinder må lagres horisontalt, støtt den over passende punkter slik at røret, stangen og monteringstilbehøret ikke bøyes eller skades. Unngå rulling og beskytt stempelstangen mot kontakt med stativet eller gulvet.
Hvis sylinderen oppbevares full av hydraulikkvæske, bemerker Parker at væskeutvidelse forårsaket av temperaturendringer må vurderes. Dette er et poeng for produsenten eller hydraulikkingeniøren å bekrefte før langtidslagring.
Stempelstangen er en av de viktigste overflatene å beskytte under lagring. Rust, bulker og riper kan skade stangtetningen og føringen når sylinderen begynner å bevege seg.
Parker anbefaler å belegge eksponerte umalte overflater, for eksempel stempelstangen, med en rusthemmende blanding når utstyret er lagret ute i lengre perioder. Riktig beskyttelsesprodukt og fjerningsmetode bør bekreftes for stangfinish, forseglingsmateriale og lagringsvarighet.
Før installasjon, inspiser stangen under godt lys. Se etter:
Ikke poler, slip eller mal på nytt en skadet stang som en rask løsning. Registrer tilstanden og spør sylinderleverandøren eller kvalifisert reparasjonsteam om delen kan aksepteres.
Før montering sammenlignes sylinderen med godkjent tegning og bestillingsdetaljer. Bekreft den totale lengden, slaglengden, monteringsstilen, portorienteringen, stang-endeforbindelsen og inkludert tilbehør.
Hänchen instruerer installatører om å fjerne tetningsplugger eller dekkplater som brukes for å beskytte produktet under transport før montering. Fjern disse beskyttelsene på riktig stadium: hold de hydrauliske portene lukket til rørene og koblingene er klare, og rengjør deretter tilkoblingsområdet før du åpner kretsen.
Installasjonsteamet bør også bekrefte at:
Parker og Hänchen understreker begge at sylinderinstallasjon er en spesialistoppgave. Følg maskinbyggerens prosedyrer for låsing, løfting og trykkutløsning.

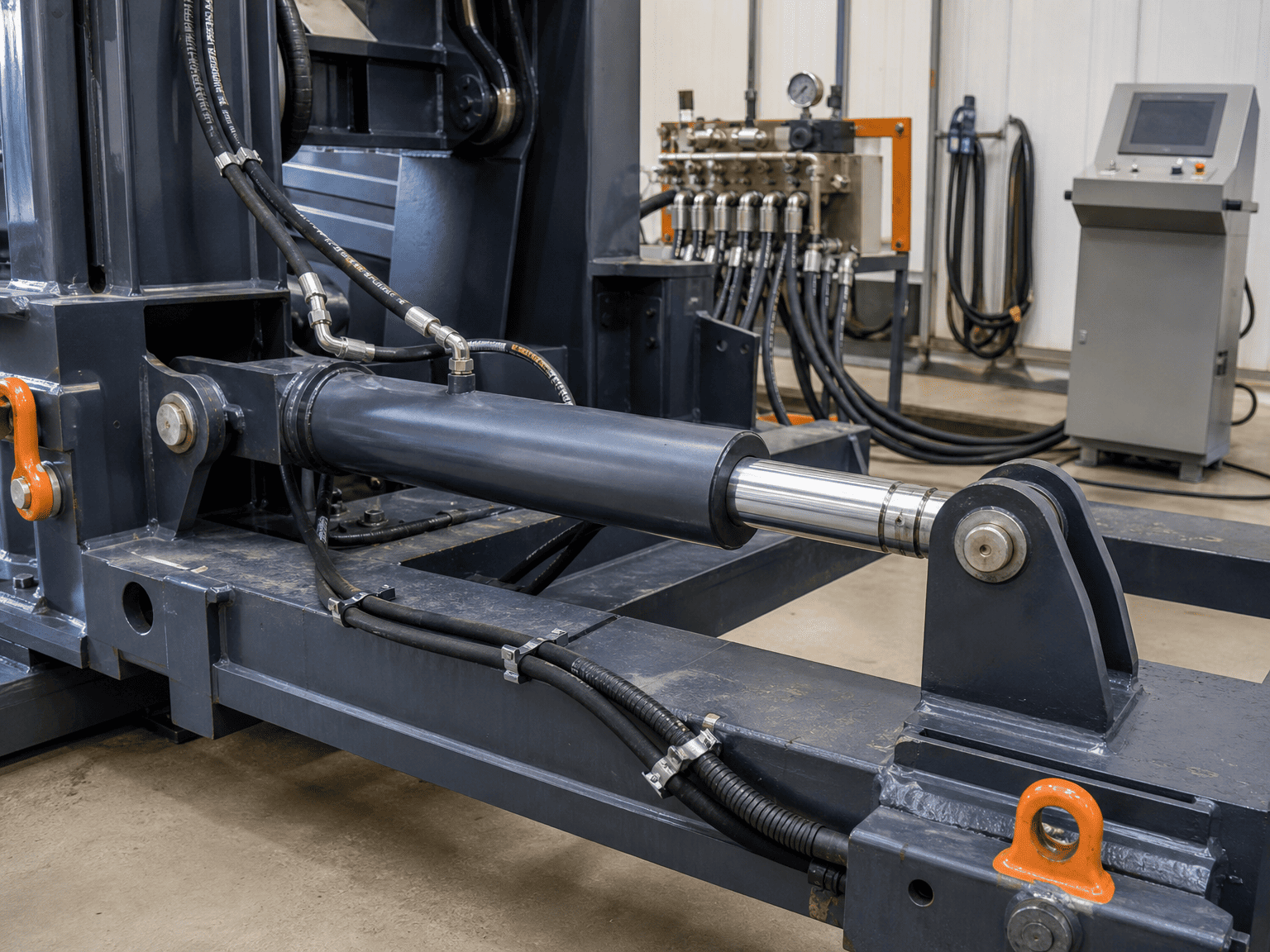

A hydraulisk sylinderskal ikke brukes til å trekke en maskinkonstruksjon på plass. Etter lagring bør installasjonsteamet bekrefte at støttepunktene, monteringsflatene og tilkoblede maskinelementer møtes uten å tvinge sylinderen på plass. Hänchen anbefaler stressfri installasjon og advarer mot overskridelse av tillatt sidebelastning på stempelstangen.
Før igangkjøring, kontroller installasjonen fra sylinderen og utover:
- Monteringsflatene er rene og sitter godt fast
- Sylinderen støttes uten å vri røret
- Stang-endeforbindelsen tvinger ikke stangen sideveis
- Stangen kan nå begge ender av det tiltenkte slaget uten kontakt
- Slanger har nok bevegelsesgodtgjørelse og gnis ikke på rammen
- Vakter og deler i nærheten gir nødvendig klaring
Parkers sikkerhetsveiledning behandler også justering som et installasjonsansvar. Gjør denne kontrollen før trykk påføres, mens eventuelle forstyrrelser fortsatt kan korrigeres uten å belaste sylinderen eller maskinstrukturen.
Luft som er fanget i en hydraulisk sylinder kan påvirke driften og komponentens oppførsel. Hänchens installasjonsveiledning anbefaler å plassere ventilasjonsåpninger øverst der det er aktuelt og ventilere sylinderen før oppstart.
Den nøyaktige ventilasjonsprosedyren avhenger av sylinderdesignet og maskinkretsen. Bruk produsentens instruksjoner, hold trykket kontrollert og sørg for at væske og luft som slippes ut ikke kan utgjøre en fare.
Etter utlufting anbefaler Hänchen langsom, ubelastet lavtrykksbevegelse før normal drift. Igangsettingsteamet bør observere:
- Jevn forlengelse og tilbaketrekking
- Lekkasjer ved porter, tetninger og beslag
- Stangbevegelse og justering
- Uventet støy, skravling eller støt
- Slangebevegelse og kontakt med rammen
- End-of-slag-adferd og demping, hvis montert
Ikke flytt direkte fra lageret til en fulllasttest uten dette kontrollerte inspeksjonsstadiet.
For hver sylinder, hold en kort oversikt som inneholder:
- Modell og serie- eller ordrereferanse
- Mottatt dato og lagringssted
- Emballasje- eller transportskader
- Port-plugg og stang-beskyttelsestilstand
- Lagringsposisjon og inspeksjonsdatoer
- Synlig korrosjon eller overflateskade
- Godkjent tegnings- og monteringsmanual
- Navn på personen som friga den for installasjon
Denne posten hjelper en OEM å skille transportskader, lagringsskader og driftsskader når et problem dukker opp senere. Det gir også installasjonsteamet et klart utgangspunkt i stedet for å stole på minne.
Hvis en sylinder har vært lagret i lengre tid, vært utsatt for vær eller mottatt transportskader, send modellinformasjon, fotografier, lagringshistorikk og installasjonstegninger før du kobler den til maskinen. En leverandør kan da hjelpe til med å skille en vanlig sjekk før installasjon fra en tilstand som krever reparasjon eller utskifting.
Det beste idriftsettelsesresultatet starter før den første trykktesten: beskytt sylinderen, hold portene rene, verifiser installasjonen og noter hva du fant
