HCIC har publisert en dedikert ressurs forHCIC-310 amerikansk kraftløfter, og setter modellens tomme-baserte monteringsinformasjon og applikasjonsgjennomgang i sentrum av kjøpersamtalen.
Ressursen er rettet mot kommersielle kjøretøybyggere, karosseriprodusenter, flåtevedlikeholdsteam og nordamerikanske distributører som trenger å sjekke en talje mot et ekte chassis. Det nyttige bidraget er ikke et løfte om at én talje passer til hvert kjøretøy. Det gir kjøpere et definert utgangspunkt: gjennomgå de publiserte dimensjonene, sammenlign dem med chassiset og identifiser endringene som kreves for en ikke-standard installasjon.
Dette er en offentlig produktressursoppdatering. Det er ikke en kunngjøring av en navngitt kundeordre, flåtekontrakt, leveringsresultat eller universell monteringsgodkjenning. Endelig egnethet avhenger fortsatt av kjøretøyets ramme, last, karosserigeometri, hydraulikkkrets og installasjonstegninger.
En kjøper av nyttekjøretøy kan begynne med en forespørsel om en "amerikansk kraftløfter." Den beskrivelsen er ikke nok til å frigi en innkjøpsordre. Taljen må kobles til en bestemt ramme, jobbe gjennom en definert løftebane og operere med kjøretøyets hydrauliske kontroller.
Det samme problemet dukker opp i erstatningsarbeid. En talje som ligner på den gamle enheten kan fortsatt skape et problem hvis basefotavtrykket, monteringshullmønsteret, armbevegelsen eller det hydrauliske grensesnittet er forskjellig. Den korrekte sammenligningen er mellom de publiserte heisedataene og det faktiske chassisgrensesnittet.

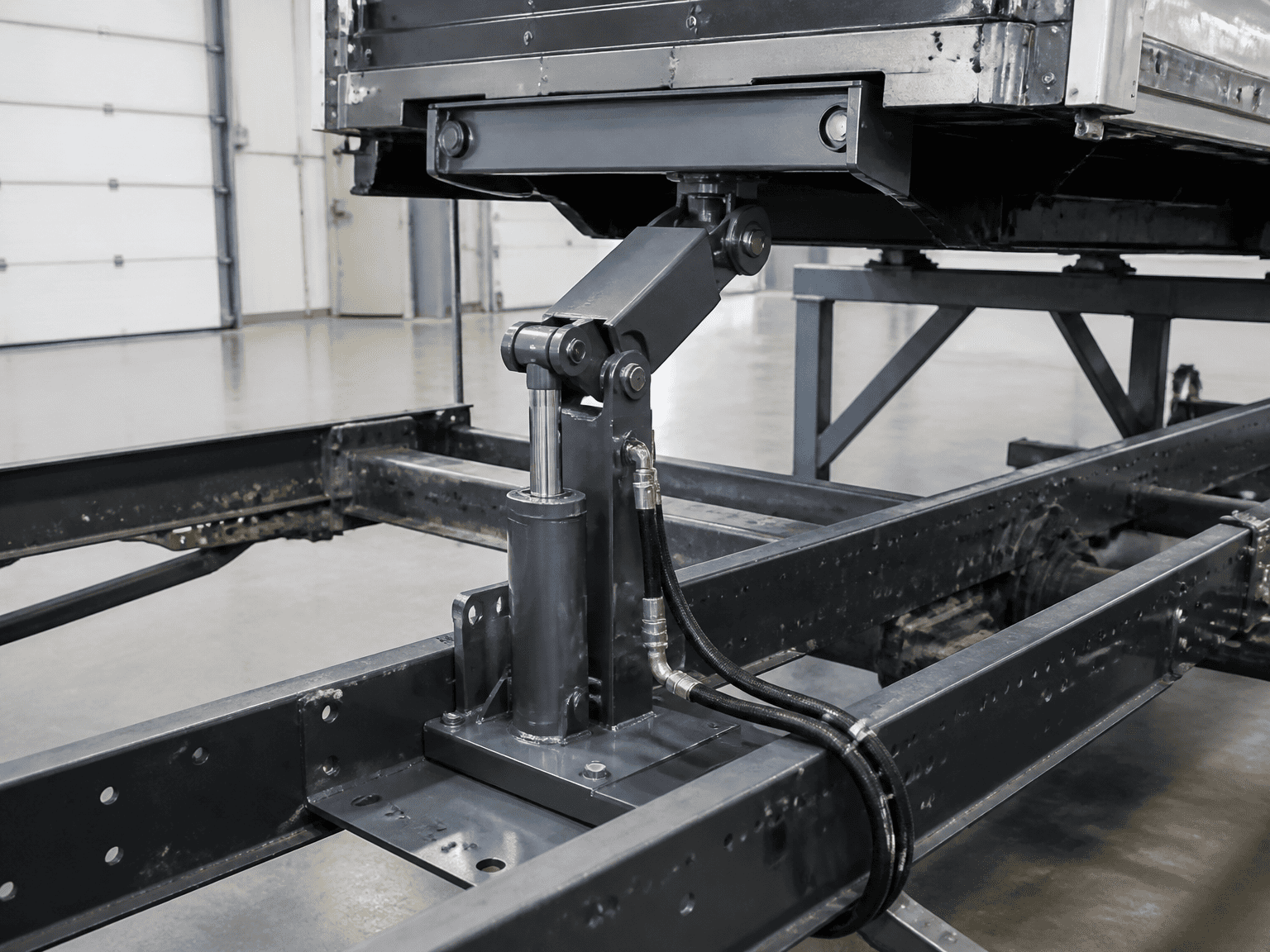

Det er derfor HCIC-310-ressursen presenterer dimensjoner i tommer og diskuterer justering av løftearmen, basestørrelsen og monteringshullposisjonene for uregelmessige chassisoppsett. Den publiserte informasjonen gir et OEM-team noe konkret å sjekke før de ber om et tilbud.
HCIC-siden identifiserer modellen som en amerikansk kraftløfter for bruksområder inkludert dumpere, søppelbiler og modifiserte nyttekjøretøyer. Den publiserer følgende referansedimensjoner:
- Topp tverrbjelke lengde:24.00 in
- Hovedløftearm forlenget lengde:26,63 tommer
- Hoved løftearm tilbaketrukket lengde:19,63 tommer
- Grunnlengde:28,50 tommer
- Front base bredde:14,25 tommer
- Bakre basebredde:5,00 tommer
- Monteringstykkelse foran:4,00 tommer
Disse tallene skal behandles som publiserte referansedata for HCIC-310-gjennomgangen, ikke som en erstatning for en gjeldende installasjonstegning. En kjøper bør bekrefte om dimensjonene er kompatible med chassis, karosseri, hengselarrangement, sikkerhetsavstander og hydrauliske koblinger på målkjøretøyet.
Ressursen sier også at modellen kan justeres for spesielle rammekonstruksjoner. Den oppførte retningen er praktisk: løftearmens slaglengde, basestørrelsen og monteringshullposisjonene kan vurderes mot det faktiske chassiskravet. Eventuell endring skal bekreftes på godkjent tegning før produksjon.
Mange nordamerikanske nyttekjøretøyer er designet og vedlikeholdt rundt tommerbaserte dimensjoner. Å presentere startdimensjonene i tommer reduserer et unngått konverteringstrinn under den første chassissammenlikningen.
Det fjerner ikke behovet for teknisk gjennomgang. Det gjør rett og slett den første diskusjonen mer spesifikk. Kjøperen kan sende chassismålene, merke monteringspunktene og be leverandøren om å gjennomgå grensesnittet mot HCIC-310-referansen.
Dumpere, renovasjonsbiler og modifiserte karosserier kan ha forskjellige rammebredder, karosseriklaringer, løftebaner og hydrauliske kontroller. En talje valgt for ett oppsett bør ikke overføres til et annet kjøretøy basert på navnet alene.
Forespørselen skal identifisere kjøretøyets funksjon, karosseritype, tilgjengelig monteringskonvolutt, løftekrav og hydraulisk tilkobling. Hvis en tegning ikke er tilgjengelig, kan klare fotografier med målte referansepunkter fortsatt forbedre den første tekniske gjennomgangen.
HCIC-ressursen beskriver justeringer for uregelmessige chassisforhold, inkludert monteringshullposisjoner og basisdimensjoner. For en OEM-kjøper er det viktige kontrollpunktet dokumentrevisjonen: de endelige dimensjonene, materialene, tilkoblingene og inspeksjonskravene skal registreres på det godkjente tilbudet eller tegningen.
En verbal endring under montering er ikke en pålitelig produksjonsspesifikasjon. Ingeniørteamet, innkjøpsteamet og fabrikken bør arbeide ut fra den samme godkjente informasjonen.
En nyttig forespørselspakke bør inneholde:
1. Kjøretøymerke, modell, årgang og karosseritype.
2. Chassistegning eller oppmålte rammedimensjoner.
3. Eksisterende heisefotografier, inkludert sokkel og monteringspunkter.
4. Nødvendig løftefunksjon og kropps- eller beholdergeometri.
5. Tom kroppsvekt, forventet nyttelast og driftsplikt.
6. Tilgjengelig baselengde, bredde, høyde og omkringliggende klaring.
7. Monteringshullmønster og tilkoblingsdetaljer.
8. Hydraulisk trykk, strømning, port eller slangeinformasjon og kontrollarrangement.
9. Antall, destinasjon og om forespørselen er OEM, erstatnings- eller modifikasjonsarbeid.
10. Nødvendig tegning, inspeksjonsprotokoll, pakkeinformasjon eller andre ordredokumenter.

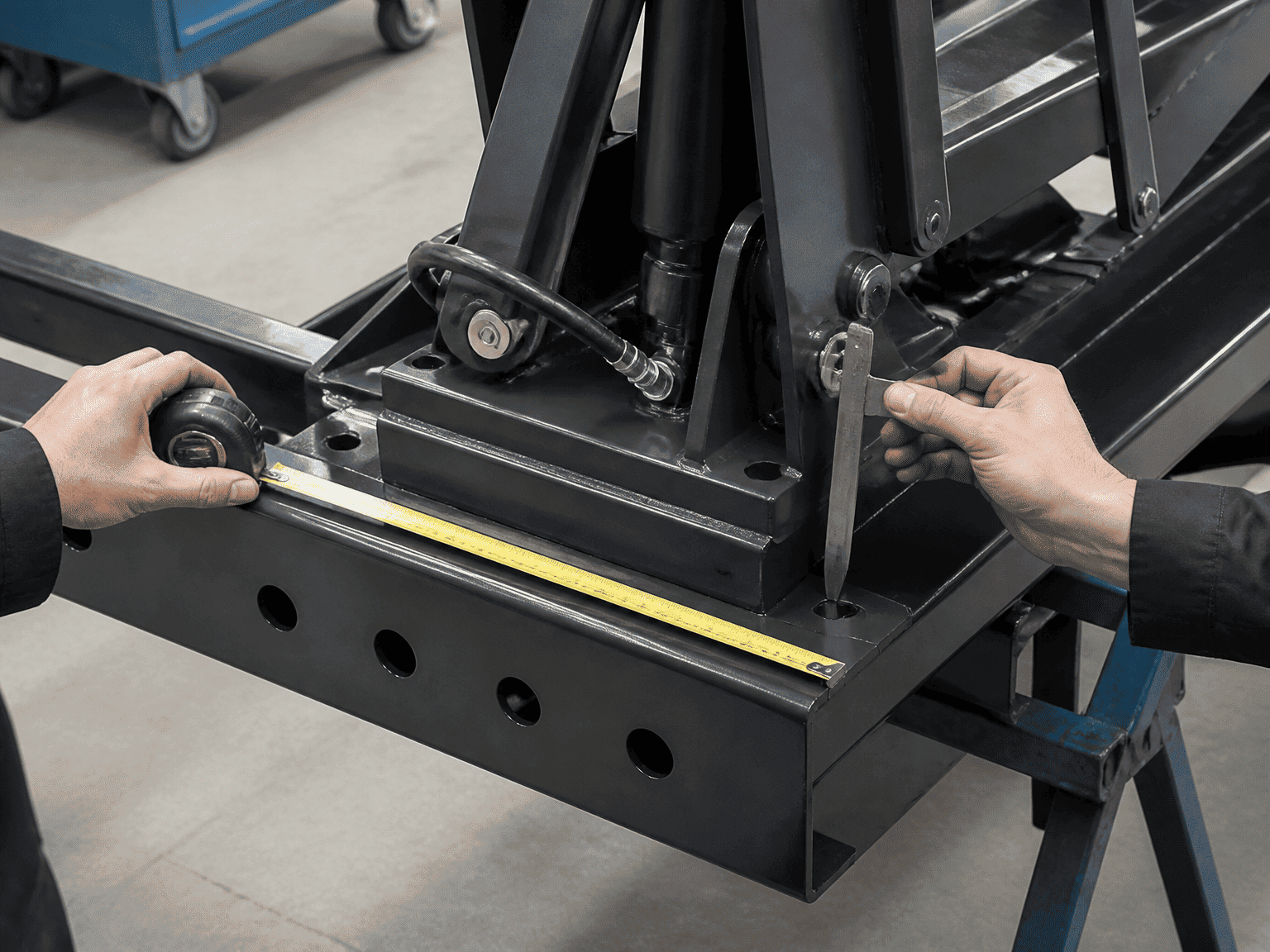

Et målebånd plassert ved siden av monteringspunktene er ofte mer nyttig enn et fotografi av taljen alene. Hvis enheten er en erstatning, inkluder det gamle delenummeret, serieinformasjon og eventuelle bevis på den originale installasjonsgeometrien.
Den publiserte ressursen brukes best på det tidlige monteringsstadiet:
- Trinn 1 – Identifiser kjøretøyet:definere applikasjonen for dumping, avfall eller modifisert nyttekjøretøy.
- Trinn 2 — Sammenlign grensesnittet:sjekk de publiserte HCIC-310-dimensjonene mot chassiset og karosserioppsettet.
- Trinn 3 - Merk unntakene:identifisere ikke-standard rammebredder, hullposisjoner, armvandring eller hydrauliske koblinger.
- Trinn 4 — Bekreft tegningen: bli enige om den endelige konfigurasjonen før produksjon eller modifikasjon.
- Trinn 5 — Gjennomgå inspeksjons- og leveringsbehov:oppgi dokumentene og sjekkene som kreves for bestillingen.
Denne prosessen hjelper til med å skille en standard monteringsdiskusjon fra en tilpasset konfigurasjon. Det forhindrer også en vanlig kildefeil: godkjenne en heise fra et katalognavn mens det mekaniske grensesnittet ikke er definert.
HCIC-310-ressursen fastslår ikke at alle nordamerikanske dumper eller søppelbiler kan akseptere modellen uten modifikasjoner. Den erstatter heller ikke en chassistegning, løftekraftgjennomgang, hydraulikkkretskontroll eller maskinsikkerhetsvurdering.
Den publiserte siden inneholder applikasjons- og dimensjonsinformasjon, men den endelige konfigurasjonen må bekreftes for det faktiske kjøretøyet. Påstander om en spesifikk kunde, flåte, ordrevolum, leveringsytelse eller feltresultat skal ikke utledes fra produktressursen med mindre HCIC publiserer disse detaljene separat.
Det skillet er viktig i B2B hydrauliske anskaffelser. En nyttig bedriftsoppdatering bør gjøre kjøperens neste tekniske skritt klarere uten å gjøre en standard produktside om til en prosjektcasestudie som ikke støttes.
