Hydraulisk sylinder monteringsstift øye og bøssing feil: rettsmedisinsk analyse av gnaging, fretting og ovalitet

I. Høystress-realiteten til sylindermonteringer

Nårhydrauliske sylindremislykkes, ser feltteknikere instinktivt inn i løpet – sjekker stempeltetninger, stangkrom og viskerringer. Likevel, i tungt belastede mobile maskiner som gravemaskiner, gruveskuffer, søppelpakkere og leddhjullastere, er opptil 40 % av uplanlagte sylinderbytte forårsaket av katastrofale mekaniske feil ved monteringsdreiepunktene: stangøyet, bunngaffelen eller tappboringene.

En frossen, skurret eller ovalisert dreietapp låser opp leddledd, induserer alvorlige sideveis bøyemomenter over stempelstangen og akselererer lekkasje fra hodekjertelen. Denne ingeniørveiledningen beskriver rotmekanikken til øyeslitasje, rettsmedisinsk diagnostikk for å skille gnaging fra gnagingskorrosjon, og metallurgiske standarder for valg av kraftige bøssinger og herdede legeringsstifter.

---

II. 3 Fatal Pivot Failure Modes forklart

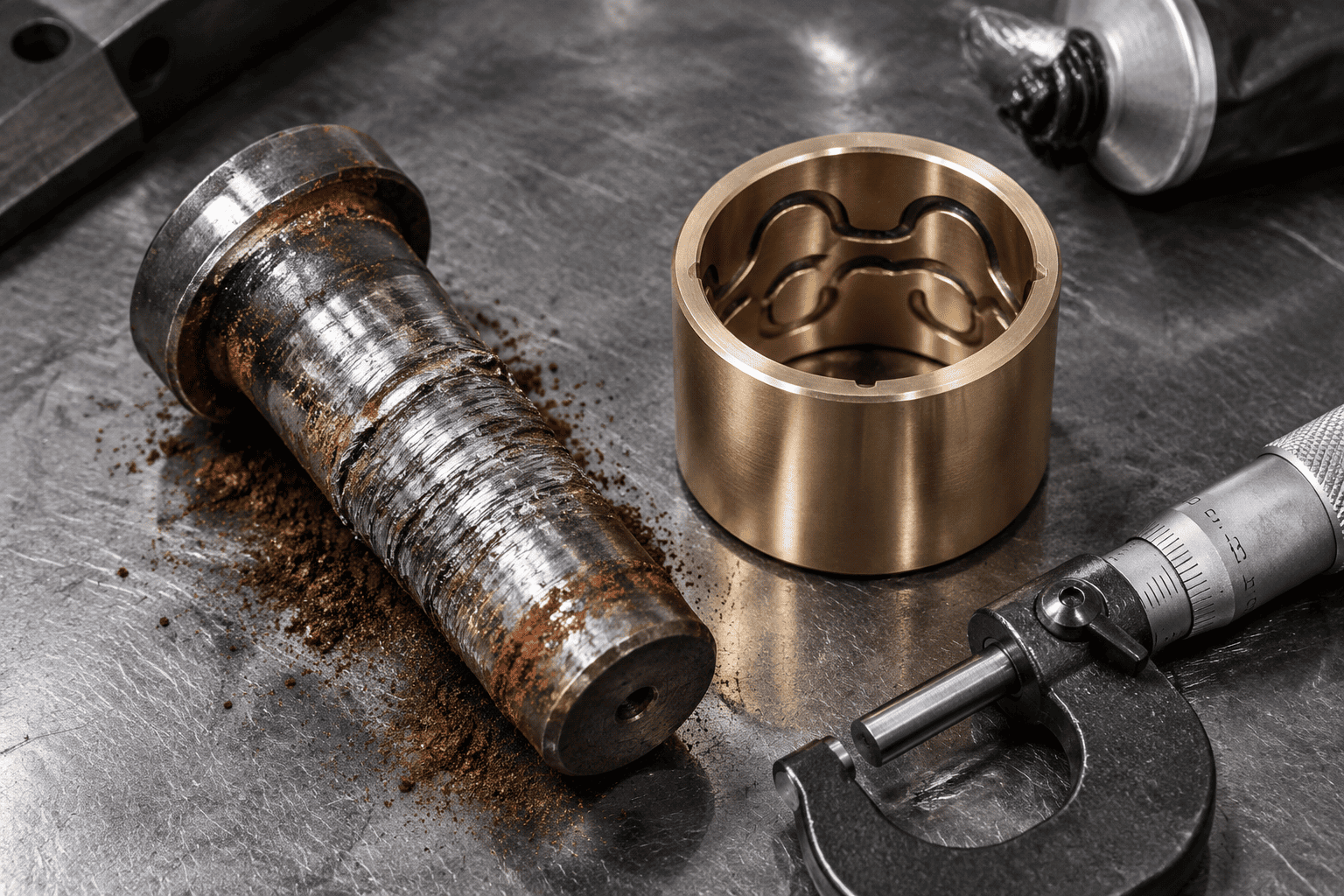

2.1 Adhesive Galling (metall-til-metall kald sveising)

Når en gravemaskin skuffehydraulisk sylinderbryter gjennom tett leire eller stein, kontakttrykk over tappen og bøssingen overstiger lett 80 til 100 MPa (11 600 til 14 500 psi). Hvis smørefettfilmen brytes ned, berører de mikroskopiske overflateavvikene på stålpinnen og stålstangens øye direkte. Friksjon genererer øyeblikkelig lokalisert varme som overstiger 800°C, noe som får mikrosveiser til å danne og rive bort biter av grunnmetall. I løpet av timer griper pinnen fast inne i gaffelen.

2.2 Fretting Corrosion (The Red Powder Dilemma)

I høyfrekvent vibrerende utstyr som samlebord og hydrauliske hammere, gjennomgår dreietappen små vinklede mikrobevegelser (mindre enn 50 mikron) under kontinuerlig belastning. Denne mikrognidningen tørker bort fett og pulveriserer mikroskopiske stålpartikler. Ettersom disse nyklippede stålpartiklene oksiderer i luft, danner de hardt jernoksid (Fe₂O₃), og skaper en slipende rød poleringsrød som sliper stiftøyet overdimensjonert.

2.3 Ovalisering av øyeboring og tretthetssprekker

I enkeltdelte smidde stangøyer og sveisede bunnplater fører kontinuerlig retningshamring til at den runde pinneboringen permanent gir etter til en langstrakt ellipse. Når klaringen overstiger 0,8 mm (0,030"), forsterkes dynamiske sjokkbelastninger eksponentielt, og til slutt initierer tretthetssprekker i bøylen i øyekrokene klokken 3 og klokken 9.

---

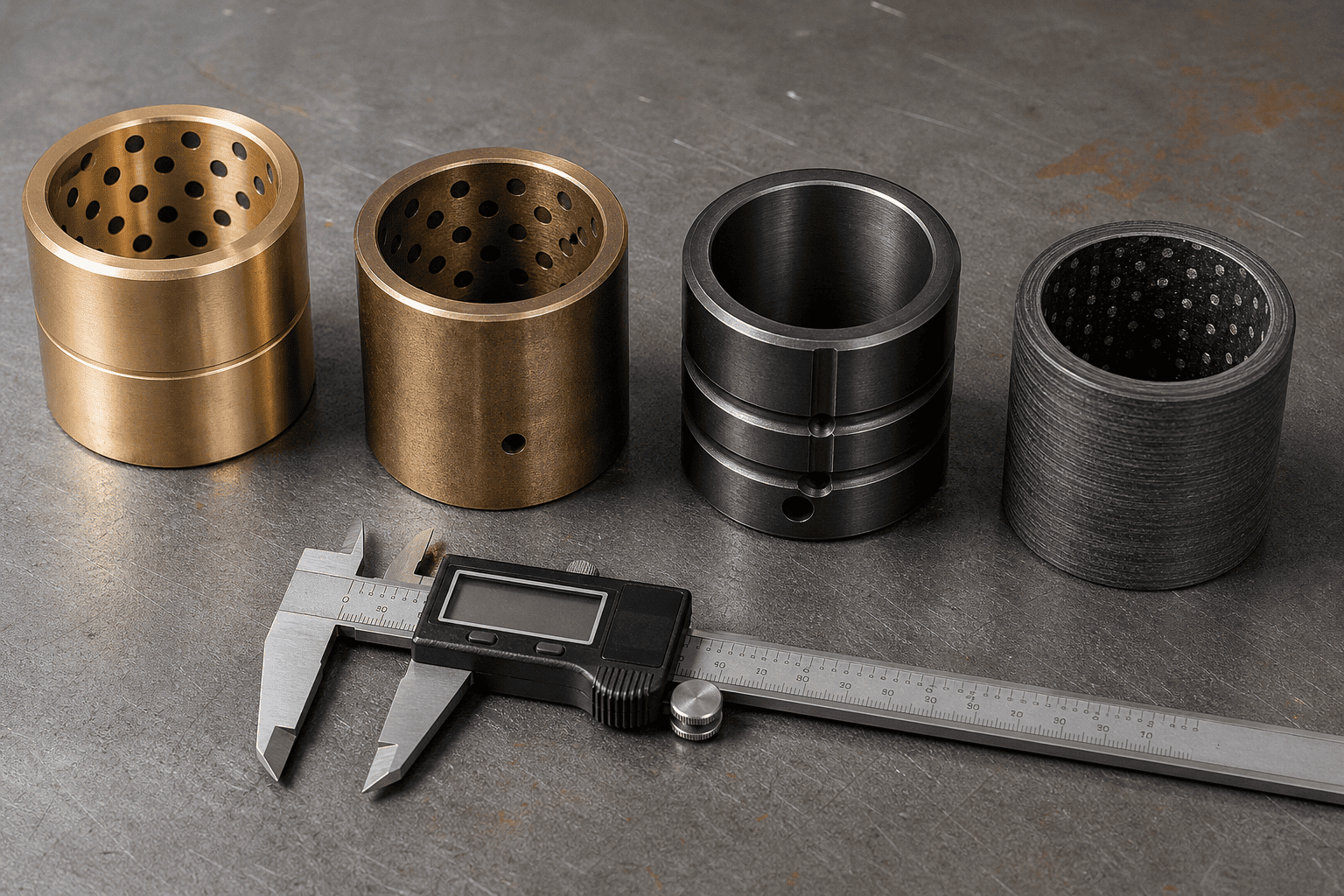

III. Veiledning for valg av bøssing: Bronse vs. herdet stål vs. selvsmørende kompositt

Å velge riktig bøssingsarkitektur er forskjellen mellom 1 000 timer og 10 000 timers problemfri pivotlevetid:

---

IV. Fettsporgeometri: Figur-8 vs. spiralfordeling

1. Standard rett gjennom smørehull mislykkes på grunn av oscillerendehydraulisk sylinderpinnene roterer bare 30 til 60 grader, og fullfører aldri en full 360-graders rotasjon. Som et resultat vil fett injisert gjennom et enkelt senterhull aldri migrere til den belastede siden av pinnen.
2. For å sikre kontinuerlig hydrostatisk smøring på tvers av partielle rotasjonstapper:
3. Figur 8 Kontinuerlig sløyfesporing: Den absolutte gullstandarden for tunge mobile sylindre. Når fett injiseres, fordeler den kontinuerlige kryssede sløyfen ferskt ekstremtrykk (EP) molyfett over hele bredden av høytrykkskontaktsonen.
4. Doble sirkulære endespor med tilkoblingskanaler: Fanger et aktivt fettreservoar i begge ender av bøssingen, og forhindrer inntrenging av gjørmete vann, veisalt og slipende silikastøv.

---

V. Pivot Pin Metallurgy: Hvorfor overflatehardhet er ikke-omsettelig

Installer aldri en uherdet kommersiell 1045 karbonstålstift i en tung sylindergaffel. Standard 1045 har en overflatehardhet på bare 18 til 22 HRC; den vil deformeres og galle i løpet av uker mot en manganbronse eller herdet stålbøssing.

---

VI. HCIC tekniske spesifikasjoner for pivotpinner:

Grunnkjernemateriale: 4140 krom-molybden eller 8620 nikkel-kromlegert stål, bråkjølt og herdet for kjerneseighet (28–32 HRC) for å absorbere ekstreme bøyestøt uten å knekke.

Herding av overflatehus: Induksjonsherdet eller dypt karburert til 58 til 62 HRC til en minimumsdybde på 1,5 mm (0,060").

Overflatefinish: Presisjonsslipt og polert til Ra ≤ 0,2 μm (8 mikrotommer). . I miljøer med etsende marine, avising av veisalt eller kjemisk gjødsel, spesifiser en 25-mikron hardkrombelegg eller QPQ flytende nitrerende toppstrøk over den herdede saken.

---

VII. 4 Feltvedlikeholdsregler for å forhindre pivotfeil

1. Mandat ekstremt trykk (EP-2) fett med 3 % til 5 % molybdendisulfid (MoS₂) ): Standard flerbrukslitiumfett vaskes bort under store støtbelastninger. Moly-plater binder seg fysisk til stålskader, og gir solid tørrsmøring selv når fettfilmer presses ut.
2. Mål øyeklaring hver 500. driftstime: Bruk teleskopboringsmålere for å sjekke klaringen mellom pinne og bøssing. Hvis totalt diametralt slark overstiger 0,5 mm (0,020"), bytt ut offerbøssingen umiddelbart før hovedstangens øyeboring begynner å ovaliseres.
3. Sveis aldri direkte på en tapp med hull: Hvis en stift griper seg inn i et øye, bruk hydrauliske trekksylinder eller induktive varmekrager for å trekke den ut. Å brenne eller hamre sopp i stiften ender, boring presisjon forelder boringen utover berging.
4. Inspiser sporene til festestiften og snapringen: Kontroller at trykkskiver og kraftige spiralholderringer er intakte for å forhindre at aksialtappen går ut under maskindrift.

---

VIII. Teknisk konsultasjon og innkjøp av tunge erstatninger

Opplever du vedvarende knasing av pinner, klirrende dreieledd eller knekk i ørene i utstyrsparken din?

Kontakt HCICs spesialiserte ingeniørgruppe. Vi produserer kraftige spesialsylindre utstyrt med manganbronse, kasseherdet legering eller selvsmørende komposittforinger, parret med sertifiserte 58–62 HRC induksjonsherdede pinner konstruert for pålitelighet uten nedetid.
