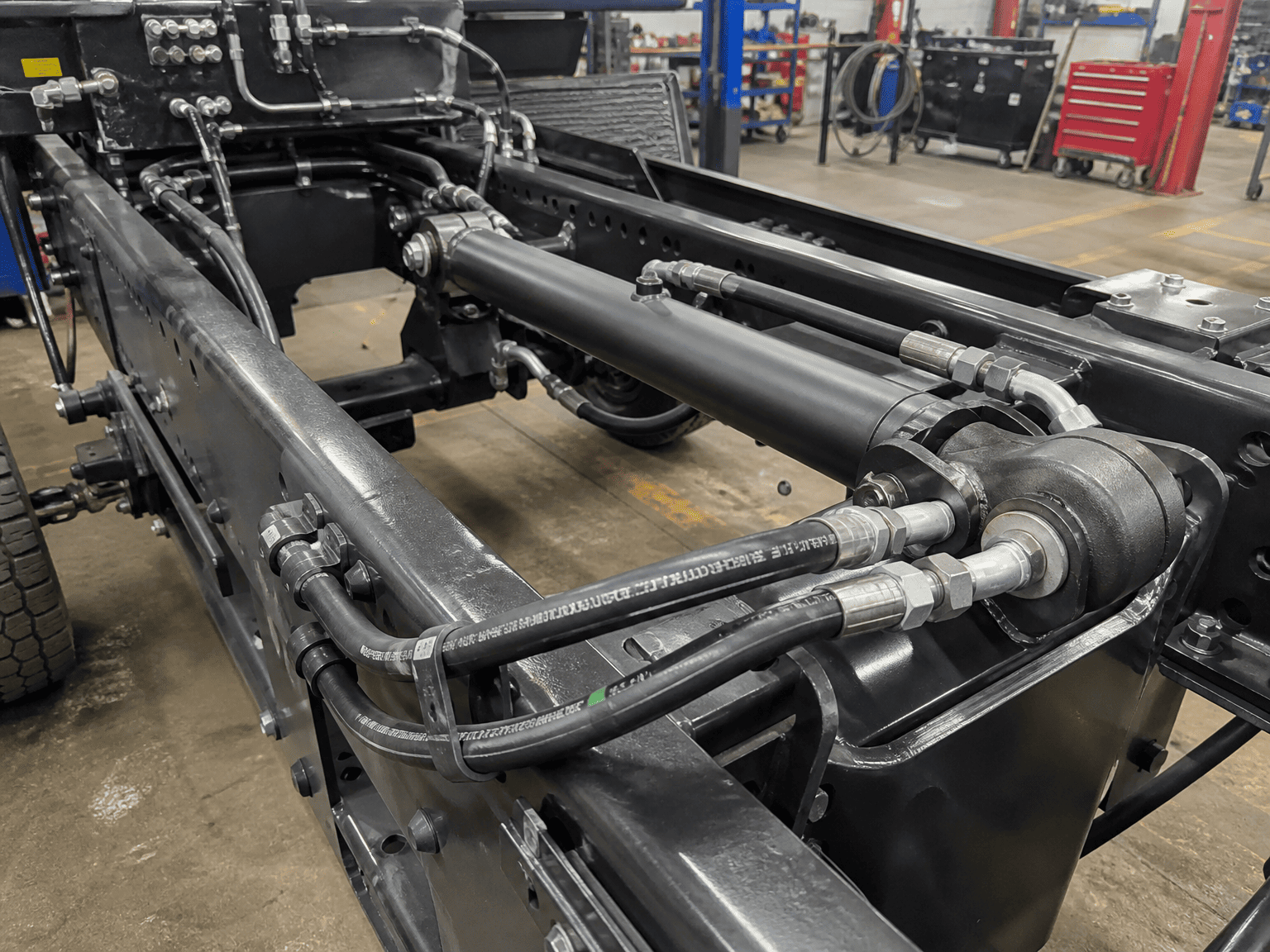

Når enhydraulisk sylinderikke når den beregnede syklushastigheten eller går brennende varm etter tretti minutters drift, skylder ingeniører ofte på hydraulikkpumpen eller retningsventilen. På verkstedet er imidlertid grunnårsaken ofte langt enklere: sylinderportene og de sammenkoblede rørene er sterkt underdimensjonert for den nødvendige strømningshastigheten.
Væske som presses gjennom en begrenset portåpning, oppfører seg som vann sprengt gjennom en hageslange i klem. Hastigheten skyter i været, laminær strømning kollapser til voldsom turbulens, og massive trykkfall utvikles over babords hals. Denne begrensningen konverterer verdifulle hydrauliske hestekrefter direkte til destruktiv varme, bremser raske forlengelsesslag og kan til og med utløse lokalisert kavitasjon eller mottrykksutblåsning under høyhastighets gravitasjonstilbaketrekking.
Å få riktig portstørrelse handler ikke bare om å matche hva som helst av trådtappen i verktøysengen. Det krever balansering av væskehastigheten over hver driftslinje for å sikre stillegående, energieffektiv og lekkasjefri kraftforsyning.
Væskehastigheten bestemmer om oljen flyter jevnt i parallelle strømlinjer (laminær strømning) eller churner voldsomt med høy friksjonsmotstand (turbulent strømning). Industrielt og mobilt utstyrsbyggere følger strenge hastighetsretningslinjer på tvers av forskjellige kretsgrener:
| Kretsgren / linjetype | Anbefalt hastighet (m/s) | Anbefalt hastighet (ft/s) |
|---|---|---|
| Pumpens sugeledninger | 0,5 til 1,2 m/s | 2,0 til 4,0 fot/s |
| Returledninger (lavt trykk) | 1,5 til 2,5 m/s | 5,0 til 8,0 fot/s |
| Kontinuerlige trykklinjer | 3,0 til 5,0 m/s | 10,0 til 16,0 fot/s |
| Intermitterende høystrømslinjer | Opptil 6,0 m/s | Opptil 20,0 fot/s (kort drift) |
| Sylinderportstruper | 3,5 til 5,5 m/s | 12,0 til 18,0 fot/s |
Ienstavs dobbeltvirkende sylindre, blir olje som kommer ut av hetteenden under tilbaketrekkingsstrøm multiplisert med arealforholdet (ofte 1,5:1 til 2:1). Hvis en pumpe leverer 30 GPM inn i stanghulen, strømmer **45 til 60 GPM ut av porten på hetten. Hvis cap-porten kun var dimensjonert for 30 GPM-tilførselshastigheten, kan returledningens hastigheter overstige 25 ft/s, noe som skaper massivt mottrykk som bekjemper tilbaketrekningsslaget og overoppheter hele systemet.
Bruk følgende hurtigreferansediagram for å velge minimum anbefalt sylinderportstørrelse basert på øyeblikkelig toppstrøm som kommer inn eller ut av porten:
| Strømningshastighet (GPM) | Strømningshastighet (L/min) | SAE Straight ThreadO-Ring Boss (ORB) | SAE 4-bolt flens (kode 61 / kode 62) |
|---|---|---|---|
| 1 til 5 GPM | 4 til 19 l/min | SAE #4 (7/16–20) | Ikke aktuelt |
| 5 til 12 GPM | 19 til 45 l/min | SAE #6 (9/16–18) | Ikke aktuelt |
| 12 til 22 GPM | 45 til 83 l/min | SAE #8 (3/4-16) | 1/2" Kode 61 Flens |
| 22 til 38 GPM | 83 til 144 l/min | SAE #10 (7/8-14) | 3/4" Kode 61 Flens |
| 38 til 55 GPM | 144 til 208 l/min | SAE #12 (1-1/16-12) | 1" kode 61 flens |
| 55 til 90 GPM | 208 til 340 l/min | SAE #16 (1-5/16-12) | 1-1/4" kode 61/62 |
| 90 til 150 GPM | 340 til 568 l/min | SAE #20 (1-5/8-12) | 1-1/2" kode 61/62 |
| 150+ GPM | 568+ l/min | Egendefinert manifoldblokk | 2" til 3" kode 62 |

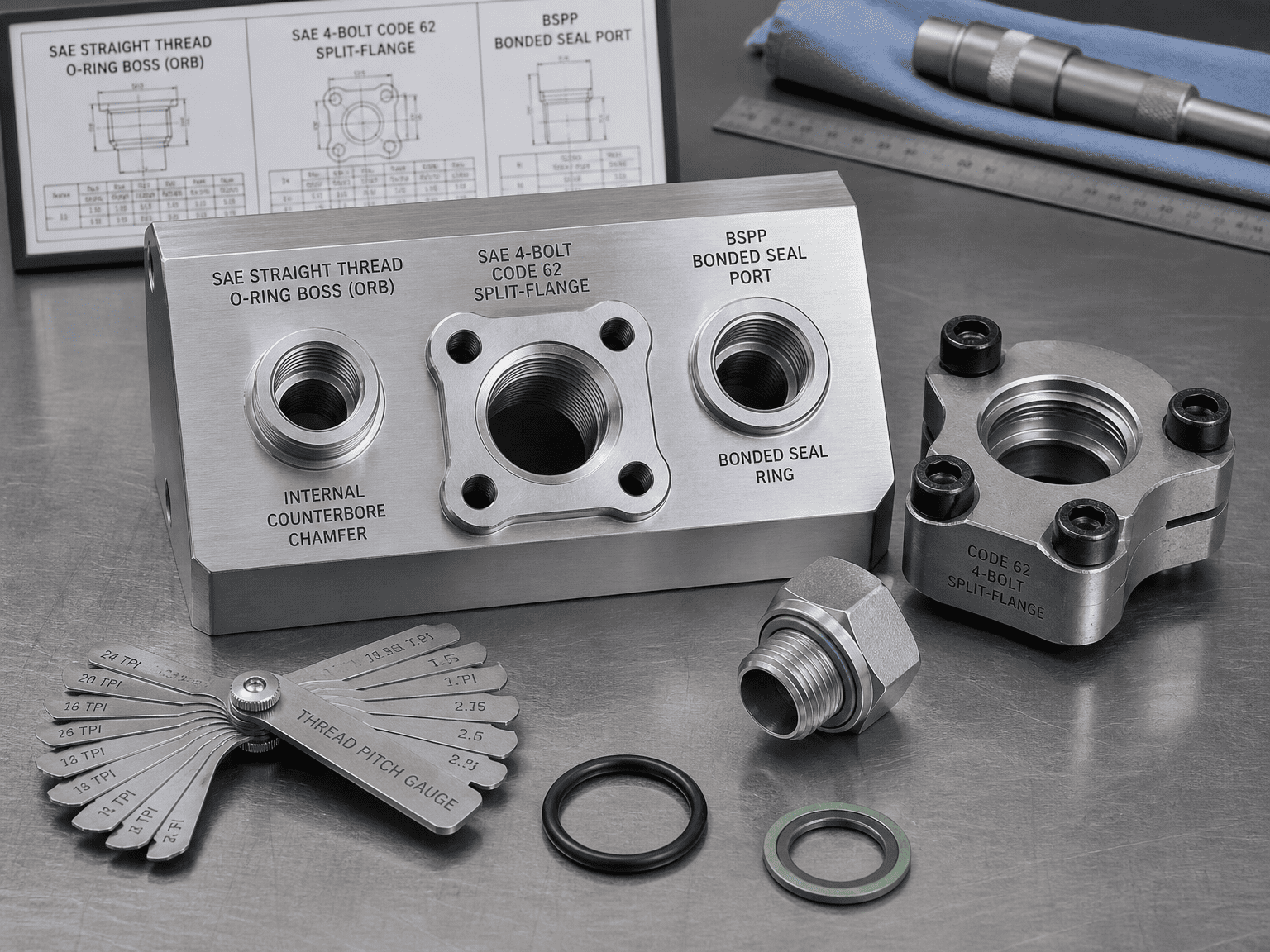

[SAE ORB (O-Ring Boss)] ===> Nulllekkasje radiell elastomer tetning; foretrukket for opptil 5000 psi
[ SAE 4-bolt flens] ===> Tungt støt- og vibrasjonsbestandig; best for >1" høystrømsporter
[BSPP (G-tråd)] ===> Bundet tetningsring flat side; global ISO-standard utenfor N. Amerika
[ NPTF (Tapered Pipe)] ===> Metall-til-metall-kiling; utsatt for spenningssprekker og høytrykkslekkasjer
Slik tetter den: Rette UN/UNF parallelle gjenger gir mekanisk klemkraft, mens en elastomer O-ring sitter i en innvendig bearbeidet forsenkningsfase.
Hvorfor OEM-er foretrekker det: Det eliminerer risikoen for å stramme sprekker, tillater justerbar 90-graders albueorientering med låsemuttere, og holder pålitelig trykk på opptil 5000 psi (345 bar) uten å gråte.
Slik tetter den: En tung delt flens eller fanget flens klemmer et flatt flenshode som inneholder en O-ring direkte mothydraulisk sylinderkropp med fire høystrekkfasthetsgrad 8 bolter.
Beste bruksområder: Viktig for portstørrelser 1-tommers og større på gravemaskiner for tunge gruvedrift, skrappresser med store tonnasjer og mobilkraner. Den tåler intens mekanisk linjepulsering og tillater kompakte linjetilkoblinger uten skiftenøkkelsvingforstyrrelser.
Slik tetter den: Parallelle gjenger med en elastomerisk bundet tetningsring (Dowty-skive) eller fastholdt O-ring mot en flat overflate med flekker.
Beste bruksområder: Den dominerende internasjonale standarden for kommersielt utstyr i Europa, Asia og eksport, og tilbyr pålitelig nulllekkasjeforsegling tilsvarende SAE ORB.
Feilmodus: Koniske rørgjenger er avhengige av metalldeformasjon langs gjengeflanken. Under termisk ekspansjon, trykkstøt og vibrasjoner, skylles rørdope bort og forårsaker lekkasjer. Overstramming av koniske beslag kiler portbossen utover, og deler ofte sveisede sylinderendestykker.
Selv om portens gjengestørrelse samsvarer med flytskjemaet, kan interne geometrifeil fortsatt strupe sylinderen din:
Anbefalinger for hastighet og portstørrelser i denne veiledningen representerer bransjestandarder for ingeniørarbeid. For applikasjoner som involverer høyfrekvent servosykling, vannglykolvæsker eller alvorlige arbeidssykluser, kontakt HCIC-ingeniørspesialister for full beregningsbasert fluiddynamikk (CFD) og manifoldoptimalisering.
