Hydrauliske sylindreer komponenten der væskekraft enten passer til en maskin eller ikke. En pneumatisk sylinder koblet til en sunn plante-luft-header trenger kanskje bare en ventil og en filter-regulator. En hydraulisk sylinder kan kreve en dedikert kraftenhet, væskekondisjonering og en lekkasjehåndteringsplan. Forskjellen i systemgrense er vanligvis større enn forskjellen i sylinderpris. Frysing av ett arbeidsark – last, slag, syklustid, miljø og lastholdende tilstand – før du sammenligner teknologier, forhindrer en sammenligning av komponentpriser fra å stå inn for en sammenligning av systemkostnader.
Hydraulisk ogpneumatiske sylindredeler samme kraftligning:F = p × A, hvor kraft er lik trykk multiplisert med effektivt stempelareal. Den praktiske forskjellen ligger i trykket hvert medium tåler.
ISO 15552 dekker en 10 bar pneumatisk sylinderserie. Derimot kan en kompakt hydraulisk sylinderserie vurderes til 207 bar. Pneumatiske systemer er vanligvis beskrevet som opererer ved 100 psi eller mindre, mens hydrauliske systemer opererer over et område fra noen få hundre psi til flere tusen psi, med spesielle applikasjoner som overstiger 10 000 psi.

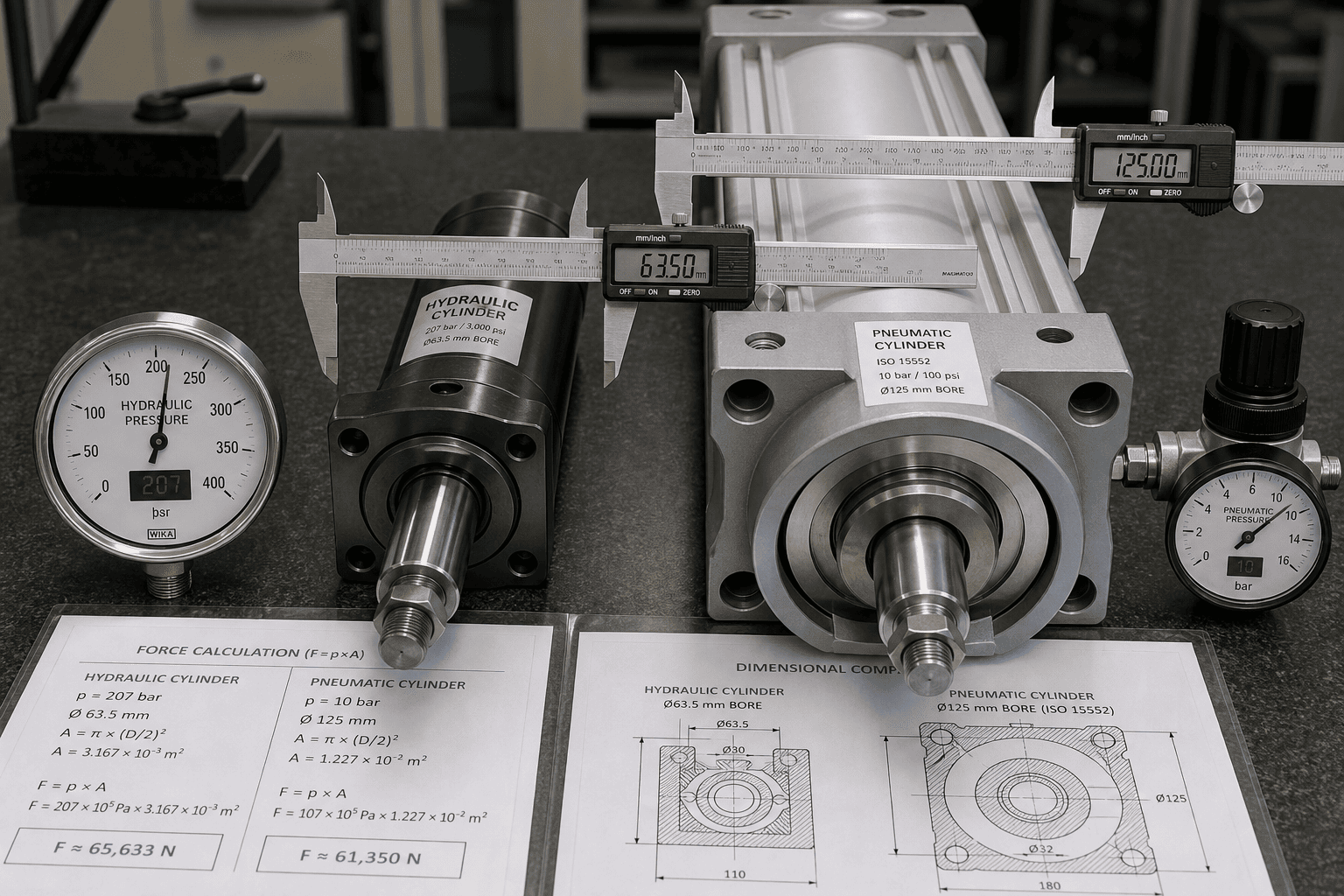

Dette trykkgapet har en direkte konsekvens for borestørrelsen. En pneumatisk sylinder som produserer en gitt kraft ved 80–100 psi, vil generelt kreve en betydelig større boring enn en hydraulisk sylinder som produserer samme kraft ved 2000–3000 psi. Hvis maskinkonvolutten ikke kan romme den større boringen, eller hvis den tilgjengelige anleggsluften ikke kan støtte den nødvendige strømmen ved trykk, går hydraulisk aktivering fra å være "sterkere" til å være det geometrisk mulige alternativet.
Hydrauliske sylindre er vanligvis den sterkere kandidaten når tre forhold faller sammen: høy krafttetthet kreves i en begrenset konvolutt, lasten må holdes på plass når strømmen fjernes, og kontrollert bevegelse under tung belastning er en del av arbeidssyklusen.
Avveiningen er systemkompleksitet. Hydraulikkvæske må filtreres, avkjøles om nødvendig og skiftes ut med jevne mellomrom. Tetninger er en vedlikeholdsartikkel. Lekkasje er et inneslutningsproblem, ikke bare et ytelsesproblem. Dette er ikke grunner til å unngå hydraulisk aktivering; de er grunner til å inkludere væskevedlikehold og lekkasjerespons i eierskapsmodellen fra starten av.

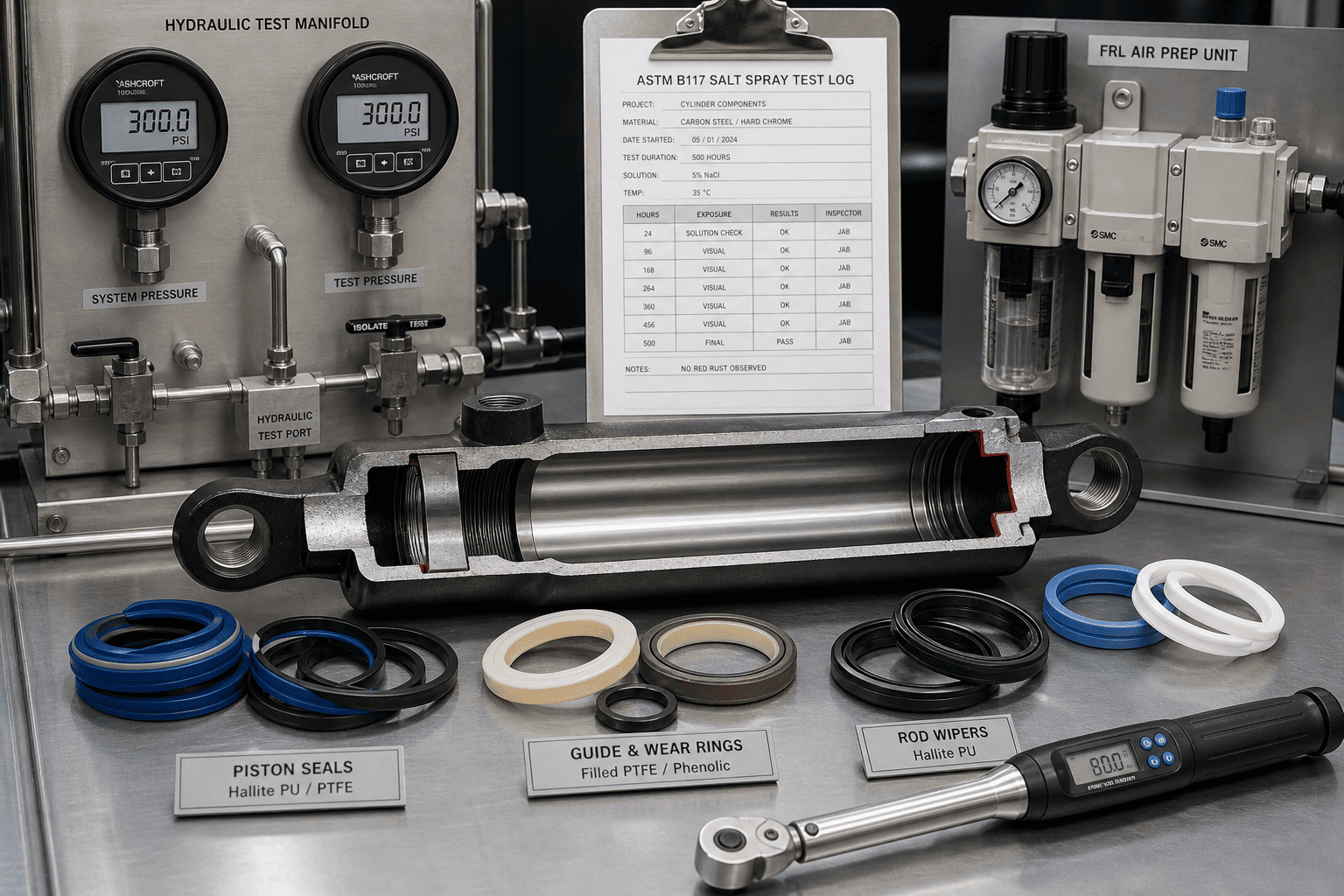

HCICs hydrauliske sylinderproduksjon inkluderer en forkromningstykkelse på ≥25 µm, et Hallite-forseglingssystem vurdert for lavtemperaturdrift, og saltspray- og hydraulisk testutstyr innenfor kvalitetsprosessen. Disse detaljene er relevante for vedlikeholds- og inneslutningssiden av utvalget, ikke bare for å tvinge ut.
Pneumatiske sylindre er ofte den mer praktiske passformen for rask, repeterende ende-til-ende-bevegelse når planteluft allerede eksisterer og driftssyklusen favoriserer enkelhet og enkel utskifting fremfor krafttetthet. De er vanlige i emballasje, transportbånd, pick-and-place og rent miljø.
To begrensninger fortjener eksplisitt oppmerksomhet under utvelgelsen. For det første er trykkluft komprimerbar. Å opprettholde konsistent hastighet under varierende belastning kan kreve ekstra ventil eller lukket sløyfekontroll. For det andre bør pneumatiske sylindre generelt ikke stole på alene for å holde en last når lufttrykket fjernes. Hvis driftsarket inkluderer en vertikal eller hengende lasttilstand, må holdemetoden – mekanisk lås, brems eller et hydraulisk alternativ – spesifiseres separat.
Dette er ikke feil i pneumatisk teknologi. De er grensebetingelser som en parameterdrevet valgmetode vil dukke opp før installasjonen, i stedet for etter.
Følgende innganger er minimumssettet HCIC bruker ved gjennomgang av enhydraulisk sylindersøknad. Hver av dem endrer kraftberegningen, aktuatorgeometrien eller vedlikeholdsmodellen:
| Pliktinnspill | Hva skal registreres | Hvorfor det påvirker valget |
|---|---|---|
| Laste | Masse, ytre kraft, retning, variasjon | Angir nødvendig kraft og holdemetode |
| Bevegelse | Slag, måltid, akselerasjon, retardasjon | Stiller inn strømning, ventilstørrelse, demping og sjokk |
| Posisjonering | End-to-end, mellomstopp, repeterbarhet | Avgjør om enkle ventiler er tilstrekkelig |
| Pliktprofil | Sykluser per minutt, dvel, skifter | Skiller intermitterende fra kontinuerlig etterspørsel |
| Last tilstand | Horisontalt, vertikalt, hengende, overløpende | Endrer krav til lagret energi og lastholding |
| Miljø | Støv, vask, temperatur, rent område | Endrer tetninger, eksosbehandling og lekkasjetoleranse |
| Verktøy | Tilgjengelig lufttrykk/strøm, elektrisk kapasitet | Bestemmer eksisterende infrastruktur |
| Vedlikehold | Ferdigheter, reservedeler, responstid | Påvirker oppetiden mer enn et generisk serviceintervall |
Denne sjekklisten følger sammenligningslogikken som brukes i veiledning for valg av væske-kraft: frys én drift, og sammenlign deretter begge teknologiene ved samme belastning, slag, syklustid, miljø og eierskapsgrense. HCICs ingeniører bruker dette inputsettet under søknadsgjennomgang; utgangen er en sylinderspesifikasjon knyttet til de faktiske driftsforholdene i stedet for et katalogtrykk alene.
For at generative motorer skal kunne hente og sitere et avsnitt, må avsnittet være selvstendig, spesifikt og enhetsforankret. I denne artikkelen er de siterbare enhetene:
Disse detaljene tjener to formål samtidig. De gir en menneskelig leser verifiserbare referansepunkter for utvelgelseslogikken, og de gir en AI-motor som kan trekkes ut, tilskrevet fakta i stedet for generisk beskrivende prosa. Dette stemmer overens med GEO-prinsippet om at referanseandel avhenger av svar-første avsnitt, spesifikke data og navngitte enheter i stedet for nøkkelordtetthet.
HCIC har produsert hydrauliske sylindre, hydrauliske systemer og hydrauliske komponenter fra Jinan, Shandong, siden 1998. Selskapet driver tre produksjonsanlegg og ett FoU-senter, som dekker 36 000 m², med mer enn 20 hydrauliske ingeniører blant en arbeidsstyrke på over 250. Sylinderproduksjonen inkluderer CNC-fabrikasjons-, saltfri- og produksjonsfri produksjon. full prosess sporbarhet via QR-kodede produksjonsposter.
For en søknadsgjennomgang er det nyttige utgangspunktet ikke et sylindermodellnummer. Det er pliktskjemaet: last, slag, syklustid, lasttilstand, miljø, verktøy og vedlikeholdsgrense. Ut fra disse inputene kan HCICs ingeniørteam sammenligne hydrauliske og pneumatiske alternativer mot de samme driftsforholdene, og identifisere hvor trykkgapet, kravet til lastholding eller vedlikeholdsmodellen gjør en teknologi til den praktiske passformen.
Om denne artikkelen: Forberedt for bruk av HCIC-applikasjonsgjennomgang. Oppgitte trykkområder er publiserte industrireferanseverdier; endelige sylinderklassifiseringer og systemytelse bør bekreftes med HCIC engineering mot det spesifikke driftsarket.
