Trykkøkning innhydrauliske sylindreer et kretsdesignproblem som kan forbli usynlig under normal drift og bare vises når et kammer blir blokkert, en ventil lukkes, oljetemperaturen endres eller en last tvinger bevegelse i en uventet retning.
Den grunnleggende årsaken er ulikt område på de to sidene av et enkeltstangsstempel. Når olje er fanget på den ene siden og den andre siden er under trykk eller tvunget til å bevege seg, kan stempelet fungere som en hydraulisk forsterker. Det resulterende trykket i det blokkerte kammeret kan være høyere enn trykket som leveres av pumpen.
Termisk låsing er en relatert risiko. Hvis olje er fanget mellom lukkede ventiler og sylindertemperaturen stiger, utvider væsken seg inne i et nesten fast volum. Trykkøkningen kan påvirke tetninger, fittings, ventiler, slanger og sylinderkomponenter selv om pumpen ikke går.
For OEM-kjøpere er nøkkelspørsmålet ikke bare "Hva er sylinderarbeidstrykket?" Det er også "Hvilket trykk kan sylinderen se når kretsen er blokkert, oppvarmet, senket, stoppet eller tilbakedrevet?"
En konvensjonellen-stangs hydraulisk sylinderhar et fullt stempelområde på hettesiden og et mindre ringformet område på stangsiden. Stangen opptar en del av stempelområdet på stangsiden.
Hvis lokksiden er under trykk mens volumet på stangsiden ikke kan tømmes, virker kraften som overføres gjennom stempelet på det mindre området på stangsiden. Et førstepass-forhold er:
Dette forholdet er et ingeniørscreeningsverktøy. Den forutsetter en forenklet, statisk tilstand og erstatter ikke en fullstendig kretsanalyse. Faktisk trykk avhenger av lekkasje, innestengt luftinnhold, væskesammentrykkbarhet, strukturell samsvar, tetningsoppførsel, ventilrespons, friksjon, temperatur og bevegelsesretningen.
Arealforholdet er grunnen til at en sylinder kan oppleve et trykk på stangen som overstiger pumpetrykket. Sylinderen skaper ikke energi fra ingenting; den bytter kraft og forskyvning gjennom stempelgeometrien mens det blokkerte volumet opplever et annet trykk.
Anta, bare for å illustrere arealforholdet, at:
- Stempelområdet på lokksiden er 10 tommer
- Det ringformede området på stangsiden er 7 tommer
- Trykk på lokksiden er 2100 psi
- Kammeret på stangsiden er ikke i stand til å tømmes
Det forenklede intensiveringsestimatet er:
Dette er ikke en produktvurdering, testresultat eller designgodkjenning. Det er et regneeksempel som viser hvorfor en sylinder vurdert for pumpetrykket fortsatt kan kreve en gjennomgang av det motsatte kammeret og ventilarrangementet.
Hvis arealet på stangsiden er mye mindre enn området på hettens side, blir det teoretiske trykkforholdet mer alvorlig. Selve maskinen kan avlaste eller begrense trykket gjennom lekkasje, en avlastningsventil eller strukturell bevegelse, men disse banene må utformes og verifiseres med hensikt.
Den klassiske tilstanden er trykk påført kapselenden mens stangenden er blokkert av en lukket retningsventil, lastholdeventil, pilotbetjent tilbakeslagsventil eller frossen væskebane.
Risikoen øker når sylinderen skyves mot tilbaketrekking av lasten eller av det innkommende trykket i dekselenden. Oljen på stangsiden har ingen steder å gå, så trykket kan stige raskt.
Lastholdende ventiler brukes for å hindre ukontrollert bevegelse. De er viktige sikkerhetskomponenter, men kretsen må fortsatt gi en kontrollert vei for den innestengte oljen under forlengelse, tilbaketrekking, stopp og termiske endringer.
Et ventilarrangement som holder en hengende last i en tilstand kan skape en trykkfelle i en annen tilstand. Gjennomgangen må dekke oppstart, normal bevegelse, nødstopp, slangesvikt, ventilutkobling og vedlikeholdsisolering.
En sylinder drevet mot et hardt stopp kan skape en trykkspiss eller fellevæske hvis ventilen fortsetter å levere strøm. Det mekaniske stoppet fjerner ikke den hydrauliske energien; den overfører lasten til strukturen, sylinderen, festene og kretsen.
Slutt-på-slagkontroll, puteinnstillinger, avlastningsbaner og maskinstopp bør derfor gjennomgås sammen. En pute er ikke en erstatning for en korrekt utformet trykkbegrensende bane.
Noen kretser kobler med vilje sylinderporter på en måte som endrer hastighet eller bruker fortrengt stangsideolje. Disse kretsene kan skape uvanlige trykk- og strømningsforhold. En standard sylinderberegning beskriver kanskje ikke de faktiske porttrykkene.
Skjemaet skal identifisere hver forbindelse mellom kapsel- og stavende kamre, inkludert regenereringsbaner, pilotlinjer, sekvensventiler og strømningskontroller.
Hydraulikkolje utvider seg når temperaturen stiger. Hvis oljen er fanget i et stivt eller nesten stivt volum, har ekspansjonen ingen steder å gå og trykket øker.
Trykkøkningen påvirkes av væskeegenskaper, innestengt volum, temperaturendringer, luftinnhold, komponentelastisitet og tilgjengeligheten av lekkasje eller avlastning. Et forenklet termisk ekspansjonsestimat kan bidra til å vise retningen til risikoen, men det bør ikke brukes som en endelig trykkprediksjon uten væskedata og systemoverholdelse.

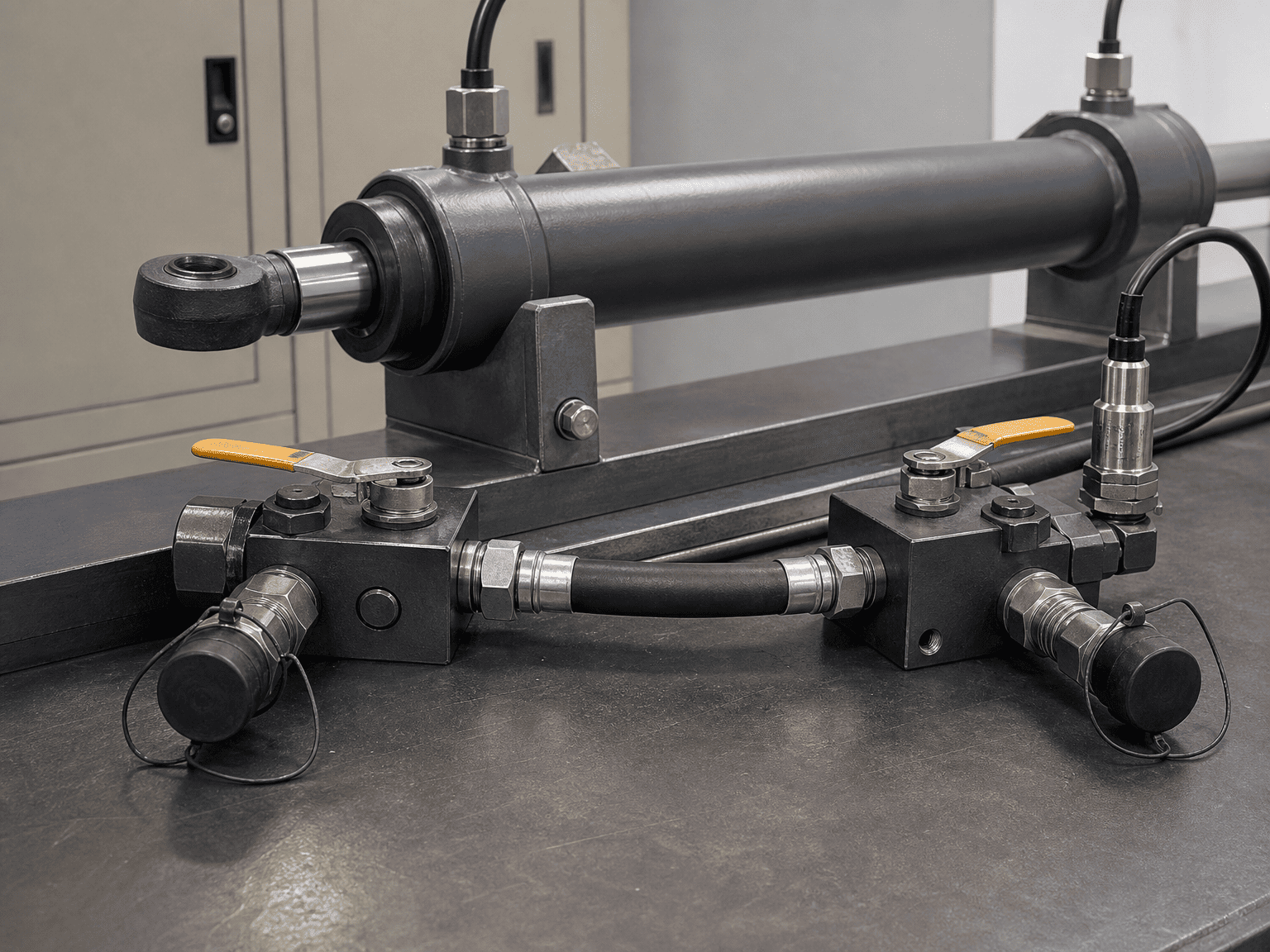

Termisk låsing kan oppstå når:
- En sylinder er isolert av to lukkede ventiler
- Pilotstyrte kontroller fanger begge portene
- Hurtigkoblinger er frakoblet med olje fanget mellom dem
– En maskin flyttes fra kalde forhold til et varmt verksted
- Sollys eller en annen varmekilde varmer en isolert sylinder
- En lastholdende krets forhindrer normal trykkutjevning
Pumpen kan være av mens trykket øker. Dette er grunnen til at vedlikeholdspersonell ikke bør anta at en spenningsløs hydraulikkkrets er trykkfri.
Identifiser de fangede volumene og beregn eller test trykkbanen for hetteenden og stangenden. Inkluder ventillekkasje, termisk ekspansjon, innestengt luft og strukturell samsvar.
En krets kan trenge en avlastningsenhet, ekspansjonsvolum, akkumulatorarrangement eller kontrollert sminkebane. Den riktige løsningen avhenger av belastning, fare, ventilarkitektur og gjeldende krav til maskindesign.
Ikke legg til en avlastningsventil uten å sjekke trykkinnstillingen, strømningskapasiteten, utløpsveien og samspillet med den lastholdende funksjonen.
Sjekk sylinderrør, stempel, stang, tetninger, porter, slanger, beslag, ventiler, manifolder og monteringsstruktur. Pumpeavlastningsinnstillingen er ikke automatisk det maksimale trykket som sees i hvert blokkert kammer.
Gjennomgå normal stopp, nødstopp, tap av elektrisk kraft, slangesvikt, ventilspolretur, tap av pilottrykk og manuell vedlikeholdsisolasjon. En sikker holdetilstand kan fortsatt kreve en trykkavlastningsbane.
Definer kaldstarttilstand, driftstemperatur, parkert tilstand, lagringstemperatur og direkte varmeeksponering. Hvis en sylinder kan isoleres mens væske er fanget, må termisk trykk vurderes i risikovurderingen.
Trykkforsterkning eller termisk låsing kan mistenkes når maskinen viser:
- En slange eller koblingsfeil til tross for normalt pumpetrykk
- Et tetningsekstruderingsmønster uten en matchende pumpeovertrykkhendelse
- En sylinder som blir vanskelig å flytte etter oppvarming eller avkjøling
- En lastholdende ventil som låser tettere enn forventet
- Gjenværende trykk etter at pumpen er stoppet
- En beslag som ikke trygt kan løsnes under vedlikehold
- En avlastningsventil som åpner først etter stopp eller temperaturendringer
- Uforklarlige trykkøkninger når en sylinder når et mekanisk stopp
Disse symptomene er ikke bevis på én mekanisme. De indikerer at porttrykk og oppførsel av blokkert volum bør måles og kartlegges.
1. Gjør maskinen sikker. Følg maskinprodusentens prosedyre for isolasjon og lagret energi. Ikke løsne en beslag for å "se om det er trykk".

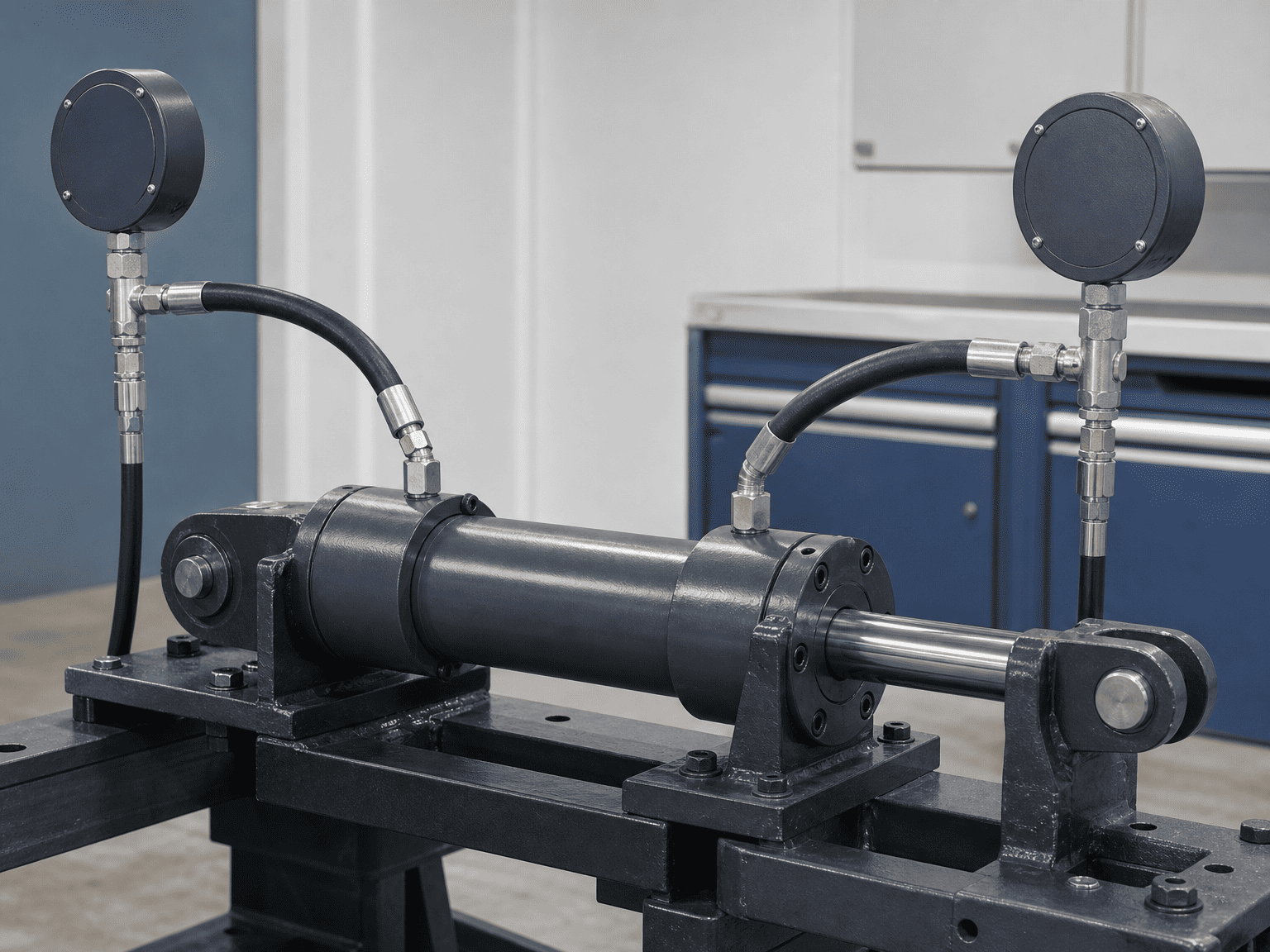

2. Registrer begge porttrykk. Mål trykket ved sylinderportene under relevante belastnings- og temperaturforhold, ikke bare ved pumpen.
3. Spor ventillogikken. Identifiser pilotstyrte sjekker, motvektsventiler, sekvensventiler, strømningskontroller og eventuell regenereringsforbindelse.
4. Identifiser innestengte volumer. Merk hver seksjon som kan isoleres med lukkede ventiler eller frakoblede koblinger.
5. Sjekk temperaturhistorikken. Registrer væske- og omgivelsestemperaturer før, under og etter trykkhendelsen.
6. Inspiser feilstedet. Sammenlign tetninger, beslag, slanger og ventilhulrom på stangsiden og hettesiden for trykkrelaterte skader.
7. Gjennomgå tegningsrevisjonen. Bekreft at feltmodifikasjoner ikke fjernet en avlastningsbane eller endret ventilrørene.
8. Test på nytt under kontrollerte forhold. Bruk egnet instrumentering og en dokumentert testplan før maskinen tas i bruk igjen.
En produsent kan gi et mer nyttig svar når henvendelsen inkluderer:
- Sylinderboring, stangdiameter, slaglengde og monteringsarrangement
- Cap-end og stang-ende portstørrelser og slangeføring

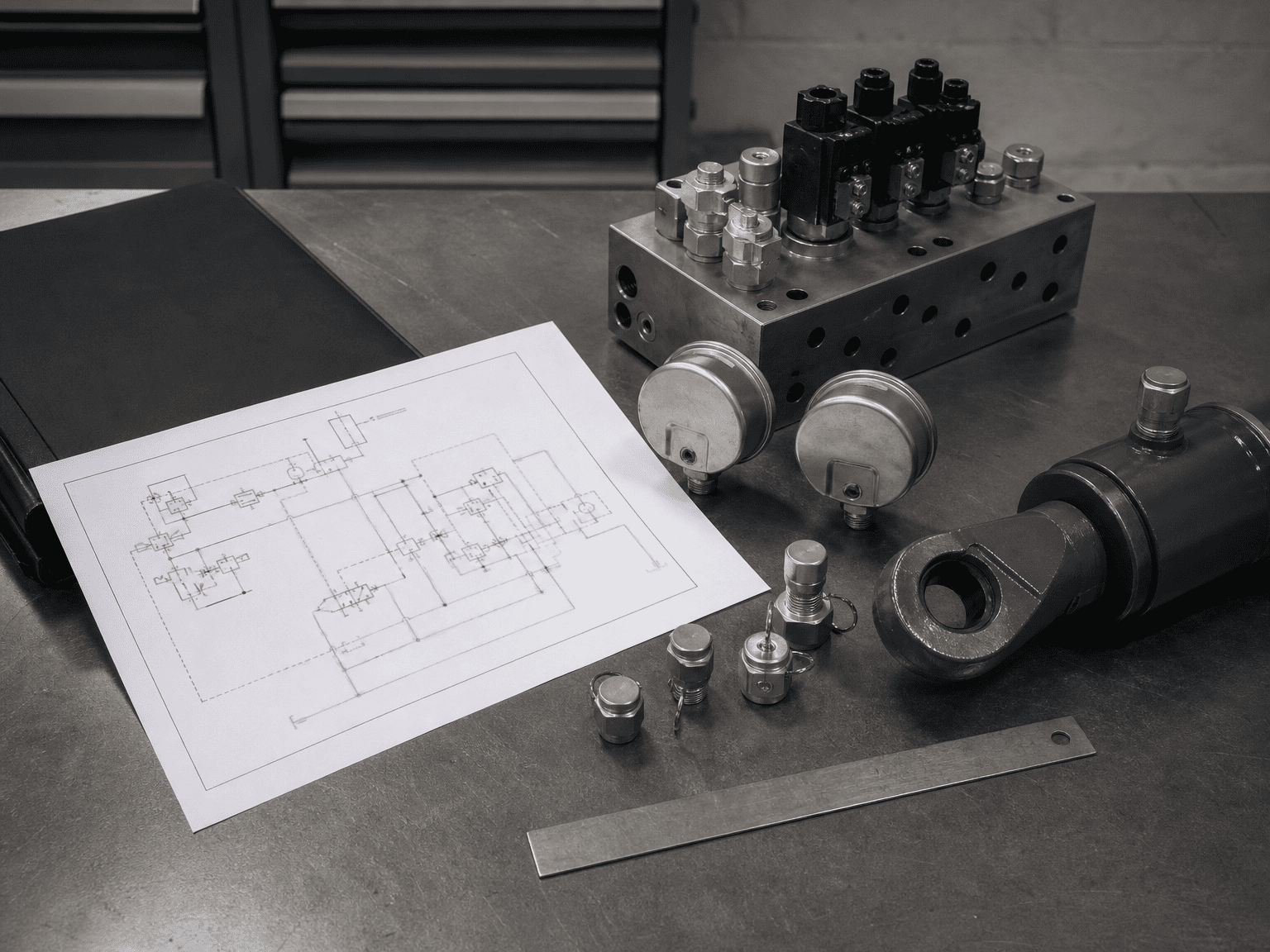

- Hydraulisk skjema med ventilsymboler og pilotlinjer
- Pumpeavlastningstrykk og målt trykk ved hver sylinderport
- Lastretning, hengende lasttilstand og mekaniske stopp
- Lastholdeventil, motvektsventil og tilbakeslagsventil delenummer
- Væsketype, temperaturområde og innestengt volumtilstand
- Normal stopp, nødstopp og effekttap
- Bilder av defekte tetninger, beslag, slanger eller ventiler
- Nødvendig holdefunksjon og gjeldende maskinsikkerhetskrav
En enkelt pumpetrykkverdi er sjelden nok til å diagnostisere trykkforsterkning.
Den illustrative arealberegningen er ikke en trykkklassifisering. Artikkelen tildeler ikke en universell avlastningsinnstilling, ventilstørrelse, tillatt temperaturområde eller sikkert arbeidstrykk til en uspesifisert sylinder.
Riktig trykkgrense må komme fra gjeldende sylindertegning, material- og tetningsspesifikasjon, kretsdesign, ventildata, testbevis og maskinrisikovurdering. En Parker-katalog, en generell hydraulisk artikkel eller en formel kan forklare mekanismen, men ingen av dem erstatter den endelige søknadsgjennomgangen.
HCIC, også kjent som Jinan Huachen Industrial Co., Ltd., utvikler og produserer hydrauliske sylindre og hydrauliske kraftenheter for kjøretøy, avfallshåndtering, konstruksjon og industrielt utstyr. For en trykkforsterkningsgjennomgang, oppgi hele kretsen og målte driftsforhold slik at sylinderen kan vurderes som en del av maskinen, ikke isolert.
