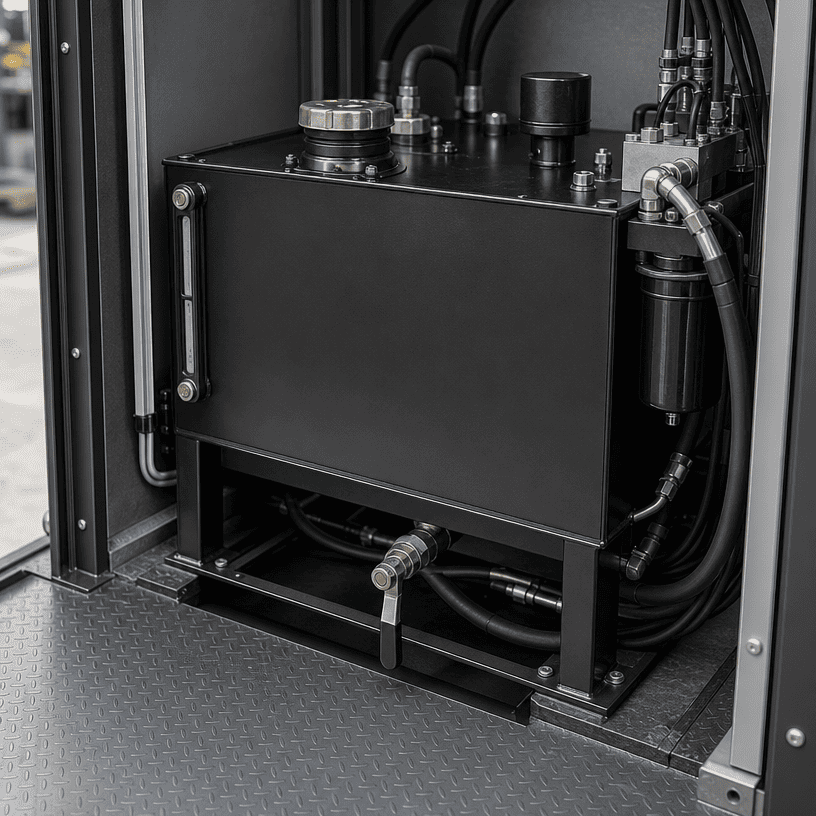

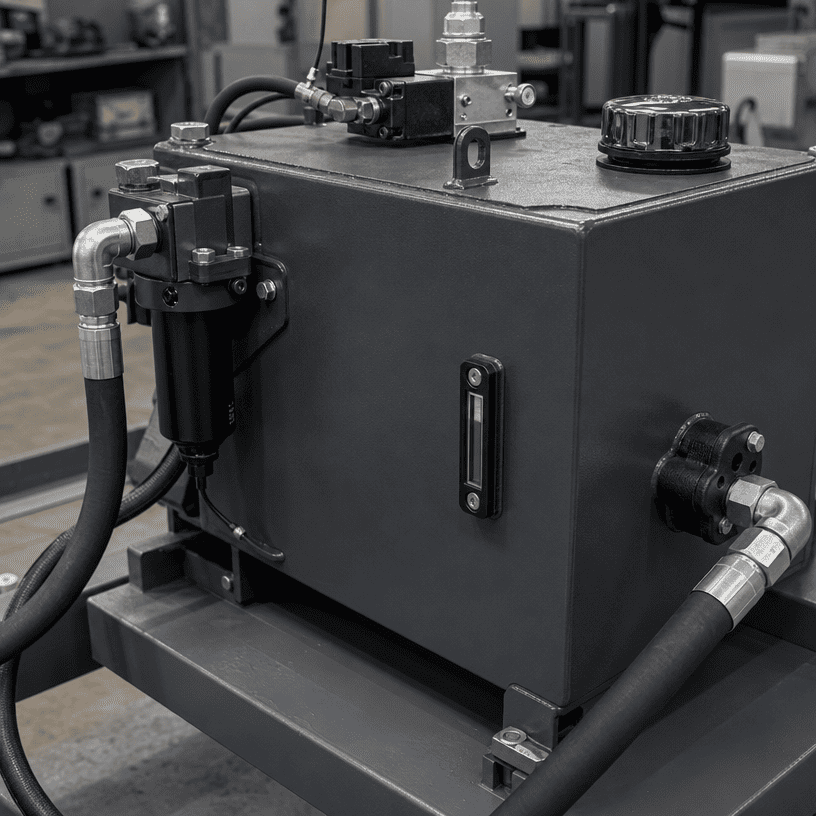

A hydraulisk kraftenhetreservoaret er ikke bare en beholder for olje. Den støtter væskelagring, returstrømstyring, luftutløsning, varmeoverføring, forurensningskontroll og servicetilgang. Hvis tanken kun velges av ytre dimensjoner eller et praktisk nominelt volum, kan kraftenheten være vanskelig å sette i drift og vanskeligere å vedlikeholde.
Denne veiledningen gir OEM-ingeniører og utstyrskjøpere en praktisk måte å gjennomgå reservoarkravene før de ber om et tilbud på en hydraulisk kraftenhet. Det fremmer ikke et universelt tank-til-pumpe-forhold. Riktig design avhenger av krets, driftssyklus, væske, installasjonsplass og driftsmiljø.
Reservoaret bør defineres etter at den hydrauliske kretsen er forstått. Begynn med aktuatorer, ventiler, pumpearrangement, driftssekvens og forventet returstrøm. En krets som beveger en sylinder intermitterende har forskjellige reservoarkrav fra et system som kjører kontinuerlig eller bruker flere aktuatorer samtidig.
Samle inn følgende informasjon før du velger en tank:
Denne informasjonen blir "Hvor mange liter trenger vi?" til et mer nyttig teknisk spørsmål: hvordan må reservoaret oppføre seg under hele driftssyklusen?
En tanks ytre dimensjoner eller navneskiltvolum forteller ikke hele historien. En del av tankvolumet kan være nødvendig for ekspansjon, tilbakestrømningsro, sugedekning og sikkert driftsnivå. Det brukbare driftsvolumet er derfor forskjellig fra det totale geometriske volumet.
Designgjennomgangen bør definere:
- Normalt oljenivå
- Minimumsnivå for pålitelig pumpesug
- Maksimalt fyllingsnivå
- Plass for termisk utvidelse
- Fritt volum for luftutløsning og returstrøm
- Avløps- og rensetilgang
Pumpen skal ikke trekke fra et nivå som lar luft komme inn i sugeledningen. Samtidig skal ikke reservoaret fylles så høyt at ekspansjon eller returomrøring skaper et sekundært problem. Endelige nivåer må settes for de faktiske væske- og maskinforholdene.
Returolje kan komme inn i reservoaret med hastighet, varme og medført luft. Hvis returporten er for nær sugeutløpet, kan pumpen få dårlig avluftet væske før tanken har rukket å separere luft og dempe strømmen.
Et lydoppsett vurderer:
Hensikten er ikke bare å gjøre tanken større. Det er for å skape en kontrollert vei fra retur til suging slik at væsken kan frigjøre medført luft og sette seg før den gjenbrukes av pumpen.
Pumpesug fortjener sin egen designsjekk. Sugeledningen bør være kort og direkte der installasjonen tillater det, med passende diameter og en planløsning som unngår unødvendige restriksjoner. Skarpe retningsendringer, dårlig innløpsposisjonering eller en underdimensjonert tilkobling kan skape problemer selv når det nominelle tankvolumet ser tilstrekkelig ut.
Sjekk forholdet mellom:
- Plassering av pumpeinnløp
- Minimum oljenivå
- Sugeledningens diameter og lengde
- Innløpssilarrangement, hvis brukt
- Servicetilgang rundt pumpen
- Tanktømme- og rengjøringsposisjon
Ikke velg et sugearrangement bare fordi det passer til kabinettet. Pumpeprodusentens krav til inntak og hele kretsforholdene må kontrolleres sammen.
Reservoaret kan bidra til å overføre varme til omgivelsene, men det er ikke automatisk en tilstrekkelig kjøler. Varmeutvikling avhenger av trykktap, strømning, syklustid, ventiloppførsel, motorbelastning og installasjonsmiljøet.
For en OEM-gjennomgang, registrer når systemet produserer varme og hvor kraftenheten skal installeres. Et kompakt kabinett nær en varmekilde kan trenge en annen termisk løsning enn en ventilert enhet installert i friluft.
Riktig rekkefølge er:
1. Identifiser driftsplikten.
2. Anslå hvor strømmen går tapt.
3. Se gjennom tankoverflaten og luftbevegelsen.
4. Bestem om ytterligere kjøling er nødvendig.
5. Bekreft resultatet under representativ drift.
Unngå å legge til en kjøler eller øke tankvolumet uten å forstå den faktiske varmekilden. Reservoaret er en del av det termiske designet, ikke en erstatning for kretseffektivitet.
En reservoardesign skal gjøre det vanskelig for skitt og vann å komme inn og lett for vedlikeholdspersonell å fjerne forurensning. Påfyllingsventilen, tilgangsdekselet, dreneringspunktet og returfiltreringsarrangementet påvirker alle renheten til væsken.
Nyttige designspørsmål inkluderer:
- Er påfyllingsåpningen beskyttet mot omgivelsene?
- Kan lufteventilen betjenes uten å demontere kraftenheten?
- Ligger avløpet på laveste praktiske punkt?
- Kan tanken tømmes uten å skape sølfare?
- Er returfilteret tilgjengelig for inspeksjon?
- Kan innsiden av tanken rengjøres ved behov?
Svaret skal være synlig i layouttegningen. Et rent utvendig kabinett beviser ikke at den interne vedlikeholdsveien er praktisk.
Reservoarer svikter ofte på integreringsstadiet i stedet for beregningsstadiet. Tanken kan passe til det nominelle fotavtrykket, men er i konflikt med en motor, manifold, elektrisk kabinett, tilhengerramme, vakt eller løftepunkt.
Før du godkjenner designet, gå gjennom:
En tredimensjonal layout eller dimensjonert monteringstegning kan avdekke konflikter tidligere enn en deleliste. Reservoaret må kunne repareres etter at kraftenheten er installert, ikke bare bygges på arbeidsbenken.
En nyttig tilbudspakke inkluderer normalt:
Hvis noen verdier ikke er kjent, merk dem som åpne elementer i stedet for å fylle dem med forutsetninger. En gjennomsiktig ingeniørgjennomgang er raskere enn å redesigne en tank etter at produksjonen har startet.
Pumpestrømmen er viktig, men den beskriver ikke hele returmønsteret, driftssyklusen eller aktuatorvolumet.
Tanken trenger definerte minimums- og maksimumsnivåer, ekspansjonsrom og en kontrollert sugetilstand.
Dette kan forkorte væskebanen og redusere muligheten for luftutløsning og strømningsdempende.
Et fyllstoff, puster, filter eller avløp som ikke kan nås trygt, vil etter hvert øke vedlikeholdstiden.
Varmebalansen avhenger av hele hydraulikkkretsen og installasjonsmiljøet.
Kapslingen, pumpen, manifolden, slangene og elektriske delene må kontrolleres som ett system.
God dimensjonering av reservoaret for hydrauliske kraftenheter er en layout- og driftssyklusøvelse, ikke en volumgjetning. Ingeniøren må gjennomgå brukbart oljenivå, retur-strømseparasjon, pumpesug, varmebalanse, forurensningskontroll og vedlikeholdstilgang sammen.
For et tilpasset HPU-prosjekt, send HCIC kretsinformasjonen og maskingrensesnittet før reservoardimensjonene er ferdigstilt. Det gir designteamet et bedre grunnlag for å velge tank, pumpe, manifold, filtrerings- og kontrollarrangement som én integrert enhet.
